Kotak Panel AC

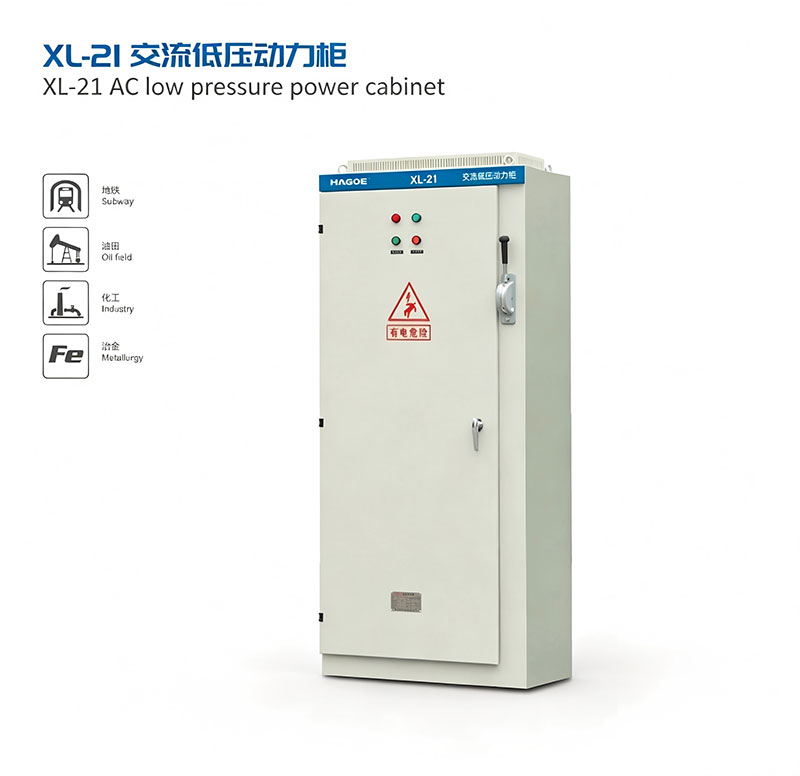

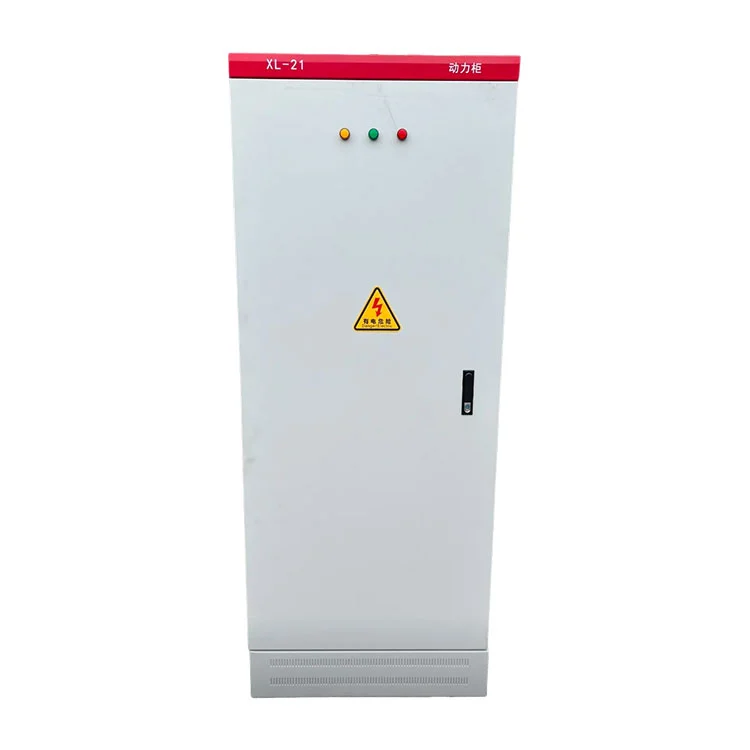

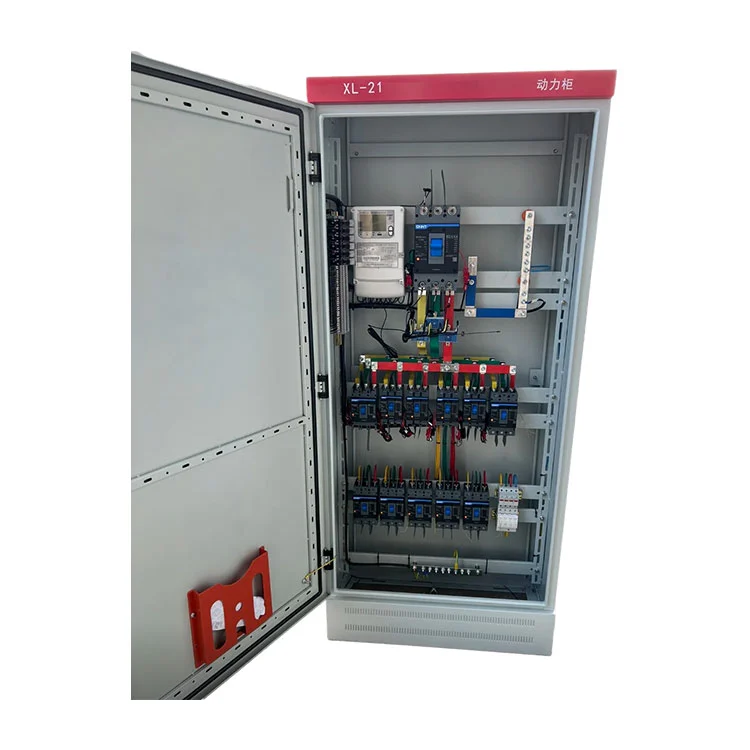

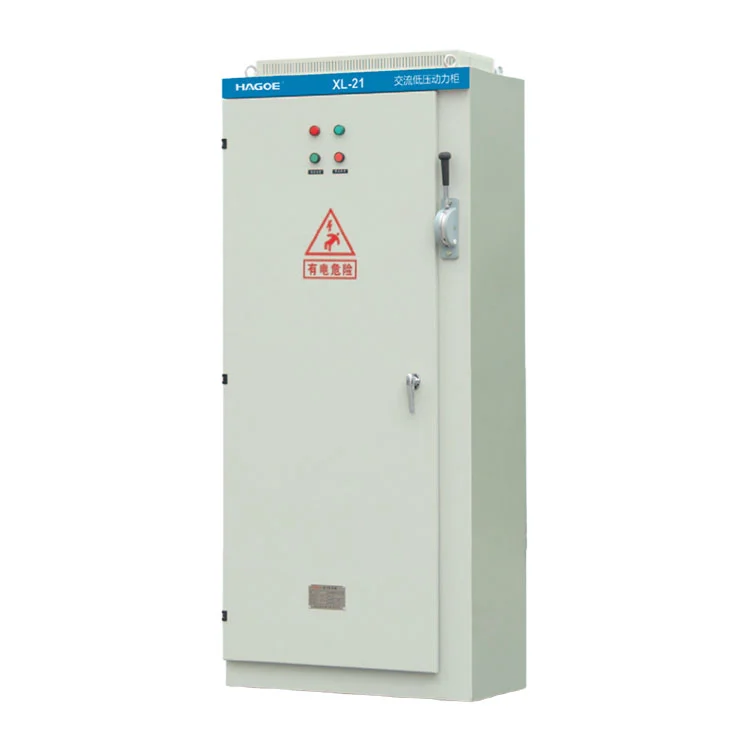

TheHAGOE XL-21Kotak Panel AC ialah panel pengedaran AC voltan rendah jenis tetap yang direka untuk pengagihan kuasa serantau dan terminal di kilang, bangunan komersial, kemudahan telekomunikasi, sistem tenaga boleh diperbaharui dan aplikasi kuasa tambahan.

Panel menerima yang ditubuhkan220V fasa tunggalatau380V tiga fasaAC membekalkan dan mengagihkan kuasa kepada berbilang litar keluar melalui peranti perlindungan masuk, sistem bar bas kuprum dan pemutus litar cawangan. Bergantung pada keperluan projek, pemasangan dalaman boleh termasukMCCB, MCB, RCCB, SPD, meter dan modul komunikasi.

Kepungan dibuat daripada keluli tergelek sejuk dengan rawatan permukaan bersalut serbuk. BerpisahBar bas N dan PEboleh disediakan untuk mengekalkan susunan neutral dan pelindung bumi yang jelas.IP30sesuai untuk pemasangan dalaman standard, manakalaIP54/IP55konfigurasi boleh ditentukan untuk aplikasi yang memerlukan perlindungan kepungan yang lebih tinggi.

Kotak panel ac tidak terhad kepada konfigurasi kabinet tetap tunggal. HAGOE boleh menentukan dimensi kepungan, kapasiti masuk, kuantiti litar keluar, susunan kemasukan kabel dan pemilihan komponen mengikut kehendak pelanggan.rajah satu baris (SLD), senarai beban, syarat pemasangan dan spesifikasi teknikal.

Konfigurasi berasaskan projek ini menjadikan produk sesuai untukkontraktor EPC, penyepadu sistem elektrik, pengguna industri dan pelanggan OEM yang memerlukan lebih daripada kotak pengedaran di luar rak.

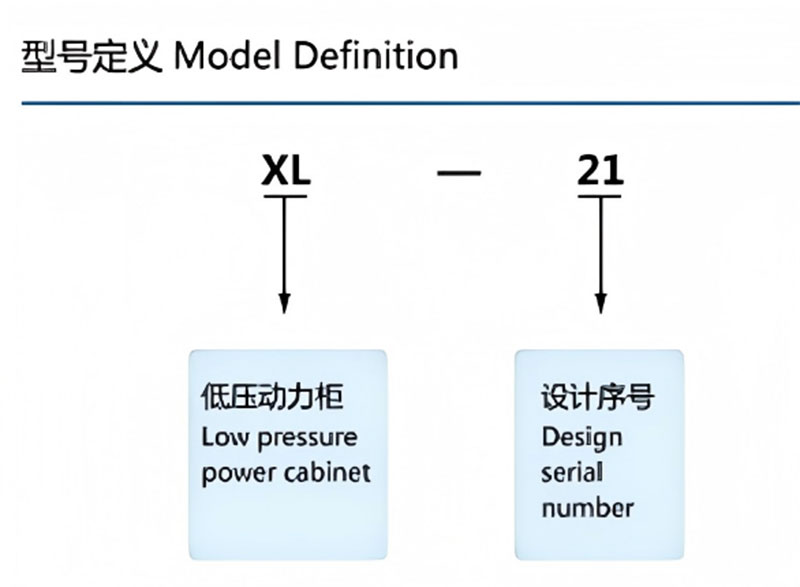

Penetapan Model

Fungsi Utama

Pengagihan Kuasa AC dan Kawalan Cawangan

Panel pengagihan kuasa ac menerima bekalan AC voltan rendah huluan dan mengedarkannya melalui peranti perlindungan utama dan sistem bar bas kuprum ke berbilang litar keluar bebas.

Litar individu boleh membekalkan peralatan pengeluaran, sistem pencahayaan, peralatan kawalan, peralatan telekom dan beban tambahan lain. Untuk projek kilang, penarafan dan kuantiti litar keluar boleh dipilih mengikut senarai beban peralatan.

Panel juga boleh digunakan sebagai unit pengedaran AC tempatan pada bahagian keluaransistem UPSataupenyongsang suria, dengan syarat parameter elektrik dan keperluan perlindungan dipadankan dengan betul.

Lebihan Beban dan Perlindungan Litar pintas

Panel boleh dilengkapi denganMCCB, MCBdan peranti perlindungan litar lain mengikut skim perlindungan projek. Pemutus masuk utama menyediakan pengasingan dan perlindungan untuk unit pengedaran, manakala pemutus keluar melindungi litar individu daripada keadaan beban lampau dan litar pintas.

RCCBperlindungan boleh ditambah di mana perlindungan sisa-arus diperlukan. Jenama komponen boleh dipilih mengikut spesifikasi pelanggan, piawaian projek dan keperluan perolehan.

Untuk aplikasi domestik, komponen elektrik dengan yang berkenaanpensijilan CCCboleh ditentukan. Untuk projek eksport, jenama Cina atau antarabangsa boleh dipilih mengikut standard teknikal yang diperlukan.

Perlindungan Pembumian dan Lonjakan

Kotak Pengedaran AC boleh dikonfigurasikan dengan berasinganBar bas N dan PEuntuk mengekalkan susunan bumi yang neutral dan pelindung yang jelas. Kepungan logam disambungkan ke sistem bumi pelindung sebagai sebahagian daripada konfigurasi pembumian panel.

Untuk kemudahan telekom, kabinet kuasa luar, sistem kawalan dan aplikasi tenaga boleh diperbaharui,SPDperlindungan lonjakan boleh ditambah mengikut keperluan projek.

Jenis dan konfigurasi SPD hendaklah dipilih berdasarkan sistem elektrik, susunan pembumian, persekitaran pemasangan dan piawaian tempatan yang berkenaan.

Keserasian Voltan dan Kekerapan

TheXL-21ialah peranti pengedaran AC voltan rendah dan tidak melakukan perubahan voltan.

Sokongan konfigurasi standard:

• 220V ACsistem fasa tunggal
• 380V ACsistem tiga fasa
• 50Hz / 60Hzaplikasi frekuensi

Panel hendaklah dipasang dalam sistem elektrik di mana voltan bekalan telah ditetapkan. Jika penjelmaan voltan atau pengasingan elektrik diperlukan, HAGOE boleh menyediakan alat pengubah atau bekalan kuasa yang sepadan secara berasingan.

Pemeteran dan Pemantauan Pintar

Untuk projek yang memerlukan pemerolehan data elektrik,XL-21boleh menyepadukan voltmeter, ammeter, meter tenaga atauHAGOE HG-ZJModul pemantauan AC.

Bergantung pada konfigurasi yang dipilih, sistem pemantauan boleh mengumpul parameter termasuk voltan, arus, kekerapan, kuasa dan penggunaan tenaga. DenganRS485/MODBUSkomunikasi, data yang dikumpul boleh disambungkan kepadaBMS, SCADAatau platform pemantauan industri lain.

Pilihan ini sesuai untuk kilang, bilik telekom, kemudahan automasi dan pemasangan lain di mana pemantauan elektrik berpusat diperlukan.

Parameter Teknikal

Syarat Penggunaan

• Suhu persekitaran: -5°C hingga +40°C, dengan suhu purata tidak melebihi+35°Cdalam tempoh 24 jam.
• Ketinggian: ≤2,000 m.
• Kelembapan relatif:Tidak lebih daripada50%pada suhu persekitaran sebanyak+40°C. Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah.
• Kelembapan relatif:Sehingga90%di+20°C, dengan mengambil kira pemeluwapan sederhana yang disebabkan oleh perubahan suhu.
• Kecenderungan pemasangan:Peralatan hendaklah dipasang dengan kecondongan tidak lebih daripada5°dari satah menegak.
• Getaran dan kakisan:Peralatan hendaklah dipasang di lokasi yang bebas daripada getaran teruk dan kesan menghakis yang ketara.

Nota:Jika keadaan operasi sebenar melebihi keperluan di atas, sila rujuk syarikat kami untuk pengesahan teknikal.

Aplikasi Biasa

Kilang dan Bengkel Perindustrian

Kotak panel ac boleh digunakan untuk pengagihan kuasa serantau di bengkel pengeluaran, bilik peralatan dan kemudahan tambahan. Ia mengagihkan kuasa daripada sistem voltan rendah huluan kepada peralatan pengeluaran, lampu, kawalan dan beban tambahan.

Untuk projek kilang yang lebih besar, penarafan dan kuantiti litar keluar boleh dikonfigurasikan mengikut senarai beban peralatan.

Kemudahan Telekom dan 5G

Untuk bilik telekom dan kabinet kuasa komunikasi luar,XL-21boleh berfungsi sebagai input AC dan unit pengedaran cawangan.

Perlindungan kandang yang lebih tinggi,SPDdan pemantauan pintar boleh ditentukan mengikut persekitaran pemasangan dan keperluan projek.

Sistem Suria dan UPS

TheXL-21boleh dipasang pada bahagian AC penyongsang suria, bahagian keluaransistem UPSdan sistem pengagihan tambahan tenaga boleh diperbaharui yang lain.

Pemilihan peranti perlindungan masuk dan keluar yang betul menyediakan perlindungan pengasingan dan litar antara peralatan kuasa dan beban hiliran.

Pengagihan Bantu Pencawang

Untuk projek yang memerlukan pengedaran AC tambahan,XL-21boleh melaksanakan tugas pengedaran hiliran yang padat.

Untuk35kV–500kVpencawang dan aplikasi dengan keperluan kuasa perkhidmatan stesen yang lebih tinggi, HAGOE juga menyediakanPanel Bekalan Kuasa AC Siri HJP, yang diletakkan sebagai sistem kuasa AC perkhidmatan stesen khusus.

Pembuatan dan Kawalan Kualiti

Keupayaan Pengilangan HAGOE

HAGOE Electric Technology Co., Ltd.berpangkalan di Wenzhou, Zhejiang, China. Ditubuhkan pada2008, syarikat itu telah terlibat dalam pembangunan dan pembuatan sistem bekalan kuasa, suis voltan rendah dan peralatan elektrik yang berkaitan.

HAGOE telah mendaftarkan modal sebanyakRMB 21 juta, tenaga kerja daripada50–99 pekerjadan34 paten.

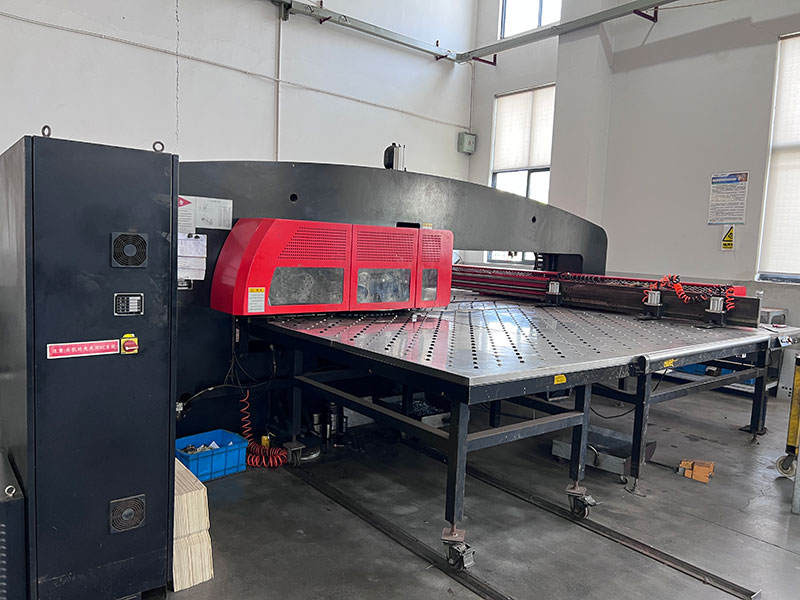

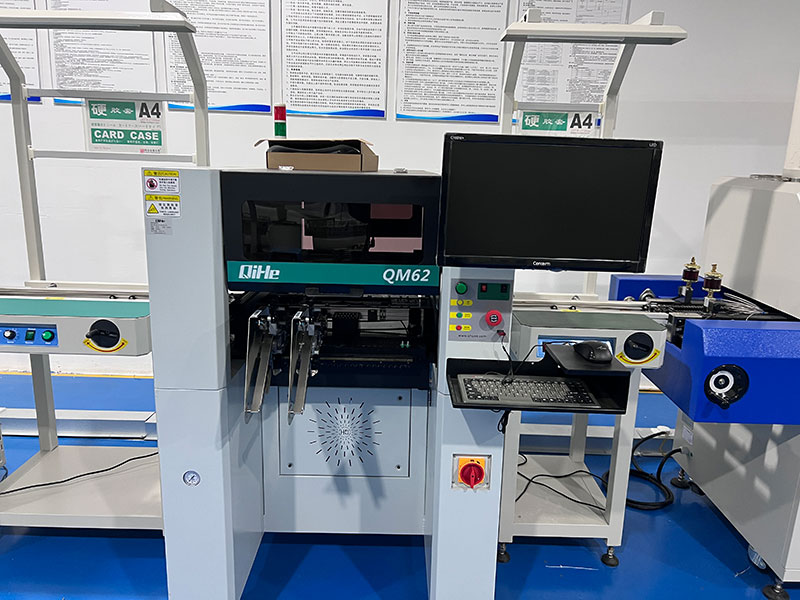

Pengeluaran Kotak Panel AC meliputi proses utama termasuk fabrikasi kepingan-logam, salutan serbuk, pemprosesan bar bas kuprum, pemasangan komponen elektrik, pendawaian dan pemeriksaan akhir.

Mengekalkan proses ini dalam sistem pembuatan HAGOE membolehkan syarikat melaraskan dimensi kabinet dan konfigurasi dalaman mengikut lukisan pelanggan dan projek BOM dan bukannya mengehadkan pembeli kepada konfigurasi standard tetap.

Ujian Rutin Kilang

setiap satuXL-21panel menjalani pemeriksaan rutin kilang sebelum penghantaran. Bergantung pada konfigurasi dan keperluan projek, pemeriksaan boleh termasuk rintangan penebat, tahan dielektrik, operasi pemutus, pengesahan pendawaian dan pemeriksaan fungsi.

Dokumen yang berkaitan seperti gambar rajah pendawaian, rekod ujian dan dokumentasi projek boleh dibekalkan mengikut keperluan pesanan untuk menyokong pemasangan, pentauliahan dan penyelenggaraan.

Pensijilan dan Tauliah Pengilangan

HAGOE ELECTRICAL TECHNOLOGY CO., LTD.mengendalikan sistem pengurusan yang diperakui meliputi pengurusan kualiti, pengurusan alam sekitar dan kesihatan dan keselamatan pekerjaan.

Pensijilan sistem pengurusan semasa syarikat termasuk:

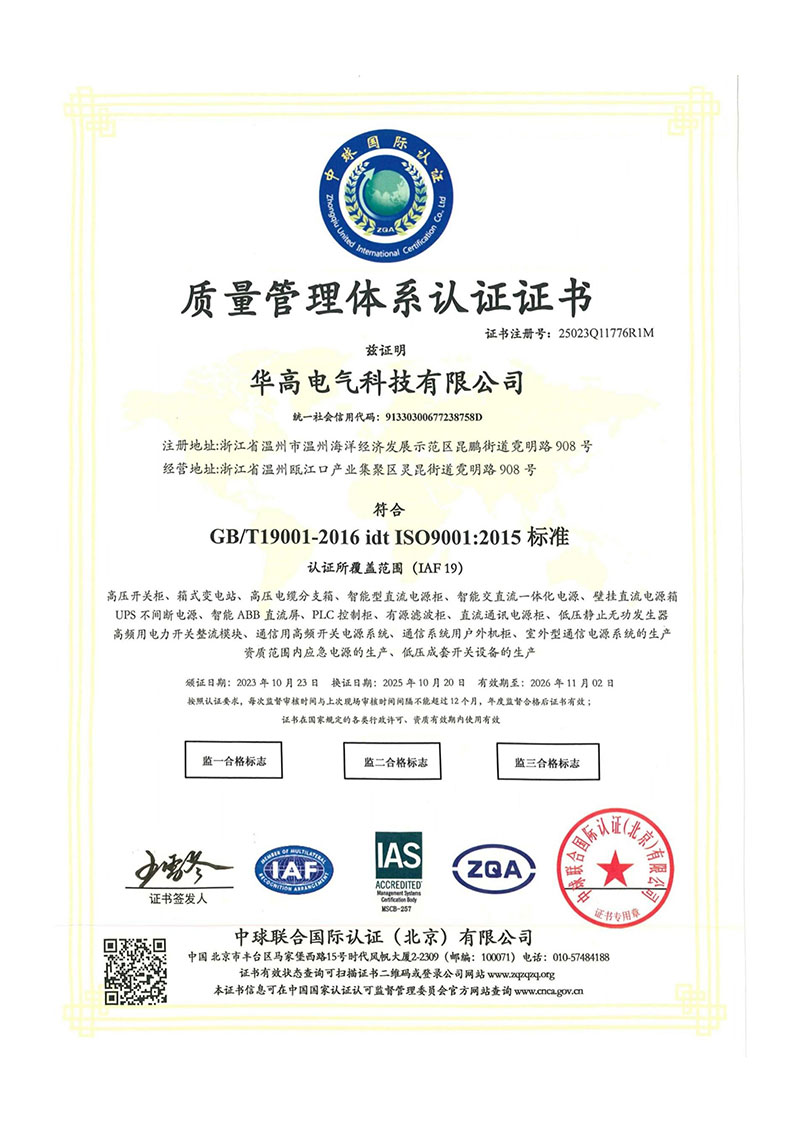

• ISO 9001:2015– Sistem Pengurusan Kualiti
  Sijil No.25023Q11776R1M

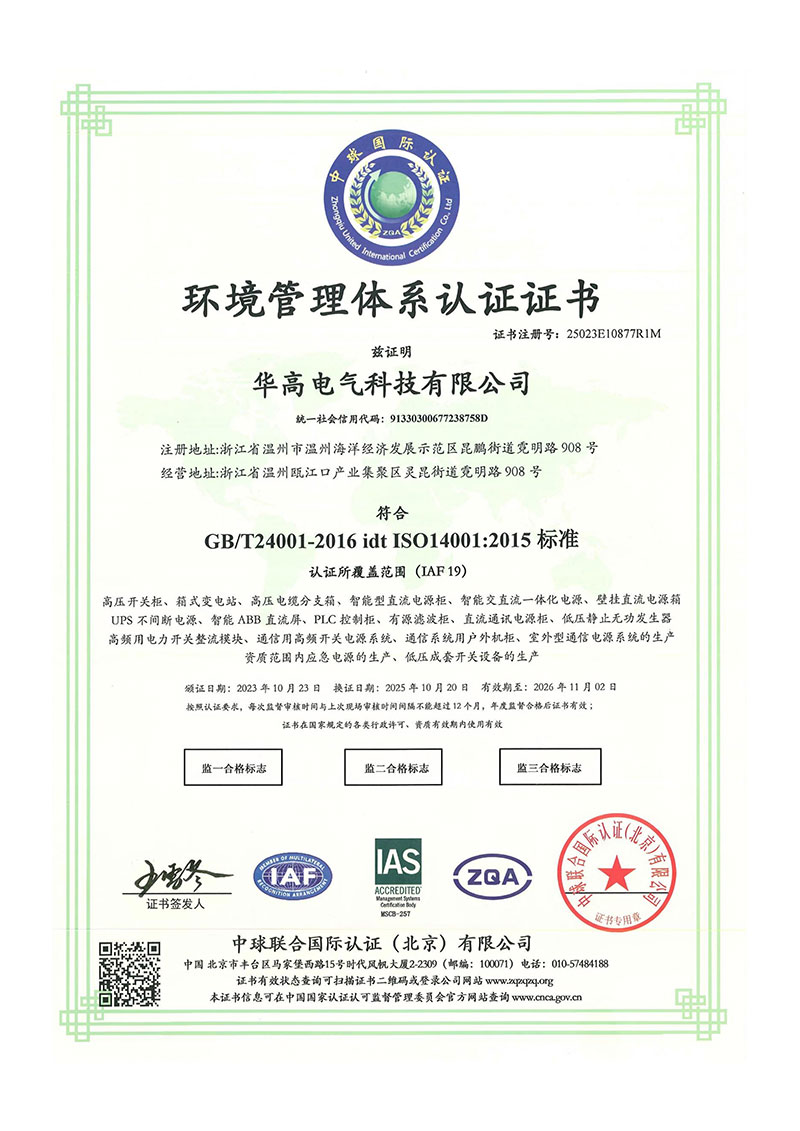

• ISO 14001:2015– Sistem Pengurusan Alam Sekitar
  Sijil No.25023E10877R1M

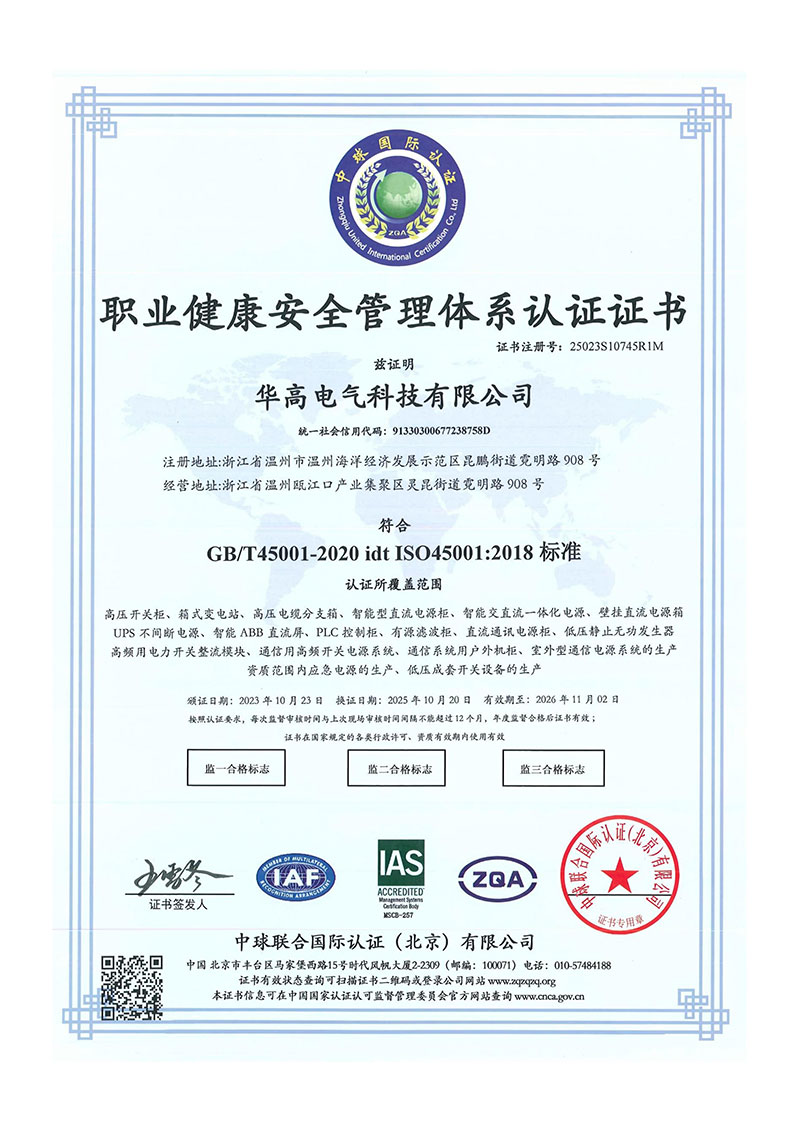

• ISO 45001:2018– Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan
  Sijil No.25023S10745R1M

Skop yang diperakui meliputi pengeluaran kabinet bekalan kuasa DC, sistem kuasa bersepadu AC/DC, sistem UPS, suis, pencawang, kabinet kawalan PLC, sistem kuasa komunikasi dan pemasangan suis voltan rendah.

Untuk projek panel kuasa ac, komponen elektrik individu boleh dipilih dengan yang berkenaanpensijilan CCCatau keperluan pematuhan lain yang ditentukan oleh pelanggan. Status pensijilan panel lengkap hendaklah disahkan terhadap konfigurasi produk sebenar dan dokumen pensijilan yang berkaitan.

OEM dan Penyesuaian Projek

TheXL-21direka untukOEMdanEPCpelanggan membeli peralatan pengedaran mengikut keperluan projek tertentu.

HAGOE boleh mengkonfigurasi panel berdasarkan pelanggan:

• Gambar rajah satu baris (SLD)
• Muatkan senarai
• Ruang pemasangan
• Keperluan masuk dan keluar
• Skim perlindungan
• Jenama komponen pilihan
• Keperluan komunikasi

Penyesuaian boleh termasuk dimensi kepungan, arah kemasukan kabel, penarafan pemutus utama, kuantiti litar keluar, spesifikasi bar bas tembaga, meter,SPD, RCCB, modul komunikasi, warna kepungan dan maklumat papan nama.

Untuk projek luar negara, HAGOE juga boleh menyediakan penjenamaan neutral, penjenamaan pelanggan, label berbilang bahasa dan dokumentasi teknikal.

Pembungkusan dan Penghantaran

Pembungkusan eksport standard boleh termasuk filem regangan, pelindung sudut pelindung dan peti kayu untuk mengurangkan risiko kepungan dan kerosakan permukaan semasa pengangkutan.

Untuk projek pukal, masa utama pengeluaran biasa adalah lebih kurang15–25 hari bekerjaselepas pengesahan lukisan teknikal. Masa utama sebenar bergantung pada konfigurasi panel, kuantiti pesanan, ketersediaan komponen dan jadual kelulusan teknikal.

HAGOE menyokong syarat perdagangan antarabangsa sepertiFOBdanCIFdan boleh memberikan sebahagianCKD/SKDsokongan pemasangan untuk projek luar negara apabila diperlukan.

Kenapa Pilih HAGOE

• Pengalaman Pembuatan Sejak 2008
  HAGOE Electric Technology Co., Ltd. telah ditubuhkan pada2008dan telah memberi tumpuan kepada sistem bekalan kuasa, suis voltan rendah dan peralatan elektrik yang berkaitan.
• Pembuatan Bersepadu
  HAGOE mengekalkan sistem pembuatannya sendiri yang meliputi proses utama seperti fabrikasi kepingan-logam, pemasangan elektrik, pemprosesan busbar tembaga dan pemeriksaan kualiti.
• Konfigurasi Berasaskan Lukisan
  Projek EPC selalunya melibatkan beban yang berbeza, susunan kemasukan kabel, keperluan perlindungan dan keadaan pemasangan. HAGOE boleh mengkonfigurasi panel mengikut pelangganSLD, senarai muat dan BOM.
• Rangkaian Produk HJP Pelengkap
  HAGOE juga mengeluarkanPanel Bekalan Kuasa AC Siri HJPuntuk aplikasi AC perkhidmatan stesen. TheSiri HJPdiletakkan untuk sistem kuasa perkhidmatan stesen pencawang dan industri, manakala Kotak Agihan AC bertujuan untuk pengedaran AC voltan rendah serantau dan terminal.

Proses Perolehan Projek

Untukkontraktor EPC, penyepadu sistem dan pengguna akhir industri, HAGOE mengesyorkan menyediakan maklumat berikut semasa peringkat RFQ:

• Voltan dan frekuensi sistem
• Gambar rajah satu baris (SLD)
• Muatkan senarai
• Kapasiti masuk utama
• Kuantiti dan penarafan litar keluar
• Kaedah pemasangan
• Penilaian IP yang diperlukan
• Jenama komponen pilihan
• Keperluan komunikasi

Selepas menerima maklumat teknikal, HAGOE boleh menyediakan konfigurasi panel yang sepadan dan menyediakan lukisan GA, senarai komponen utama, spesifikasi teknikal dan sebut harga komersial.

Pengeluaran bermula selepas pengesahan lukisan teknikal, diikuti dengan pemeriksaan dan ujian kilang mengikut konfigurasi produk dan keperluan projek yang berkenaan.

Kedudukan Produk

TheHAGOE XL-21ialah panel pengedaran AC voltan rendah boleh dikonfigurasikan yang direka bentuk mengikut keperluan projek sebenar dan bukannya konfigurasi kotak generik tetap.

Ia diletakkan untuk pengedaran AC serantau dan terminal di kilang, kemudahan telekomunikasi, sistem tenaga boleh diperbaharui, bangunan komersial dan sistem kuasa tambahan industri.

Untuk aplikasi yang memerlukan sistem kuasa AC perkhidmatan stesen khusus, terutamanya projek pencawang, HAGOE menyediakanPanel Bekalan Kuasa AC Siri HJPsebagai penyelesaian perkhidmatan stesen peringkat lebih tinggi.

Dengan pengalaman pembuatan sejak kebelakangan ini2008, pangkalan pengeluaran Wenzhou,ISO 9001/14001/45001sistem pengurusan dan rangkaian bekalan kuasa dan produk suis voltan rendah yang lebih luas, HAGOE menyediakan penyesuaian teknikal dan sokongan OEM untuk pembeli projek domestik dan antarabangsa.
