Bagaimanakah Panel Bekalan Kuasa DC GZDW Dapat Meningkatkan Kebolehpercayaan dalam Sistem Kuasa Moden

HAGOEmenyediakan penyelesaian kuasa DC kejuruteraan untuk pencawang, loji kuasa, kemudahan perindustrian dan infrastruktur elektrik kritikal yang lain. ThePanel Bekalan Kuasa GZDW DCmenyepadukan penukaran AC/DC, pengecasan bateri, pengedaran DC, pemantauan penebat dan penyeliaan pintar untuk menyediakan kuasa DC tambahan yang stabil untuk perlindungan, kawalan, automasi dan sistem komunikasi.

Ringkasan Artikel:Sistem kuasa tambahan DC yang boleh dipercayai adalah penting di mana-mana sahaja geganti perlindungan, pemutus litar, peralatan automasi dan peranti komunikasi mesti kekal beroperasi. Artikel ini menerangkan cara sistem GZDW berfungsi, ciri teknikal utamanya, pilihan bateri, fungsi pemantauan pintar, senario aplikasi dan faktor utama yang perlu dipertimbangkan semasa memilih konfigurasi khusus projek.

Jadual Kandungan

1. Apakah Panel Bekalan Kuasa GZDW DC?
2. Bagaimana Sistem Berfungsi?
3. Parameter Teknikal Utama
4. Bagaimanakah Pilihan Bateri Mempengaruhi Reka Bentuk Sistem?
5. Mengapa Pemantauan Pintar Penting?
6. Di manakah Sistem Digunakan?
7. Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Pemilihan?
8. Pembuatan, Pengujian dan Jaminan Kualiti
9. Soalan Lazim
10. Kesimpulan

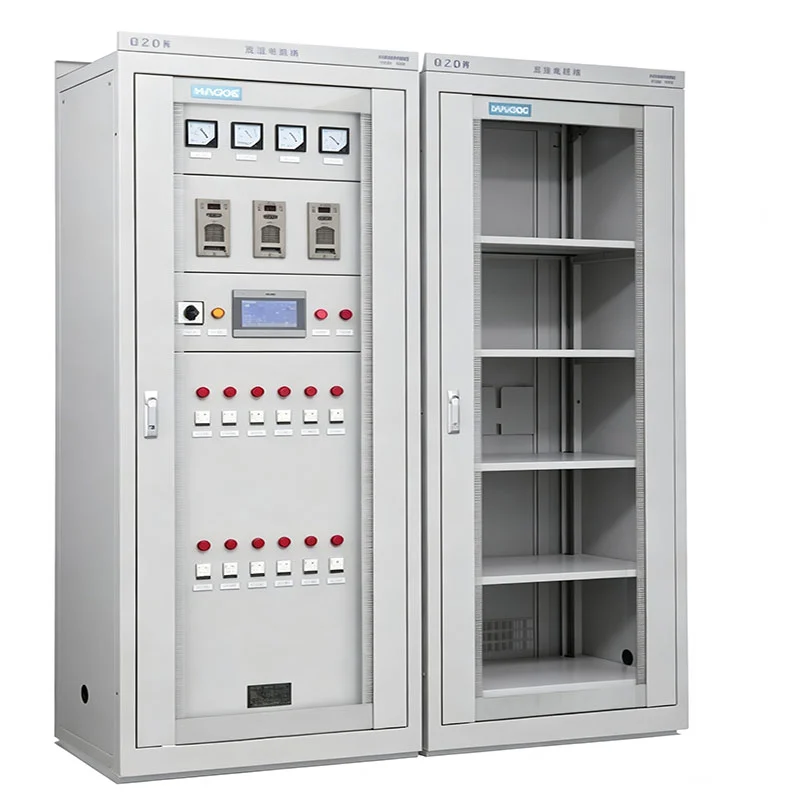

Apakah Panel Bekalan Kuasa GZDW DC?

Sistem GZDW ialah penyelesaian kuasa kendalian DC bersepadu yang direka untuk mengekalkan sumber arus terus yang boleh dipercayai untuk peralatan elektrik kritikal. Daripada hanya berfungsi sebagai pengecas bateri, ia boleh menggabungkan pembetulan, pengurusan pengecasan, pemeriksaan bateri, pengedaran DC, penyeliaan penebat, penggera, komunikasi dan pemantauan sistem dalam satu kabinet yang diselaraskan.

Dalam pencawang dan loji kuasa, kuasa DC biasanya diperlukan untuk perlindungan geganti, operasi pemutus litar, isyarat, automasi dan litar sekunder lain. Jika sistem DC tambahan tidak tersedia, peralatan yang bergantung padanya mungkin tidak beroperasi seperti yang dimaksudkan semasa pensuisan biasa atau keadaan operasi yang tidak normal.

Konfigurasi HAGOE menyokong keperluan sistem DC biasa termasuk 110V dan 220V, manakala konfigurasi 48V juga boleh direka bentuk mengikut keperluan projek. Teknologi bateri boleh termasuk larutan asid plumbum, litium dan Ni-Cd.

Bagaimana Sistem Berfungsi?

Sistem kuasa DC yang lengkap biasanya merangkumi beberapa bahagian berfungsi yang saling berkaitan. Setiap bahagian melaksanakan tugas tertentu sambil menyumbang kepada ketersediaan dan kebolehselenggaraan sistem secara keseluruhan.

• Input AC dan pembetulan:Kuasa AC ditukar kepada kuasa DC terkawal melalui modul pengecasan.
• Pengecasan bateri:Sistem ini boleh menyokong fungsi pengurusan pengecasan seperti pengecasan apungan dan penyamaan.
• Sandaran bateri:Bank bateri menyediakan tenaga DC yang disimpan apabila input AC biasa tidak tersedia.
• Pengagihan DC:Litar penyuap bebas mengagihkan kuasa DC kepada perlindungan, kawalan, automasi dan beban lain.
• Pemantauan penebat:Sistem ini boleh mengawasi keadaan penebat cawangan dan menjana penggera apabila keadaan tidak normal berlaku.
• Penyeliaan pintar:Parameter pengendalian, penggera, keadaan bertukar dan peristiwa sejarah boleh dipantau daripada antara muka bersepadu.

Seni bina pengecasan modular juga memungkinkan untuk mengkonfigurasi berbilang modul pengecasan secara selari. Pendekatan ini boleh menyokong lebihan dan memudahkan penyelenggaraan berbanding dengan sistem yang dibina di sekeliling unit pengecasan tunggal.

Parameter Teknikal Utama

Keperluan projek berbeza-beza mengikut beban DC, kapasiti bateri, masa autonomi, kuantiti penyuap, seni bina komunikasi dan keadaan pemasangan. Spesifikasi berikut mewakili platform HAGOE yang tersedia dan bukannya konfigurasi universal untuk setiap projek.

Untuk projek EPC atau utiliti, kapasiti pengecasan akhir, kapasiti bateri, bilangan penyuap, modul pemantauan dan susunan kabinet hendaklah dikira daripada senarai beban DC sebenar dan reka bentuk sistem dan bukannya dipilih semata-mata daripada spesifikasi kabinet nominal.

Bagaimanakah Pilihan Bateri Mempengaruhi Reka Bentuk Sistem?

Pemilihan bateri mempunyai pengaruh langsung pada prestasi sandaran, susunan kabinet, perancangan penyelenggaraan, kebolehsuaian alam sekitar dan pertimbangan kitaran hayat. Oleh itu, projek harus menilai bateri bersama-sama dengan pengecas dan sistem pemantauan dan bukannya menganggapnya sebagai komponen terpencil.

Bateri Plumbum-Asid

Bateri asid plumbum kekal sebagai pilihan praktikal untuk pencawang konvensional dan aplikasi industri kerana teknologi matang dan amalan penyelenggaraan yang mantap. Ia boleh disepadukan ke dalam sistem GZDW di mana konfigurasi bateri konvensional adalah sesuai.

Bateri Litium

Penyelesaian bateri litium boleh dipertimbangkan di mana ketumpatan tenaga yang lebih tinggi, pemasangan padat atau keperluan penyelenggaraan yang dikurangkan adalah penting. Bergantung pada seni bina bateri, penyepaduan sistem pengurusan bateri juga boleh ditentukan.

Bateri Ni-Cd

Teknologi Ni-Cd boleh dipertimbangkan untuk persekitaran yang menuntut di mana toleransi suhu dan hayat perkhidmatan yang panjang merupakan faktor reka bentuk yang penting. Penyelesaian yang sesuai harus ditentukan daripada keadaan projek dan bukannya jenis bateri sahaja.

Mengapa Pemantauan Pintar Penting?

Sistem kuasa DC moden memerlukan lebih daripada penukaran elektrik. Operator juga memerlukan maklumat tepat pada masanya tentang modul pengecasan, bateri, keadaan penebat, penggera, keadaan pensuisan dan peristiwa sejarah.

Platform pemantauan HG-E5 dan HG-E6 HAGOE menyediakan antara muka skrin sentuh industri untuk pengurusan parameter, analisis kerosakan dan penyeliaan sistem. Bergantung pada konfigurasi, seni bina pemantauan boleh menyokong:

• Pemantauan status modul pengecasan
• Pemeriksaan bateri
• Pemantauan penebat cawangan
• Bertukar pemantauan status
• Pengurusan penggera
• Rekod kesalahan dan operasi sejarah
• Pengurusan komunikasi luaran

Antara muka RS232, RS485 dan RJ45 tersedia, manakala MODBUS, IEC61850 dan CDT boleh dipilih mengikut keperluan projek. Ini menjadikan sistem sesuai untuk penyepaduan ke dalam automasi kuasa yang lebih luas atau seni bina SCADA apabila konfigurasi komunikasi yang diperlukan ditentukan.

Di manakah Sistem Digunakan?

Tujuan utama sistem GZDW DC adalah untuk menyediakan kuasa DC tambahan yang boleh dipercayai di mana kawalan, perlindungan dan operasi elektrik tidak boleh bergantung semata-mata pada kuasa AC biasa.

Pencawang dan Loji Kuasa

Beban biasa termasuk sistem perlindungan geganti, mekanisme pengendalian pemutus litar, peralatan automasi, sistem isyarat dan litar sekunder lain. Kedua-dua konfigurasi 110V dan 220V DC boleh digunakan untuk keperluan pencawang biasa.

Kemudahan Perindustrian

Kilang, lombong, kemudahan metalurgi, loji kimia dan tapak industri lain boleh memerlukan kuasa DC berpusat untuk kawalan elektrik dan peralatan perlindungan.

Infrastruktur Pengangkutan

Projek rel dan infrastruktur lain mungkin memerlukan sistem DC berpusat untuk kawalan, isyarat dan peralatan berkaitan komunikasi. Konfigurasi modular membolehkan sistem disesuaikan dengan keperluan elektrik khusus projek.

Sistem Komunikasi dan Bantuan

Aplikasi yang memerlukan kuasa DC voltan rendah boleh dikonfigurasikan dengan spesifikasi pengecas dan bateri yang sesuai, termasuk penyelesaian 48V yang direka bentuk jika berkenaan.

Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Pemilihan?

Memilih panel kuasa DC harus bermula dengan reka bentuk elektrik dan bukannya penampilan kabinet atau voltan nominal sahaja. Pasukan perolehan dan kontraktor EPC harus menilai persekitaran operasi yang lengkap.

1. Voltan sistem DC:Sahkan sama ada projek memerlukan 48V, 110V, 220V atau seni bina DC kejuruteraan lain.
2. Beban berterusan dan kecemasan:Kira beban DC sebenar dan kenal pasti beban kritikal yang memerlukan sandaran bateri.
3. Kapasiti bateri:Tentukan masa autonomi yang diperlukan, teknologi bateri, keadaan persekitaran dan keperluan penyelenggaraan.
4. Kapasiti pengecasan:Pilih kuantiti pengecas dan penilaian semasa berdasarkan permintaan beban, keperluan pengecasan bateri dan lebihan.
5. Keperluan pengumpan:Sahkan bilangan dan keperluan perlindungan litar DC keluar.
6. Komunikasi:Semak sama ada projek memerlukan MODBUS, IEC61850, CDT atau antara muka lain untuk penyepaduan dengan sistem automasi sedia ada.
7. Dimensi kabinet:Sahkan ruang pemasangan yang tersedia, penghalaan kabel, susunan bateri dan akses penyelenggaraan.
8. Dokumentasi:Sediakan pembekal dengan SLD, senarai muatan, keperluan bateri, keperluan komunikasi dan spesifikasi teknikal yang berkenaan apabila boleh.

Untuk projek tersuai, menyemak faktor ini sebelum sebut harga membantu mengurangkan perubahan konfigurasi kemudian dan membolehkan pembekal membangunkan sistem yang sepadan dengan seni bina elektrik sebenar.

Pembuatan, Pengujian dan Jaminan Kualiti

Kebolehpercayaan bergantung bukan sahaja pada komponen individu tetapi juga pada cara modul pengecasan, peranti perlindungan, unit pemantauan, bar bas, bateri dan pendawaian dalaman disepadukan. HAGOE menyatakan bahawa proses pengeluarannya meliputi fabrikasi kabinet, pemasangan elektrik, pengesahan pendawaian dan pemeriksaan fungsi.

HAGOE Electric Technology Co., Ltd. telah ditubuhkan pada tahun 2008 di Wenzhou, China, dan skop produknya termasuk sistem kuasa DC, sistem kuasa bersepadu AC/DC, peralatan UPS, suis, pencawang dan pemasangan elektrik yang berkaitan. Sistem pengurusannya diperakui ISO 9001:2015, ISO 14001:2015 dan ISO 45001:2018.

Terdapat juga bukti ujian khusus model untuk konfigurasi HG-GZDW-200AH/220V. Menurut maklumat produk HAGOE yang diterbitkan, konfigurasi ini telah diuji jenis pada Mac 2022 di bawah laporan JW220252, dengan ujian berdasarkan DL/T 459-2017 dan GB/T 17626.18-2016. Kesimpulan yang dilaporkan menyatakan bahawa item yang diuji memenuhi keperluan yang berkenaan.

Dokumentasi sedemikian boleh berguna semasa penilaian teknikal, terutamanya apabila kontraktor EPC atau pemilik projek memerlukan maklumat yang boleh dikesan untuk perolehan. Pembeli hendaklah sentiasa mengesahkan bahawa konfigurasi yang diuji sepadan dengan konfigurasi projek sebenar yang dibekalkan.

Soalan Lazim

1. Apakah jenis bateri yang ada?

Platform boleh dikonfigurasikan untuk bateri asid plumbum, litium dan Ni-Cd. Pemilihan harus mempertimbangkan beban DC, masa sandaran, keadaan ambien, keperluan penyelenggaraan dan spesifikasi projek.

2. Bolehkah sistem menyokong 110V dan 220V DC?

ya. Spesifikasi HAGOE yang diterbitkan termasuk sistem DC 110V dan DC 220V. Konfigurasi 48V yang direkayasa juga boleh dipertimbangkan mengikut keperluan pengecas dan bateri.

3. Bolehkah sistem GZDW disesuaikan untuk projek EPC?

ya. Kapasiti pengecasan, konfigurasi bateri, litar penyuap, modul pemantauan, antara muka komunikasi dan dimensi kabinet boleh dikonfigurasikan mengikut SLD yang diluluskan, senarai beban dan spesifikasi teknikal.

4. Bolehkah sistem pemantauan berkomunikasi dengan SCADA?

Pilihan komunikasi termasuk antara muka RS232, RS485 dan RJ45, dengan MODBUS, IEC61850 dan CDT tersedia sebagai pilihan protokol bergantung pada konfigurasi yang dipilih dan keperluan projek.

5. Bagaimanakah kapasiti pengecas harus ditentukan?

Kapasiti pengecas hendaklah dikira daripada beban DC, kapasiti bateri, masa pengecasan yang diperlukan dan lebihan yang dikehendaki. Senarai beban khusus projek menyediakan asas yang lebih dipercayai daripada memilih pengecas semata-mata daripada penilaian kabinet nominal.

6. Apakah maklumat yang perlu disediakan semasa meminta sebut harga?

Maklumat berguna termasuk voltan DC, senarai beban, jenis dan kapasiti bateri, masa sandaran yang diperlukan, bilangan penyuap DC, fungsi pemantauan, protokol komunikasi, dimensi pemasangan dan SLD atau spesifikasi teknikal projek.

Kesimpulan

Sistem kuasa tambahan DC yang direka bentuk dengan baik menyokong kesinambungan fungsi perlindungan, kawalan, automasi dan komunikasi merentas pencawang, loji kuasa, kemudahan perindustrian dan projek infrastruktur. Dengan voltan DC boleh dikonfigurasikan, pelbagai teknologi bateri, pengecasan modular, pemantauan pintar, pilihan komunikasi dan kejuruteraan berasaskan projek, platform GZDW boleh disesuaikan dengan seni bina elektrik yang berbeza. Untuk spesifikasi khusus projek, saiz bateri, konfigurasi pengecas atau keperluan EPC/OEM, ketahui lebih lanjut tentang penyelesaian kuasa GZDW DC danhubungi kamiuntuk membincangkan senarai beban DC anda, SLD, keperluan teknikal dan konfigurasi sistem kuasa tersuai dengan HAGOE.
