Alat Suis Voltan Tinggi 10kV

Alat suis 10kV melaksanakan fungsi penting untuk menerima, mengedar, mengawal dan melindungi kuasa elektrik voltan sederhana. Berbeza dengan alat suis voltan rendah 380V atau 660V yang digunakan dalam pengedaran hiliran, sistem 10kV memerlukan perhatian yang lebih terhadap penebat, gangguan kerosakan, interlock mekanikal, pembahagian dan keselamatan pengendali.

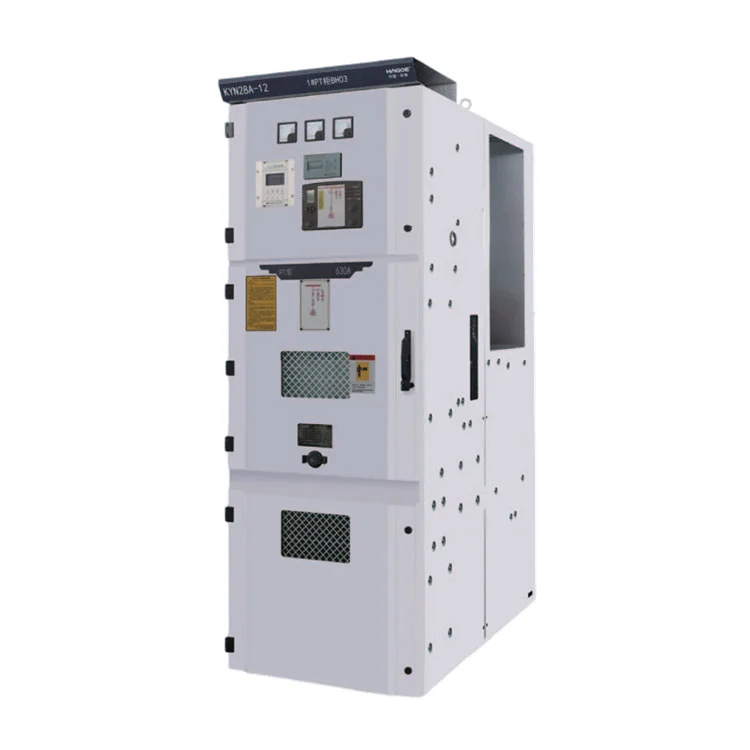

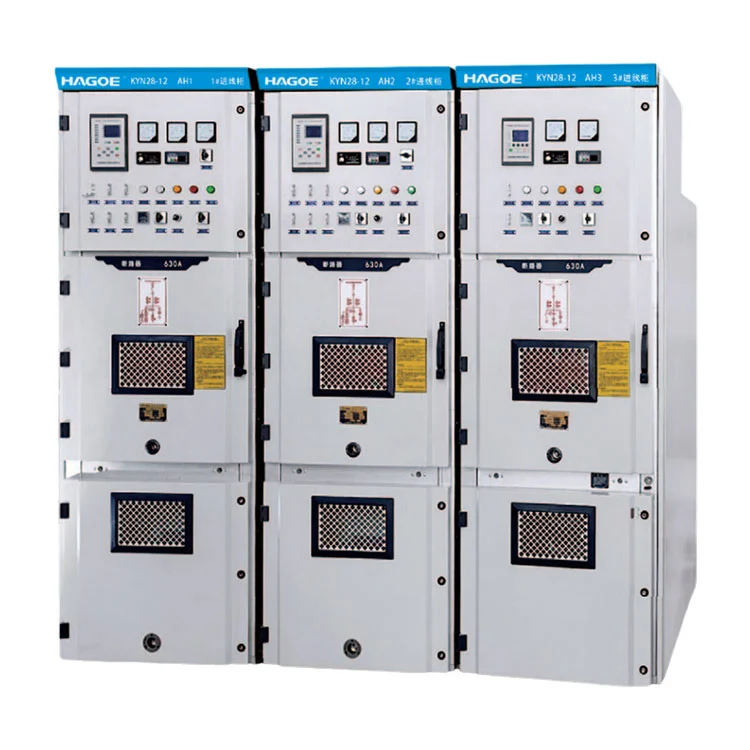

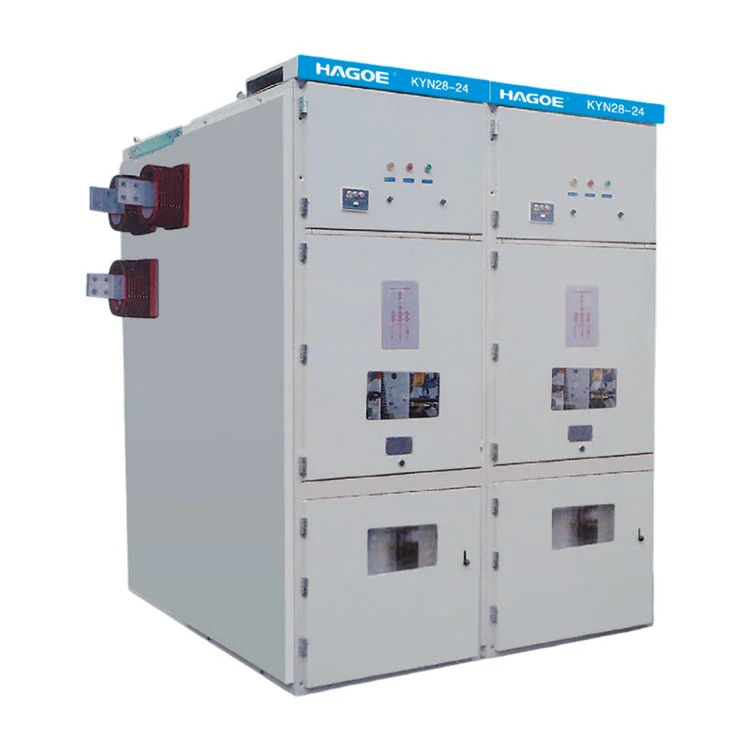

HAGOE KYN28-12 10kV High Voltage Switchgear menggunakan struktur tertutup logam boleh tarik berperisai yang memisahkan pemutus litar, bar bas, kabel dan kawasan kawalan voltan rendah ke dalam petak berfungsi khusus. Barisan boleh dikonfigurasikan untuk penyuap masuk, penyuap keluar, pengganding bas, aplikasi PT dan keperluan sistem utama yang lain.

Untuk loji industri, pencawang, bangunan besar dan infrastruktur yang memerlukan bekalan kuasa 10kV, konfigurasi gear suis voltan sederhana yang betul adalah penting bukan sahaja untuk operasi biasa tetapi juga untuk pengasingan dan penyelenggaraan kerosakan.

Mengapa menggunakan struktur boleh tanggal KYN28-12?

Salah satu ciri utama KYN28-12 ialahtrak pemutus litar boleh ditarik balik.

Daripada memasang pemutus litar secara kekal di dalam kabinet, pemutus dipasang sebagai unit fungsi alih bebas. Untuk projek yang memerlukan pemeriksaan berkala, ujian atau penggantian pemutus, reka bentuk yang boleh ditarik balik boleh mengurangkan kerja pembongkaran medan dan memastikan peralatan pensuisan utama dipisahkan dari kawasan kabinet lain.

Alat suis terdiri terutamanya daripada abadan kabinet tetap dan trak boleh ditarik balik. Kepungan dan partition berfungsi dalaman dipasang menggunakan sambungan berbolted untuk mencipta kawasan dalaman yang jelas.

Bergantung pada konfigurasi projek, alat suis boleh memuatkan trak pemutus litar vakum atau suis beban tetap.

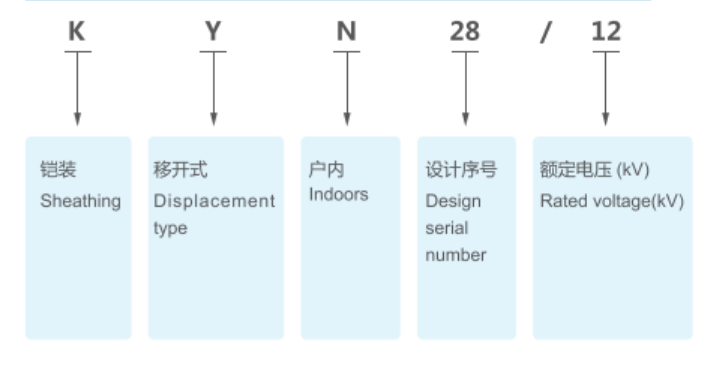

Definisi Model

Parameter teknikal

Reka bentuk saling kunci mekanikal dan anti-salah operasi

Untuk peralatan 10kV, reka bentuk mekanikal bukan semata-mata soal fabrikasi kabinet.Urutan operasi yang saling mengunci dan terkawaladalah elemen penting dalam reka bentuk suis voltan sederhana.

KYN28-12 menggabungkan susunan saling kunci mekanikal yang menyelaraskan kedudukan trak, status pemutus litar dan operasi pintu kabinet, membantu mengurangkan risiko operasi yang salah.

Ini amat penting dalam sistem voltan sederhana kerana operasi pensuisan yang salah boleh mengakibatkan kerosakan peralatan, gangguan kuasa atau risiko keselamatan yang serius. Apabila menentukan suis 10kV, pembeli harus menilai lebih daripada voltan dan arus terkadar, termasuk:

Jenis pemutus litar

Susunan saling mengunci

Susunan pembumian

Tahap penebat

Reka bentuk petak

Skim perlindungan dan kawalan

Struktur tertutup logam dan perlindungan IP4X

KYN28-12 menggunakan anpembinaan tertutup logam berperisai, dengan kepungan kabinet dan sekatan dalaman dipasang dengan bolt.

Kepungan standard menyediakan satuPenarafan perlindungan IP4X, manakala tahap perlindungan petak pemutus litar ialah IP2X apabila pintu petak dibuka.

Pembinaan petak dalaman memastikan bar bas, pemutus litar dan kawasan kabel dipisahkan secara berfungsi dan membantu mengehadkan akses kepada komponen bertenaga.

Permukaan kabinet selesai dengan salutan plastik untuk meningkatkan ketahanan terhadap kesan mekanikal dan kakisan. Bahan kabinet dan keperluan rawatan permukaan juga boleh disemak mengikut keadaan projek.

Konfigurasi pemutus litar vakum

Alat suis vakum voltan sederhana KYN28-12 boleh dikonfigurasikan dengan jenis pemutus litar vakum yang berbeza mengikut keperluan projek, termasukVD4, VVS1, VH1, VK dan ZN28pemutus siri.

Pemutus litar vakum sesuai untuk pensuisan dan perlindungan kerosakan dalam sistem voltan sederhana. Tidak seperti pemutus litar minyak tradisional, pencelah vakum tidak menggunakan minyak penebat sebagai medium pelindapkejutan arka, menyebabkan keperluan berbeza untuk saiz peralatan, penyelenggaraan dan keadaan operasi.

HAGOE boleh mengkonfigurasi pemutus litar mengikut jenama tertentu pelanggan, spesifikasi teknikal projek dan keperluan pasaran sasaran daripada memaksa konfigurasi pemutus untuk setiap projek.

Bagaimana untuk memilih sistem busbar?

KYN28-12 boleh digunakan dalam:

Sistem Bar Tunggal
Konfigurasi yang agak mudah untuk sistem pengedaran 10kV konvensional.

Sistem Bar Tunggal Terbahagi
Pembahagian busbar boleh meningkatkan fleksibiliti operasi dan membolehkan sistem dikendalikan mengikut keadaan beban dan bekalan yang berbeza.

Sistem Bar Berganda
Sesuai untuk projek yang memerlukan fleksibiliti yang lebih besar dalam pengaturan pensuisan dan operasi bekalan kuasa.

Konfigurasi bar bas yang sesuai harus ditentukan oleh reka bentuk pencawang utama, klasifikasi beban, susunan kuasa sandaran dan falsafah pengendalian dan bukannya memilih konfigurasi yang paling kompleks.

Perbezaan kejuruteraan daripada suis voltan rendah biasa

Apabila projek mengagihkan kuasa daripada rangkaian 10kV kepada sistem voltan rendah 380V/400V, suis 10kV dan suis voltan rendah biasanya berfungsifungsi yang berbeza pada tahap rangkaian elektrik yang berbeza.

Contohnya:

Alat Suis Voltan Tinggi 10kV
Menerima, mengedar, mengawal dan melindungi bekalan kuasa voltan sederhana.

Transformer
Menukar voltan sederhana 10kV kepada voltan yang diperlukan oleh sistem voltan rendah hiliran.

GGD / GCS / MNS Alat Suis Voltan Rendah
Mengendalikan pengedaran voltan rendah, kawalan MCC dan motor hiliran dan beban kuasa.

Oleh itu, suis 10kV tidak boleh dilihat hanya sebagai "versi voltan lebih tinggi" kabinet voltan rendah. Ia tergolong dalam tahap voltan yang berbeza dan seni bina perlindungan dalam sistem pengedaran elektrik.

Persekitaran Aplikasi dan Sempadan Kejuruteraan

Syarat perkhidmatan standard termasuk:

• Suhu udara persekitaran:-15°C hingga +40°C
• Purata kelembapan relatif harian:≤95%
• Kelembapan relatif purata bulanan:≤90%
• Ketinggian:≤2000m
• Keamatan seismik:≤8°
• Peralatan tidak boleh dipasang di lokasi yang mempunyai bahaya kebakaran atau letupan, pencemaran teruk, kakisan kimia yang kuat atau getaran yang teruk.

Untuk lokasi altitud tinggi, kawasan pantai, platform luar pesisir atau persekitaran khas lain, penebat, kenaikan suhu, perlindungan kakisan dan keperluan penyesuaian alam sekitar hendaklah disahkan semula semasa penyediaan perjanjian teknikal.

Kawalan Kualiti

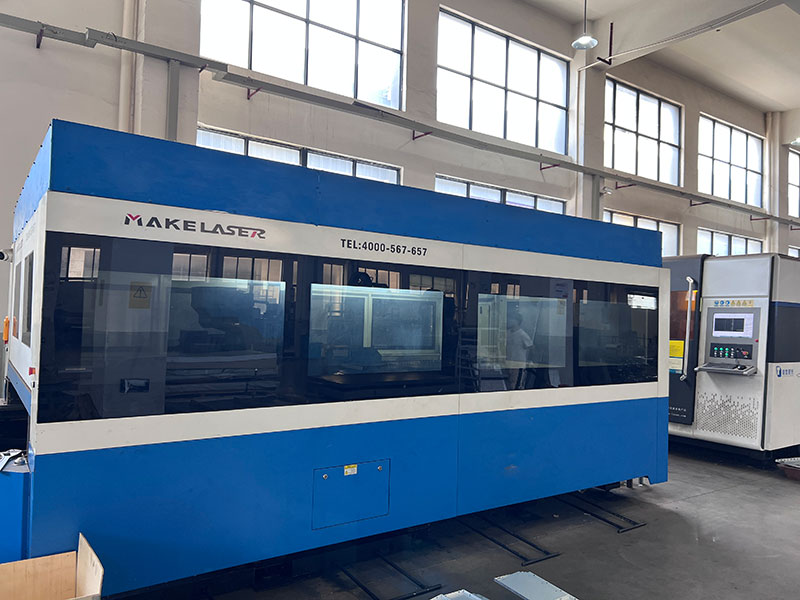

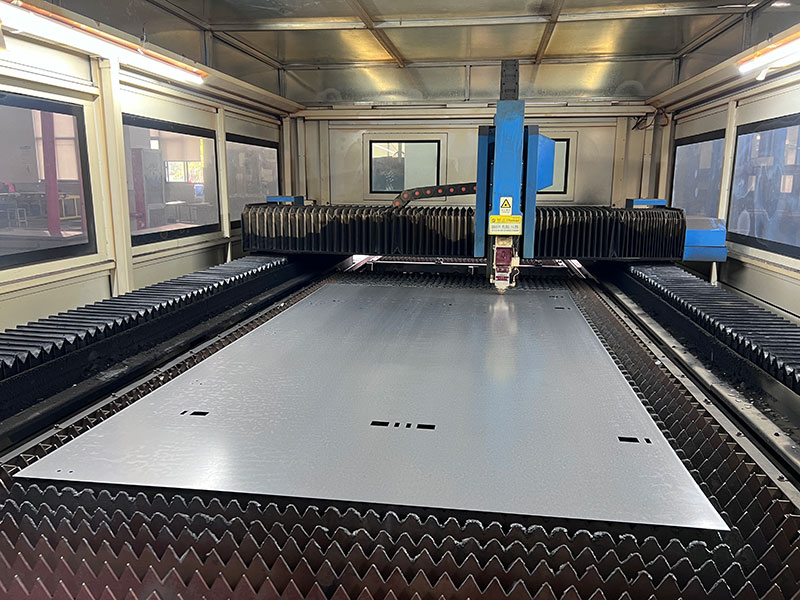

Kawalan kualiti untuk suis voltan sederhana tidak boleh bergantung hanya pada pemeriksaan visual akhir. HAGOE beroperasi di bawahISO9001, ISO14001 dan ISO45001sistem pengurusan dan menggunakan kawalan proses daripada bahan masuk dan fabrikasi mekanikal kepada pemasangan komponen dan ujian kabinet lengkap.

Untuk Alat Suis Voltan Tinggi KYN28-12 10kV, titik kawalan utama termasuk:

Dimensi Kabinet dan Kekuatan Mekanikal

Penarafan Pembinaan dan Perlindungan Petak

Operasi Lori Pemutus Litar

Busbar dan Sambungan Utama

Pendawaian Kawalan Sekunder

Sistem Pembumian

Kelegaan Penebat

Ujian Elektrik Kilang

Dokumentasi reka bentuk produk meliputi yang berkenaanIEC, GB dan keperluan standard antarabangsa yang berkaitan. Piawaian khusus dan item ujian boleh disahkan mengikut pasaran destinasi dan spesifikasi teknikal projek.

Soalan Lazim

1. Alat Suis Voltan Tinggi 10kV digunakan untuk apa?

Alat Suis Voltan Tinggi 10kV digunakan untuk menerima, mengedar, mengawal, memantau dan melindungi kuasa voltan sederhana di pencawang, loji industri, projek infrastruktur dan aplikasi pengedaran 10kV yang lain.

2. Apakah alat suis KYN28-12?

KYN28-12 ialah alat suis tertutup logam boleh ditarik yang direka bentuk untuk sistem AC tiga fasa 3.6–12kV dan biasanya dilengkapi dengan trak pemutus litar vakum boleh ditarik balik.

3. Bolehkah KYN28-12 digunakan dalam pencawang 10kV?

ya. Pengagihan 10kV adalah aplikasi biasa untuk KYN28-12. Panel masuk, keluar, bus-coupler dan lain-lain panel berfungsi boleh dikonfigurasikan mengikut sistem utama pencawang.

4. Apakah pemutus litar yang boleh dipasang pada Alat Suis vakum voltan sederhana KYN28-12?

Mengikut konfigurasi produk, KYN28-12 boleh memuatkan pemutus litar vakum VD4, VVS1, VH1, VK dan ZN28vakum, serta suis beban tetap mengikut keperluan projek.

5. Apakah penarafan perlindungan KYN28-12?

Penutup standard menyediakan penarafan perlindungan IP4X. Petak pemutus litar menyediakan perlindungan IP2X apabila pintunya terbuka.

6. Apakah susunan busbar yang tersedia?

KYN28-12 boleh dikonfigurasikan untuk sistem bar bas tunggal, bar bas tunggal dan bar dua bas terbelah, bergantung pada kebolehpercayaan bekalan kuasa dan susunan pengendalian yang diperlukan.
