Alat Suis Voltan Tinggi 35kV

Sistem 35kV biasanya digunakan dalam kemudahan industri besar, pencawang serantau, kemudahan penjanaan kuasa, dan aplikasi lain yang memerlukan kapasiti penghantaran dan pengedaran kuasa yang lebih tinggi. Berbanding dengan sistem 10kV, suis 35kV memerlukan perhatian yang lebih besar terhadap penyelarasan penebat, jarak rayapan, prestasi pensuisan, kebolehpercayaan mekanikal dan keselamatan operasi.

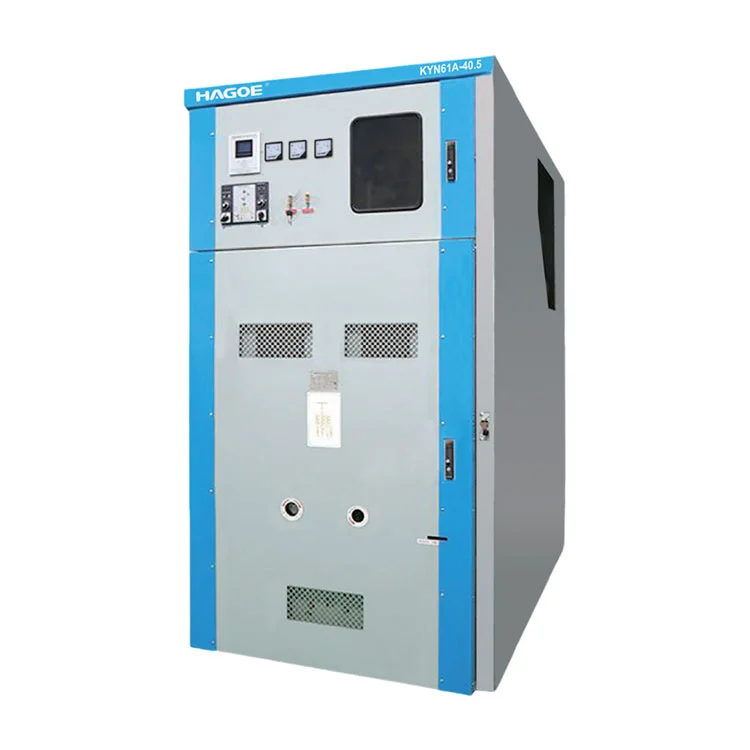

Hagoe ElectricAlat Suis Voltan Tinggi KYN61-40.5 35kVmenggunakan binaan berperisai, boleh ditarik balik, tertutup logam. Bahagian berfungsi utama, termasuk pemutus litar, bar bas, sambungan kabel, dan petak kawalan, disusun sebagai kawasan berfungsi berasingan untuk menyokong operasi dan penyelenggaraan yang teratur.

Pembinaan boleh ditarik balik amat sesuai untuk sistem pengedaran yang memerlukan pensuisan dan penyelenggaraan tetap. Trak pemutus litar boleh dialihkan antara kedudukan operasi dan ujian mengikut keperluan operasi dan penyelenggaraan, membantu mengurangkan kesan servis peralatan pada keseluruhan sistem pengedaran.

Reka Bentuk Struktur untuk Penyelenggaraan Lebih Selamat

Reka bentuk Alat Suis Voltan Tinggi 35kV memberi tumpuan bukan sahaja pada perlindungan kepungan tetapi juga pada pengurusan dalaman kawasan berfungsi voltan tinggi melaluikepungan logam, pengasingan berperisai, dan pembinaan boleh ditarik balik.

Untuk aplikasi kejuruteraan, konfigurasi ini menangani tiga keperluan praktikal.

Pemisahan berfungsi:Bar bas voltan tinggi, pemutus litar dan kawasan sambungan kabel disusun sebagai bahagian khusus, membantu mengekalkan pemisahan yang jelas antara fungsi elektrik yang berbeza.

Akses penyelenggaraan:Trak pemutus litar boleh ditarik balik membolehkan pengendali dan kakitangan penyelenggaraan mengalihkan pemutus ke kedudukan yang diperlukan untuk pemeriksaan atau servis tanpa membuka penutup gear suis yang lengkap.

Keselamatan operasi:Pembinaan tertutup logam menyediakan pemisahan fizikal daripada komponen bertenaga dalaman. Susunan mekanikal juga boleh diselaraskan dengan keperluan saling kunci elektrik dan mekanikal projek.

Alat suis 35kV adalah lebih daripada kabinet pengedaran konvensional. Bergantung pada reka bentuk elektrik utama, ia boleh dikonfigurasikan untuk penyuap masuk, penyuap keluar, pengganding bas dan litar berfungsi lain. Ia berfungsi bersama-sama dengan geganti perlindungan, pemeteran, pemantauan dan sistem automasi untuk mengawal dan mengagihkan kuasa elektrik.

Aplikasi biasa termasuk:

• 35kV pencawang masuk dan keluar penyuap
• Sistem pengedaran voltan tinggi untuk kemudahan industri
• Sistem kuasa dan pengagihan tambahan dalam loji kuasa
• Perlombongan dan kemudahan pengeluaran berskala besar
• Pemasangan pengagihan kuasa serantau
• Sistem voltan tinggi yang memerlukan penukaran yang kerap

Untuk projek besar, Hagoe Electric boleh memadankan konfigurasi suis kepada kapasiti sistem, parameter litar pintas, susunan penyuap, keperluan perlindungan dan ruang pemasangan yang tersedia daripada memilih kabinet berdasarkan voltan terkadar sahaja.

Parameter teknikal

Persekitaran Perkhidmatan

• Suhu Ambien:Had atas+40°C, dengan purata harian tidak melebihi+35°C; had bawah-15°C.
• Ketinggian: ≤ 2,000 m.
• Kelembapan Relatif:Purata harian tidak melebihi95%; purata bulanan tidak melebihi90%.
• Keamatan Gempa:Tidak melebihi8°.
• Tekanan Wap Air:Purata harian tidak melebihi2.2 kPa; purata bulanan tidak melebihi1.8 kPa.
• Keadaan Persekitaran:Tapak pemasangan hendaklah bebas daripadabahaya kebakaran dan letupan, pencemaran teruk, kakisan kimia, dan getaran teruk.

Mengapa Konfigurasi Alat Suis Boleh Tarik 35kV?

Untuk perolehan kejuruteraan, perkakas suis voltan tinggi tetap atau boleh ditarik tidak lebih unggul secara universal. Konfigurasi yang sesuai bergantung padastrategi penyelenggaraan, kesinambungan operasi, kekerapan penukaran dan keperluan perkhidmatan.

Kelebihan utama konfigurasi boleh ditarik balik 35kV termasuk:

Fleksibiliti penyelenggaraan yang lebih baik:Trak pemutus litar boleh ditarik balik dari kedudukan operasi untuk pemeriksaan dan servis.

Konfigurasi fungsi modular:Panel berbilang boleh dikonfigurasikan untuk penyuap masuk, penyuap keluar, pengganding bas dan litar lain dalam projek yang sama.

Kesesuaian untuk sistem pengedaran yang lebih besar:Panel suis berbilang boleh disusun menjadi sistem pengedaran bersepadu untuk pencawang, taman perindustrian dan kemudahan perindustrian yang besar.

Atas sebab ini, pemilihan Alat Suis Voltan Tinggi 35kV harus dipertimbangkanvoltan undian, arus undian, kapasiti putus litar pintas, arus tahan masa singkat, arus tahan puncak, keperluan penebat, keadaan pemasangan dan konfigurasi perlindungan, daripada membandingkan dimensi kabinet atau harga pembelian sahaja.

Konfigurasi Kejuruteraan dan Sokongan Teknikal

Sejak ditubuhkan pada 2008,Hagoe Electric Technology Co., Ltd.telah menumpukan pada penghantaran dan pengagihan kuasa, elektronik kuasa, dan peralatan elektrik tenaga baharu. Denganlebih daripada 18 tahun pengalaman industri dan lebih 34 paten negara, syarikat itu telah membangunkan R&D bersepadu, pembuatan, ujian dan sistem perkhidmatan antarabangsa.

Untuk projek suis 35kV, sokongan kejuruteraan kami meliputi lebih daripada pembuatan peralatan. Berdasarkan maklumat sistem utama pelanggan, pasukan teknikal kami boleh membantu dengan:

Parameter sistem → Konfigurasi suis → Skim utama → Perlindungan sekunder → Susunan panel → Keadaan pemasangan → Ujian kilang → Penghantaran projek

Pangkalan pembuatan dilengkapi denganMesin pemotong laser Trumpf, mesin lentur CNC AMADA, peralatan tebukan automatik dan peralatan ujian elektrik, menyokong fabrikasi kabinet, pengeluaran struktur dan ujian produk.

Hagoe Electric juga beroperasi di bawah sistem pengurusan ISO9001, ISO14001 dan ISO45001 serta mengekalkan keupayaan pematuhan produk termasuk CCC, CE, CB dan RoHS, menyediakan dokumentasi sokongan untuk projek di pasaran yang berbeza.

Soalan Lazim

1. Apakah Alat Suis Voltan Tinggi 35kV?

Alat suis Voltan Tinggi 35kV ialah alat suis voltan tinggi berperisai boleh ditarik balik yang tertutup logam AC yang direka untuk sistem AC tiga fasa 40.5kV, 50Hz. Ia digunakan terutamanya untuk penerimaan kuasa, pengedaran, kawalan, perlindungan dan pemantauan.

2. Di manakah alat suis 35kV biasanya digunakan?

Aplikasi biasa termasuk loji kuasa, pencawang, kemudahan perindustrian besar, operasi perlombongan dan pemasangan lain yang memerlukan penerimaan dan pengagihan kuasa kelas 35kV.

3. Mengapa menggunakan alat suis boleh ditarik balik?

Reka bentuk boleh ditarik balik memudahkan penyelenggaraan, ujian dan penggantian pemutus litar sambil menyokong pengurusan peralatan piawai dalam sistem pengedaran yang lebih besar.

4. Apakah keadaan persekitaran yang disokong oleh panel Switchgear vcb dalaman KYN61-40.5 33kv?

Keadaan operasi standard termasuk ketinggian sehingga 2000m dan julat suhu ambien dari -15°C hingga +40°C, bersama-sama dengan kelembapan dan keadaan persekitaran yang ditetapkan. Persekitaran khas perlu disahkan semasa kejuruteraan projek.

5. Bolehkah Hagoe Electric menyesuaikan sistem suis 35kV?

ya. Konfigurasi kabinet, susunan penyuap masuk dan keluar, skema elektrik primer, kawalan sekunder dan konfigurasi perlindungan boleh dipadankan dengan keperluan projek.

6. Apakah dokumen yang boleh disediakan untuk projek 35kV?

Bergantung pada keperluan projek, Hagoe Electric boleh menyediakan dokumentasi teknikal, dokumen pensijilan, laporan pemeriksaan, dokumentasi kilang dan fail kejuruteraan yang berkaitan untuk semakan teknikal, perolehan dan penerimaan projek.
