Alat Suis Voltan Tinggi ialah bahagian kritikal sistem pengagihan kuasa voltan sederhana, menyediakan antara muka terkawal antara sumber kuasa masuk, transformer, penyuap, motor dan rangkaian elektrik hiliran.
HAGOE Electric Technology Co., Ltd. menyediakanAlat Suis Voltan Tinggi 10kVdanAlat Suis Voltan Tinggi 35kVuntuk pencawang, sistem kuasa industri, rangkaian pengagihan kuasa, projek infrastruktur dan aplikasi voltan sederhana lain.
Tidak seperti suis voltan rendah, suis voltan sederhana mesti menangani bukan sahaja pengedaran semasa tetapi jugapenyelarasan penebat, gangguan litar pintas, tahan dielektrik, saling mengunci mekanikal, penyelarasan perlindungan, pembumian, danpengasingan yang selamat.
Oleh itu, alat suis yang sesuai perlu dipilih daripada reka bentuk sistem elektrik dan bukannya daripada nama kabinet sahaja.
Perbezaan utama antara suis 10kV dan 35kV adalah jelas voltan sistem, tetapi keperluan kejuruteraan berubah mengikut tahap voltan.
| Faktor Kejuruteraan | Alat Suis Voltan Tinggi 10kV | Alat Suis Voltan Tinggi 35kV |
|---|---|---|
| Peranan sistem biasa | Rangkaian pengagihan, pengagihan kuasa industri | Pencawang, pengedaran utama, rangkaian kuasa peringkat lebih tinggi |
| Aplikasi biasa | Kilang, bangunan, pengedaran utiliti, motor | Pencawang, loji kuasa, pengedaran utama perindustrian |
| Keperluan penebat | tinggi | Lebih tinggi |
| Peralatan menukar | Pemutus litar vakum biasa | Pemutus litar vakum biasa |
| Perlindungan | Penyalur, pengubah, motor dan perlindungan bas | Penyumpan, pengubah, bas dan perlindungan peringkat sistem |
| Reka bentuk litar pintas | Khusus projek | Khusus projek dan selalunya lebih menuntut |
| Ruang / pelepasan | Berdasarkan reka bentuk peralatan | Perhatian yang lebih besar kepada penebat dan kelegaan |
| Kedudukan sistem | Selalunya pengedaran hiliran | Selalunya lebih dekat dengan transformasi/pengagihan kuasa primer |
Penarafan akhir hendaklah sentiasa disahkan daripada kajian litar pintas projek, voltan sistem, aliran beban, koordinasi perlindungan, dan piawaian yang berkenaan dan bukannya disimpulkan daripada voltan nominal sahaja.
Dalam pengagihan voltan rendah, penebat elektrik adalah penting, tetapi dalam sistem 10kV dan 35kV ia menjadibahagian asas reka bentuk peralatan.
Tahap penebat yang diperlukan mesti mengambil kira voltan kendalian, kelegaan fasa ke fasa, kelegaan fasa ke tanah, jarak rayapan, ketahanan dielektrik dan keadaan voltan lampau sementara.
Inilah sebabnya mengapa sistem penebat suis tidak boleh dipisahkan daripada kelas voltan terpilih dan persekitaran pemasangan.
Alat suis yang dinilai untuk arus berterusan tertentu tidak bermakna ia sesuai untuk setiap sistem kuasa.
Arus litar pintas prospektif pada titik pemasangan perlu ditentukan terlebih dahulu.Nilai ini mempengaruhi kapasiti pemutus litar yang diperlukan, arus tahan masa singkat, arus tahan puncak, reka bentuk bar bas dan tetapan perlindungan.
Sebagai contoh, alat suis kelas 35kV mungkin tersedia dengan pemutus litar pintas yang berbeza dan penarafan tahan. Nilai yang sesuaimesti disahkan daripada pengiraan litar pintas projekdan bukannya dipilih daripada nilai katalog umum.
Ini adalah salah satu perbezaan utama antara pemilihan suis berasaskan kejuruteraan dan padanan produk mudah.
Pemutus litar hanyalah satu bahagian daripada rantai perlindungan.
Sistem suis voltan sederhana yang lengkap mungkin melibatkan geganti perlindungan, CT, VT, litar perjalanan, kuasa kawalan, peralatan pengukuran, antara muka komunikasi dan susunan pembumian.
Untuk penyuap transformer, sebagai contoh, skim perlindungan perlu menyelaraskan dengan penarafan transformer dan perlindungan hulu/hiliran. Untuk penyuap motor industri, ciri permulaan motor dan keperluan perlindungan motor menjadi lebih penting.
Oleh itu HAGOE mengesyorkanmengesahkan seni bina perlindungan bersama-sama dengan konfigurasi gear suis utama.
Peralatan voltan sederhana memerlukan prosedur pengendalian terkawal kerana pensuisan yang salah boleh menyebabkan bahaya elektrik yang serius.
Bergantung pada reka bentuk suis, interlock mekanikal dan elektrik boleh digunakan untuk menyekat urutan operasi yang salah antara pemutus litar, suis pembumian, pintu petak dan komponen boleh ditarik balik.
Untuk suis bersalut logam jenis KYN61-40.5, pembinaan saling mengunci lima pencegahan dan berkompartemen biasanya dimasukkan ke dalam reka bentuk peralatan. Susunan tepat bergantung pada konfigurasi produk dan spesifikasi teknikal yang dipilih.
Tujuannya bukan semata-mata untuk menambah lebih banyak mekanisme pada kabinet, tetapi untukmewujudkan urutan operasi yang boleh diramal untuk pensuisan, pengasingan, pembumian, pemeriksaan dan penyelenggaraan.
Untuk sebut harga projek, pasukan teknikal HAGOE mula-mula menyemak maklumat sistem elektrik yang tersedia daripada pelanggan.
Dokumen yang paling berguna termasukrajah satu baris, voltan sistem, arus undian, kapasiti pengubah, pengiraan litar pintas, kuantiti penyuap, keperluan perlindungan, keperluan CT/VT, susunan kabel, keadaan pemasangan dan piawaian tempatan.
Maklumat ini membolehkan pasukan kejuruteraan menentukan sama ada konfigurasi yang dicadangkan sesuai untuk rangkaian sebenar dan bukannya menyediakan spesifikasi kabinet generik.
Barisan alat suis untuk pencawang tidak semestinya mempunyai konfigurasi yang sama seperti yang digunakan dalam kilang perindustrian.
Projek pencawang mungkin memerlukan panel masuk, penyuap pengubah, susunan bahagian bas, pemeteran, perlindungan dan penyuap keluar. Projek perindustrian mungkin memberi penekanan yang lebih besar pada penyuap motor, beban barisan pengeluaran, pengagihan transformer dan kesinambungan operasi.
Oleh itu, HAGOE boleh melaraskan susunan kabinet, konfigurasi pemutus litar, kapasiti bar bas, susunan CT/VT, peranti perlindungan, pendawaian sekunder, pemeteran, antara muka komunikasi dan kemasukan kabel mengikut keperluan projek.
HAGOE ditubuhkan pada2008di Wenzhou, Zhejiang, dan telahlebih daripada 18 tahun pengalamandalam pembuatan peralatan elektrik.
Sumber pembuatan syarikat termasuk peralatan pemotongan laser, mesin lentur CNC, peralatan tebukan automatik, barisan pengeluaran SMT, sistem penuaan pintar dan peralatan ujian elektrik.
Untuk pembuatan suis, keupayaan ini menyokong fabrikasi kabinet yang tepat, pemasangan komponen, pendawaian, pemasangan mekanikal dan pemeriksaan akhir.Kawalan kualiti digunakan sepanjang proses pembuatandan bukannya hanya bergantung pada pemeriksaan penampilan akhir.
HAGOE beroperasi di bawahISO9001, ISO14001 dan ISO45001sistem pengurusan, manakala produk yang berkenaan boleh direka bentuk dan dikilangkan mengikut yang berkaitanGB dan IECkeperluan.

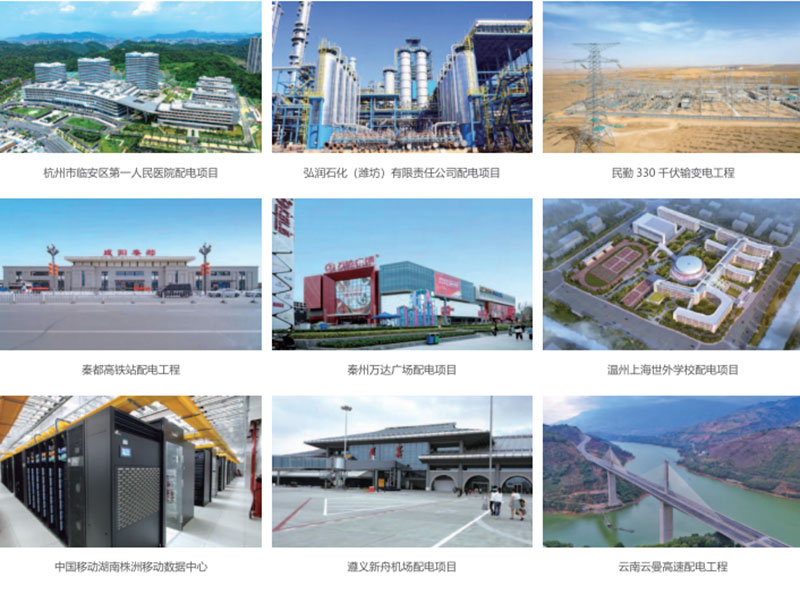

Alat suis 10kV dan 35kV boleh digunakan untuk kuasa masuk, penyuap pengubah, penyuap keluar, susunan bahagian bas dan fungsi pensuisan lain dalam pencawang dan sistem pengagihan utiliti.
Konfigurasi ditentukan oleh gambar rajah garis tunggal pencawang dan seni bina perlindungan.
Kemudahan industri selalunya memerlukan suis voltan sederhana untuk membekalkan transformer, motor besar, peralatan pengeluaran, sistem tambahan dan panel pengedaran hiliran.
HAGOE boleh mengkonfigurasi peralatan di sekeliling ciri beban kemudahan dan keperluan operasi.
Loji fotovoltaik, kemudahan penyimpanan tenaga, infrastruktur pengangkutan, dan pemasangan elektrik besar lain juga boleh menggabungkan sistem pengedaran 10kV atau 35kV.
Dalam aplikasi ini, gear suis perlu menyelaras dengan transformer, sistem perlindungan, peralatan penukaran kuasa dan susunan sambungan grid.
HAGOE telahlebih daripada 18 tahun pengalamanmerentasi pengagihan kuasa, sistem kuasa DC, UPS, automasi industri dan peralatan elektrik tenaga baharu. Ini membolehkan pasukan kejuruteraan mempertimbangkan hubungan antara suis voltan tinggi dan sistem elektrik yang lebih luas.
HAGOE tidak bergantung semata-mata pada model katalog standard. Alat suis boleh dikonfigurasikan mengikut voltan, arus, tahap litar pintas, keperluan perlindungan, susunan penyuap, kapasiti pengubah, keadaan pemasangan dan piawaian projek.
Perkhidmatan R&D, pembuatan, pemasangan, ujian, jualan dan eksport disepadukan dalam sistem perniagaan syarikat. Peralatan pembuatan dan sumber ujian menyokong pengeluaran dan pemeriksaan kabinet elektrik dan peralatan berkaitan.
Untuk kontraktor, pengedar dan kontraktor elektrik EPC luar negara, HAGOE boleh menyokong spesifikasi teknikal, lukisan, dokumen pemeriksaan, sijil, manual pemasangan, pembungkusan eksport, penyelarasan logistik dan bantuan teknikal jauh.
Daripada menganggap 10kV dan 35kV sebagai hanya dua nama produk, HAGOE menilai kedudukan mereka dalam rangkaian elektrik pelanggan dan mengkonfigurasi suis di sekeliling aplikasi sebenar.
Tahap voltan yang betul harus ditentukan oleh rangkaian kuasa dan bukannya oleh katalog gear suis.
Untuk aprojek 10kV, soalan utama biasanya berkenaan kapasiti pengagihan, pengubah dan penyuap motor, aras litar pintas, koordinasi perlindungan, dan bilangan litar keluar.
Untuk aprojek 35kV, perhatian yang lebih besar biasanya diperlukan untuk pengedaran utama, penyelarasan penebat, prestasi litar pintas, seni bina perlindungan, konfigurasi pencawang dan keselamatan peringkat sistem.
HAGOE boleh menilai lukisan elektrik yang ada dan data teknikal sebelum mengesyorkan konfigurasi gear suis yang sesuai.
Objektifnya bukan semata-mata untuk membekalkan kabinet 10kV atau 35kV. Ia adalah untuk menyediakan suis yang sesuai dengan sistem elektrik di mana ia akan beroperasi.
