Alat Suis Voltan Rendah digunakan untuk mengagihkan, mengawal, melindungi dan memantau kuasa elektrik pada bahagian voltan rendah penjanaan kuasa, pencawang, kemudahan perindustrian, bangunan komersial dan projek infrastruktur.
Untuk projek kejuruteraan, memilih kabinet suis voltan rendah bukan hanya soal memilih harga terendah atau arus undian terbesar. Struktur kabinet mempengaruhisusunan penyuap, akses penyelenggaraan, ketumpatan litar, kawalan motor, fleksibiliti pengembangan, ruang pemasangan dan keselamatan operasi.
HAGOE Electric Technology Co., Ltd. menyediakan empat konfigurasi suis voltan rendah yang telah ditetapkan:
Tiga yang pertama biasanya dikaitkan dengan konfigurasi boleh ditarik balik/modular, manakala GGD ialah kabinet jenis tetap.
Daripada menganggap empat model ini sebagai boleh ditukar ganti, HAGOE memilih struktur kabinet mengikut seni bina pengedaran projek, ciri beban, keperluan penyelenggaraan, ruang yang tersedia dan pelan pengembangan masa hadapan.

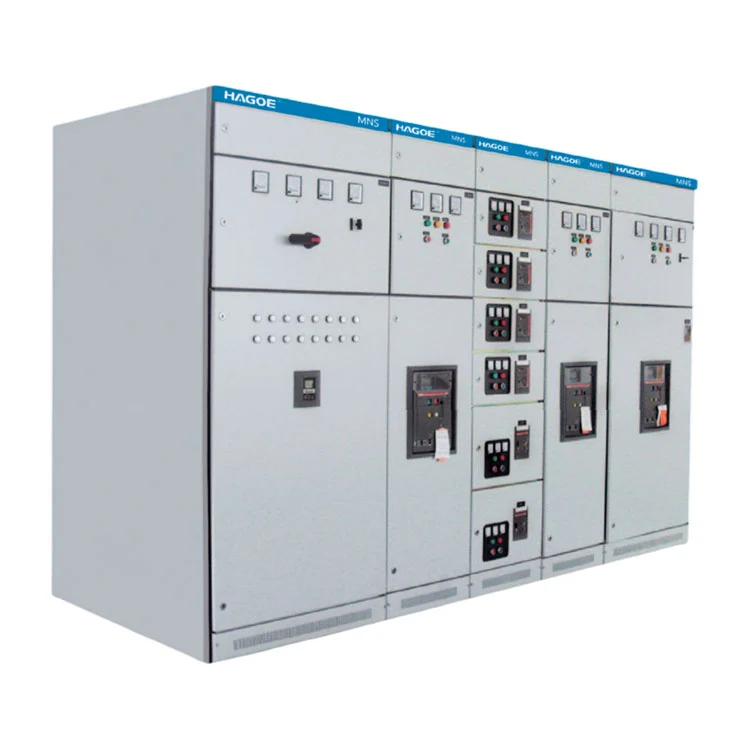

MNS ialah platform suis voltan rendah modular yang sesuai untuk projek di manaketumpatan litar tinggi, unit boleh ditarik balik, fleksibiliti operasi dan kebolehselenggaraanadalah penting.
Seni bina modularnya membolehkan unit berfungsi yang berbeza disusun dalam sistem suis yang sama. Bergantung pada konfigurasi, sistem MNS boleh digunakan untuk pengagihan kuasa, kawalan motor, pampasan kuasa reaktif dan aplikasi voltan rendah yang lain.
MNS amat sesuai untuk kemudahan perindustrian yang lebih besar, infrastruktur kuasa, bangunan komersial dan projek di mana suis mungkin perlu memuatkan berbilang litar berfungsi.
GCS ialah konfigurasi suis voltan rendah boleh ditarik balik yang biasa digunakan untukpengagihan kuasa, kawalan motor, dan kawalan elektrik berpusat.
Struktur laci modularnya membolehkan unit berfungsi individu dikendalikan dan diselenggara tanpa menganggap keseluruhan kabinet sebagai pemasangan tetap tunggal. Ini boleh berguna apabila berbilang penyuap atau litar motor perlu diatur dalam sistem pengedaran yang agak padat.
GCS biasanya dipertimbangkan untuk loji industri, kemudahan kuasa, pemasangan petrokimia, metalurgi, pengeluaran tekstil dan bangunan besar.

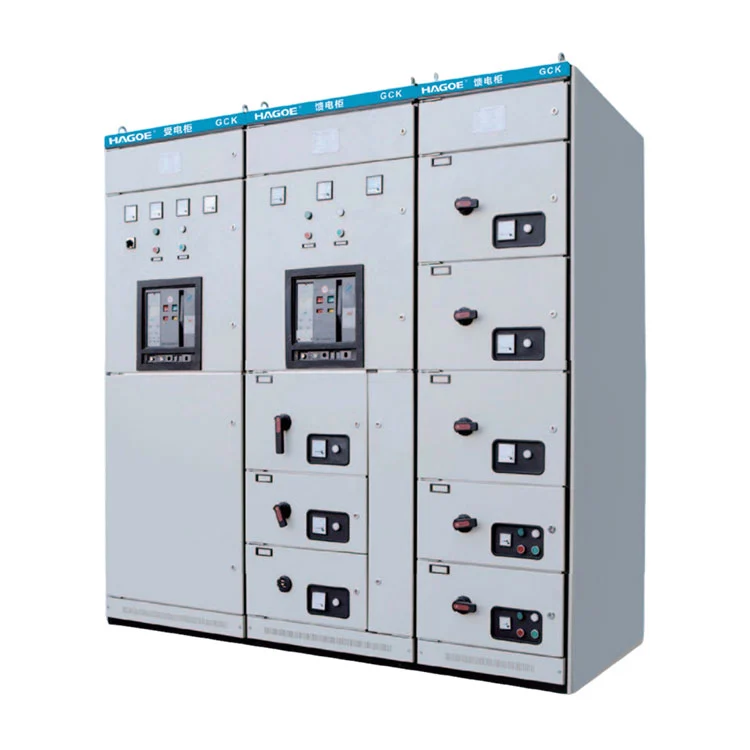

GCK ialah konfigurasi suis voltan rendah boleh ditarik balik yang direka bentuk di sekelilingnyapengagihan kuasa dan kawalan motor.
Berbanding dengan seni bina kabinet yang lebih modular, GCK sering dipilih untuk projek di mana gabungan praktikal pengagihan kuasa, kawalan motor dan kawalan berpusat diperlukan tanpa konfigurasi kabinet yang tidak perlu rumit.
Aplikasi biasa termasuk kemudahan pengeluaran industri, sistem pengedaran, pusat kawalan motor, dan projek di mana berbilang litar keluar perlu diuruskan daripada pemasangan suis berpusat.

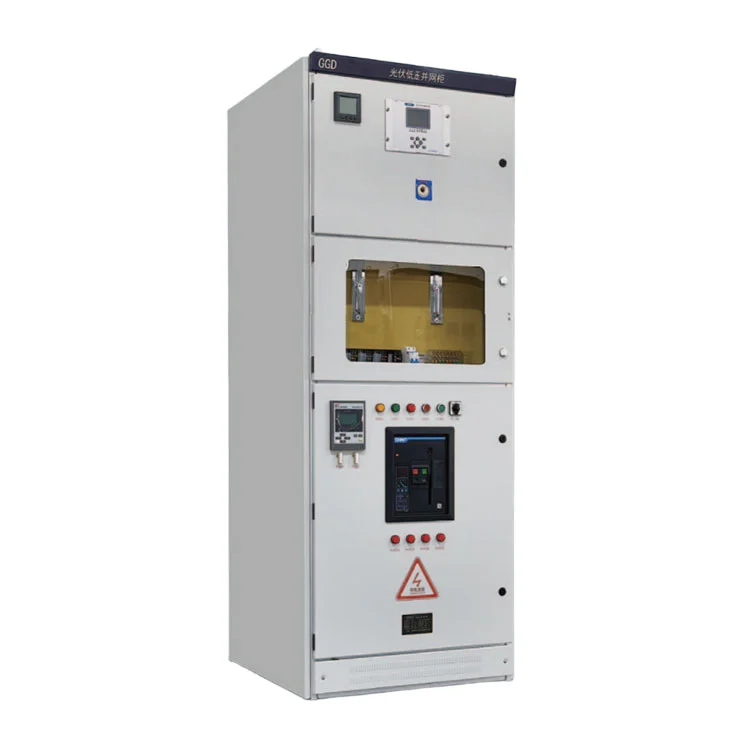

GGD mengambil pendekatan yang berbeza daripada konfigurasi boleh ditarik balik di atas. Ia adalah akabinet pengedaran voltan rendah jenis tetap, menjadikannya sesuai untuk projek yang keperluan utamanya adalah pengagihan kuasa yang boleh dipercayai dan mudah berbanding penggantian unit laci yang kerap atau operasi modular berketumpatan tinggi.
Susunan dalamannya yang tetap boleh berfaedah untuk bilik pengedaran konvensional, pencawang, kemudahan industri, dan pemasangan lain di mana konfigurasi litar agak stabil.
Untuk projek dengan susunan penyuap yang boleh diramal dan keperluan terhad untuk penggantian unit yang kerap, GGD boleh menyediakan penyelesaian kabinet tetap yang praktikal.
Pemilihan produk harus bermula dengan sistem elektrik dan bukannya nama kabinet.
Konfigurasi boleh ditarik balik seperti MNS, GCS atau GCK boleh dipertimbangkan apabila unit berfungsi individu perlu diasingkan, ditarik balik, diperiksa atau diganti.
Seni bina kabinet modular boleh memberikan lebih fleksibiliti untuk mengatur berbilang penyuap dan unit berfungsi dalam ruang pemasangan yang tersedia.
Alat suis tetap GGD boleh dipertimbangkan apabila litar tidak memerlukan pengeluaran unit yang kerap dan projek mengutamakan pengedaran tetap yang mudah.
Pemilihan harus mempertimbangkan bukan sahaja kapasiti penyuap tetapi jugaciri permulaan motor, susunan penyentuh, perlindungan, litar kawalan dan keperluan MCC.
Susun atur kabinet awal harus menyimpan ruang yang sesuai dan kapasiti berfungsi untuk penyuap masa depan, beban tambahan, atau perubahan pada seni bina pengedaran.
| Alat suis | Arah Struktur | Fokus Kejuruteraan Utama | Aplikasi Biasa |
|---|---|---|---|
| MNS | Modular / boleh ditarik balik | Ketumpatan litar dan konfigurasi fleksibel | Loji industri, sistem pengedaran yang besar |
| GCS | Boleh ditarik balik / modular | Pengagihan dan kawalan motor | Kemudahan industri dan kuasa |
| GCK | Boleh ditarik balik | Pengagihan praktikal dan kawalan motor | Pengedaran industri, MCC |
| GGD | tetap | Pengagihan konvensional yang stabil | Bilik pengedaran, pencawang, kemudahan industri |
Nota:Penilaian sebenar, kelas perlindungan, petak, konfigurasi laci, susunan busbar dan pemilihan komponen bergantung pada reka bentuk dan keperluan projek tertentu. Konfigurasi produk hendaklah disahkan terhadap spesifikasi teknikal dan standard projek yang berkenaan.
Perniagaan suis voltan rendah HAGOE disokong oleh keupayaan pembuatan peralatan elektriknya yang lebih luas.
Syarikat ini ditubuhkan pada2008 di Wenzhou, Zhejiang, dan mempunyai lebih daripada18 tahun pengalamandalam penghantaran dan pengagihan kuasa, elektronik kuasa, automasi industri, dan peralatan elektrik tenaga baharu.
Sumber pembuatannya termasukperalatan pemotongan laser, mesin lentur CNC, peralatan tebukan automatik, barisan pengeluaran SMT, sistem ujian penuaan, dan peralatan ujian elektrik.
Untuk pembuatan suis, kombinasi ini adalah relevan kerana kualiti kabinet bergantung bukan sahaja pada komponen elektrik yang dipilih tetapi juga padaketepatan kepingan-logam, susunan busbar, kualiti pemasangan, ketekalan pendawaian, penebat, operasi mekanikal dan ujian elektrik akhir.
HAGOE beroperasi di bawahISO9001, ISO14001 dan ISO45001sistem pengurusan dan boleh menyediakan dokumentasi produk yang berkaitan, rekod pemeriksaan, dokumen pensijilan dan fail teknikal mengikut keperluan projek.
