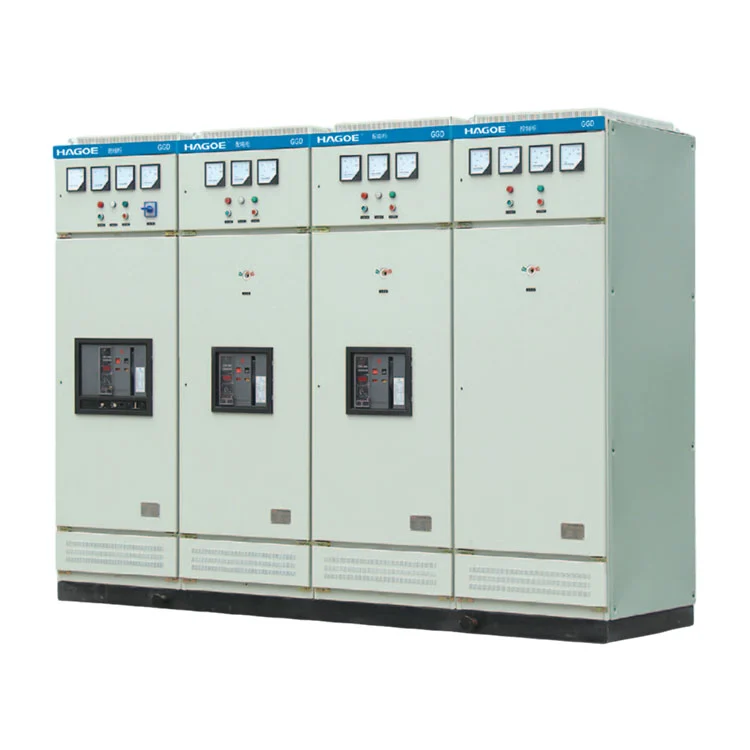

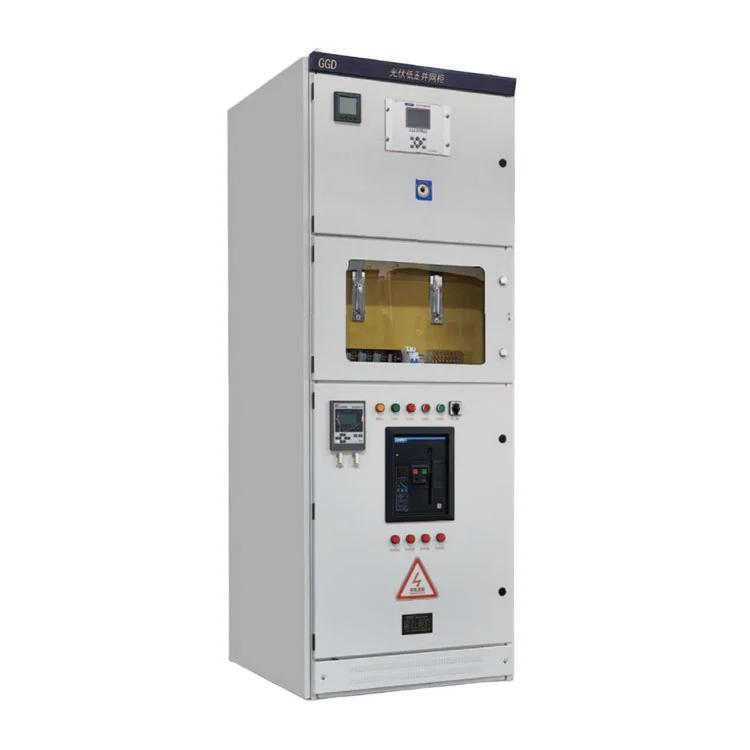

Alat Suis Voltan Rendah GGD

GGD bukan sekadar kandang logam. Ia adalah apemasangan suis voltan rendahmengandungi pemutus litar, bar bas, peranti perlindungan, alat pengukur dan komponen kawalan.

Dalam sistem pengedaran biasa, kuasa dikurangkan melalui pengubah sebelum memasuki suis voltan rendah. Alat Suis Voltan Rendah GGD menerima kuasa melalui litar masuk utama dan mengagihkannya kepada lampu, motor, peralatan pengeluaran dan beban voltan rendah lain melalui litar penyuap individu.

Laluan kuasa asas boleh diwakili sebagai:

Transformer → Litar Masuk Utama → Sistem Bar Bas → Litar Pengumpan → Beban Elektrik

Atas sebab ini, pemilihan gear suis harus mempertimbangkan lebih daripada arus undian.Arus litar pintas prospektif, ciri beban, bilangan litar keluar, susunan bar bas, penyelarasan perlindungan dan keadaan pemasangansemuanya menjejaskan konfigurasi akhir.

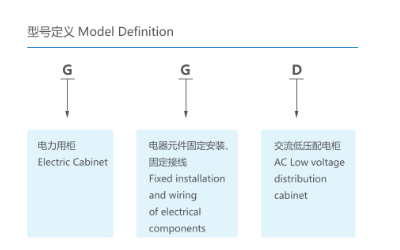

Definisi Model

Ciri-ciri Kejuruteraan

Nilai kejuruteraan utama Alat Suis Voltan Rendah GGD adalah untuk menyediakan platform berstruktur dan boleh diselenggara untuk pengagihan kuasa voltan rendah.

Berdasarkan spesifikasi produk yang dibekalkan, ciri utama termasuk:

Keupayaan Pemutus Litar pintas yang tinggi

Model GGD yang berbeza menyediakan paras semasa pemutus litar pintas berkadar berbeza, membolehkan gear suis dipilih mengikut tahap kerosakan sistem.

Prestasi Tahan Terma dan Dinamik

Kabinet dan sistem konduktif mesti menahan kesan haba dan daya elektromagnet yang dihasilkan semasa keadaan litar pintas. Parameter yang berkaitan termasuk arus tahan masa singkat yang dinilai dan arus tahan puncak dinilai.

Konfigurasi Elektrik Fleksibel

Litar masuk, keluar, beban dan pengedaran boleh dikonfigurasikan mengikut keperluan projek.

Pemasangan dan Penyelenggaraan Praktikal

Seni bina kabinet yang ditubuhkan memudahkan pemasangan peralatan, pemeriksaan litar dan penyelenggaraan seterusnya.

Seni Bina Pengagihan Boleh Berskala

Penilaian semasa yang berbeza tersedia merentas konfigurasi GGD1, GGD2 dan GGD3 untuk memadankan kapasiti pengedaran yang berbeza.

GGD1 / GGD2 / GGD3 — Bagaimana Penilaian Berbeza

Tiga kumpulan GGD tidak seharusnya hanya dilihat sebagai saiz kabinet yang berbeza. Perbezaan utama mereka dikaitkan dengankeupayaan menahan arus dan litar pintas yang dinilai.

Nota Perolehan:Model akhir tidak boleh dipilih semata-mata mengikut arus beban. Tahap litar pintas projek, kapasiti pengubah, penyelarasan perlindungan dan konfigurasi penyuap juga perlu disahkan sebelum membuat pesanan

Prestasi Litar pintas Diterangkan

Dalam pemilihan suis voltan rendah, arus pemutus litar pintas yang dinilai, arus tahan masa singkat dinilai dan arus tahan puncak ternilai menggambarkan aspek prestasi kerosakan yang berbeza.

Arus pemutus litar pintas yang dinilai berkaitan dengan keupayaan suis untuk mengganggu arus litar pintas tertentu di bawah keadaan yang ditetapkan.

Arus tahan masa pendek yang dinilai menunjukkan arus yang boleh ditahan oleh peralatan untuk tempoh tertentu semasa kejadian litar pintas, terutamanya berkaitan dengan tegasan haba.

Arus tahan puncak terkadar berkaitan dengan daya elektromagnet yang berkaitan dengan arus litar pintas puncak.

Atas sebab ini, parameter ini harus dipadankan dengan arus litar pintas prospektif projek dan bukannya memilih kabinet hanya mengikut arus operasi biasa.

Pilihan Konfigurasi Elektrik

Alat Suis Voltan Rendah GGD boleh dikonfigurasikan mengikut topologi pengedaran projek.

Konfigurasi biasa termasuk:

Bahagian Masuk

Menyambung kabinet ke pengubah atau sumber kuasa voltan rendah huluan.

Bahagian Pengumpan Keluar

Menyediakan litar penyuap bebas untuk kawasan atau peralatan yang berbeza.

Beban Motor

Dikonfigurasikan dengan peranti pensuisan, perlindungan dan kawalan yang sesuai untuk aplikasi motor.

Pengagihan Pencahayaan

Menyediakan litar voltan rendah khusus untuk sistem pencahayaan.

Pampasan Kuasa Reaktif

Pampasan kapasitor boleh digabungkan mengikut faktor kuasa projek dan keperluan kuasa reaktif.

Pemeteran dan Pemantauan

Voltan, arus, kuasa, tenaga dan fungsi pemantauan lain boleh digabungkan mengikut keperluan projek.

Direka Sekitar Keadaan Pemasangan Sebenar

Menurut data produk yang dibekalkan, siri GGD bertujuan untuk keadaan operasi biasa berikut:

• Suhu udara persekitaran:-5°C hingga +40°C
• Suhu purata 24 jam:≤ +35°C
• Ketinggian pemasangan:≤ 2,000 m
• Kelembapan relatif pada +40°C:≤ 50%
• Kelembapan relatif pada +20°C: sehingga90%
• Kecenderungan pemasangan:≤ 5° dari satah menegak
• Tidak bertujuan untuk lokasi yang tertakluk kepada getaran, hentaman atau keadaan yang teruk yang boleh menyebabkan kakisan komponen elektrik

Untuk altitud tinggi, kelembapan tinggi, sangat menghakis, getaran tinggi atau persekitaran luar biasa, keadaan tapak sebenar hendaklah disahkan semasa peringkat pertanyaan teknikal supaya peralatan boleh dikonfigurasikan dengan sewajarnya.

Tempat Suis Voltan Rendah GGD Digunakan

Alat suis voltan rendah GGD sesuai untuk aplikasi yang memerlukan pengagihan dan kawalan kuasa voltan rendah terpusat, termasuk:

Loji Janakuasa & Pencawang

Untuk sistem pengagihan voltan rendah dan kuasa tambahan.

Pembuatan Perindustrian

Untuk barisan pengeluaran, jentera, pam, kipas dan beban industri lain.

Perlombongan & Industri Berat

Untuk sistem pengagihan kuasa perindustrian dan perlombongan.

Projek Infrastruktur

Untuk pengagihan voltan rendah di bangunan, infrastruktur perbandaran dan kemudahan awam.

Projek Tenaga Boleh Diperbaharui

Sebagai sebahagian daripada bahagian pengedaran voltan rendah AC bagi projek tenaga boleh diperbaharui, tertakluk kepada keseluruhan seni bina sistem.

Peningkatan Rangkaian Pengedaran

Untuk menaik taraf dan mengembangkan sistem pengagihan voltan rendah sedia ada.

Kabinet Agihan Voltan Rendah GGD lwn Konvensional

Untuk pengedaran kediaman atau berskala kecil, kotak pengedaran asas mungkin mencukupi. Loji industri, pencawang dan projek infrastruktur biasanya memerlukan definisi yang lebih jelaskeupayaan litar pintas, kapasiti bar bas, kuantiti penyuap, konfigurasi perlindungan dan keperluan penyelenggaraan.

Di sinilah pemasangan suis voltan rendah GGD menjadi lebih sesuai untuk aplikasi pengedaran kejuruteraan.

Kawalan Kualiti daripada Lembaran Logam kepada Kabinet Lengkap

GGD ialah pemasangan elektrik yang lengkap, bermakna kualiti produk bergantung bukan sahaja pada komponen individu tetapi juga padaketepatan fabrikasi kabinet, sambungan busbar, kelegaan konduktor, kesinambungan pembumian, pemasangan komponen dan pendawaian kabinet lengkap.

HAGOE menguruskan pengeluaran di bawah sistem pengurusan kualiti ISO9001 dan menggunakan kawalan kualiti daripada bahan masuk dan pemeriksaan komponen melalui ujian kabinet lengkap.

Proses pembuatan biasa termasuk:

Pemeriksaan Masuk → Pemprosesan Lembaran Logam → Pemasangan Kabinet → Pemasangan Busbar → Pemasangan Komponen → Pendawaian → Pemeriksaan Elektrik → Ujian Fungsian → Pemeriksaan Akhir

Untuk projek kejuruteraan, HAGOE boleh menyediakan dokumentasi teknikal, rekod pemeriksaan, dokumen pensijilan, gambar rajah pendawaian dan dokumen berkaitan pemasangan mengikut keperluan perolehan.

Soalan Lazim

Apakah alat suis voltan rendah GGD digunakan?

Alat suis voltan rendah GGD digunakan terutamanya untuk pengagihan kuasa voltan rendah AC, pencahayaan, kawalan dan perlindungan dalam loji kuasa, pencawang, kemudahan perindustrian, perusahaan perlombongan dan projek infrastruktur.

Bagaimanakah saya harus memilih GGD1, GGD2 atau GGD3?

Pemilihan hendaklah berdasarkan arus undian, arus litar pintas prospektif, keperluan penyuap dan konfigurasi sistem.

Bolehkah kabinet GGD disesuaikan?

ya. HAGOE boleh menyesuaikan konfigurasi elektrik mengikut litar masuk, penyuap keluar, pemeteran, perlindungan, pampasan, keperluan kawalan dan dimensi pemasangan.

Adakah GGD sesuai untuk pemasangan luar?

Keadaan operasi standard yang dibekalkan terutamanya bertujuan untuk pemasangan biasa. Penggunaan luar memerlukan pengesahan perlindungan kepungan, suhu, kelembapan, sinaran suria dan keperluan persekitaran lain sebelum konfigurasi.
