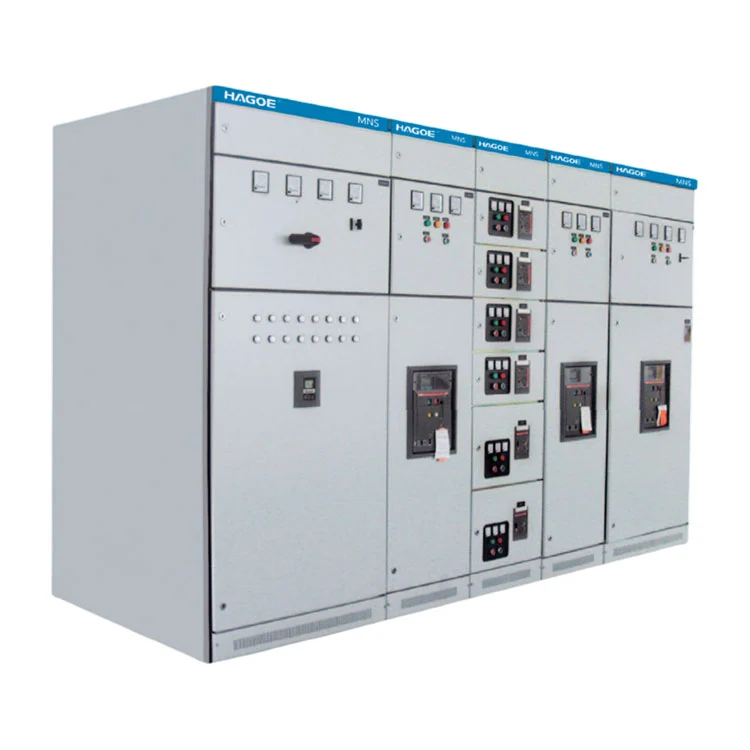

Alat Suis Voltan Rendah MNS

MNS Low Voltage Switchgear ialah sistem suis lengkap voltan rendah yang berpusat pada unit fungsi modular dan seni bina boleh ditarik balik.

Daripada mengkonfigurasi kabinet hanya mengikut kapasiti keseluruhannya, MNS menekankan gabungan piawai unit berfungsi. Pengumpan masuk, litar keluar, unit kawalan motor dan litar pampasan boleh diatur mengikut reka bentuk elektrik projek, membolehkan barisan suis sepadan dengan struktur beban yang berbeza.

HAGOE MNS direka untuk sistem kuasa AC dengan voltan operasi berkadar sehingga 660V, meliputi penukaran kuasa, pengedaran dan fungsi kawalan.

Untuk projek perindustrian yang memerlukan berbilang litar pengedaran, litar kawalan motor MCC dan kawalan elektrik berpusat, seni bina modular menyediakan cara yang lebih berstruktur untuk mengatur fungsi dalaman alat suis.

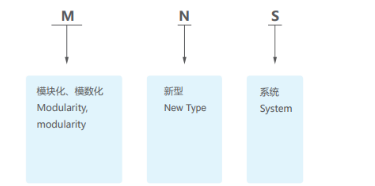

Definisi Model

Tiga Konfigurasi Kabinet Berfungsi

Pusat Pengagihan Kuasa PC

Kabinet PC digunakan untuk kuasa masuk dan pengagihan voltan rendah primer. Bergantung pada penilaian semasa dan keperluan projek, ia boleh menampungPemutus litar siri Emax, MT, 3WN, AH dan MEuntuk sambungan, perlindungan dan pengagihan kuasa masuk.

Pusat Kawalan Motor MCC

Kabinet MCC direka terutamanya untuk beban motor industri. Mengikut dimensi unit laci dan keperluan litar, setiap litar berfungsi boleh menggunakan pemutus litar bekas acuan berkapasiti tinggi atau suis beban berputar dengan perlindungan fius untuk kawalan dan perlindungan motor terpusat.

Kabinet Pampasan Kuasa Reaktif

Kabinet pampasan kuasa reaktif boleh dilengkapi denganfungsi pampasan kuasa reaktif manual, automatik dan jauhmengikut reka bentuk projek, menyokong pengurusan faktor kuasa dalam sistem pengagihan.

Gabungan fungsi PC, MCC dan pampasan membolehkan MNS berfungsi sebagai sistem pengagihan kuasa voltan rendah dan kawalan motor yang lengkap dan bukannya kabinet pengedaran kendiri.

Seni Bina Boleh Tarik untuk Penyelenggaraan Fungsian

MNS menggunakan unit berfungsi boleh ditarik balik. Sistem pengedaran industri selalunya mengandungi sebilangan besar litar suapan dan motor. Dengan peralatan yang dipasang tetap, penyelenggaraan litar individu mungkin memerlukan pemotongan dan kerja medan yang lebih meluas.

Seni bina boleh ditarik balik menyusun setiap litar berfungsi menjadi unit bebas, membolehkan aktiviti penyelenggaraan disasarkan dengan lebih khusus.

Semasa konfigurasi kejuruteraan, unit laci yang sesuai boleh dipilih mengikut jenis litar dan penarafan dan kemudian dipasang melalui modul piawai.

Reka bentuk ini amat sesuai untuk:

Pengagihan industri berbilang litar

Pusat Kawalan Motor

Sistem kuasa barisan pengeluaran yang besar

Bilik elektrik berpusat

Kemudahan industri operasi berterusan

Modul Terpiawai untuk Konfigurasi Khusus Projek

Kelebihan utama Alat Suis Voltan Rendah MNS bukan sahaja strukturnya yang boleh ditarik balik tetapi juga strukturnyareka bentuk modular piawai.

Projek perindustrian mungkin termasuk penyuap masuk berkapasiti tinggi, penyuap kuasa am, litar motor kecil, litar kawalan dan litar pampasan reaktif dalam sistem voltan rendah yang sama. Litar ini mempunyai penarafan arus yang berbeza, keperluan perlindungan dan kaedah kawalan.

Oleh itu konfigurasi MNS hendaklah berdasarkan:

Kapasiti Transformer

Arus Masuk

Kuantiti Pengumpan

Beban Motor

Kaedah Permulaan Motor

Keperluan Perlindungan

Permintaan Kuasa Reaktif

Keperluan Kawalan dan Komunikasi

HAGOE boleh mengkonfigurasi susunan kabinet dan unit berfungsi mengikut rajah satu baris pelanggan, senarai beban atau spesifikasi teknikal projek.

Aplikasi

Alat Suis Voltan Rendah MNS bertujuan untuk sistem perindustrian yang memerlukan pengagihan voltan rendah berpusat dan kawalan motor dan bukannya terhad kepada satu industri tertentu.

Aplikasi biasa termasukloji janakuasa, pencawang, kemudahan petrokimia, metalurgi dan keluli gelek, sistem tenaga pengangkutan, industri ringan dan loji tekstil.

Parameter teknikal

Tahap perlindungan

Persekitaran Perkhidmatan

Syarat perkhidmatan standard untuk MNS hendaklah disahkan mengikut keperluan reka bentuk peralatan. Keadaan biasa termasuk:

• Suhu udara persekitaran:-5°C hingga +40°C
• Suhu purata 24 jam:tidak lebih tinggi daripada +35°C
• Ketinggian:tidak melebihi 2000m
• Kelembapan relatif pada +40°C:tidak melebihi 50%
• Kelembapan relatif yang lebih tinggi boleh diterima pada suhu yang lebih rendah, seperti90% pada +20°C
• Peralatan tidak boleh dipasang dalam persekitaran yang mempunyai pencemaran teruk, kakisan kimia, kebakaran, risiko letupan atau getaran teruk.

Pengangkutan dan penyimpanan biasanya disokong dalam-25°C hingga +55°C. Suhu jangka pendek yang lebih tinggi boleh dipertimbangkan dengan syarat tiada kerosakan yang tidak dapat dipulihkan berlaku.

Untuk aplikasi khas sepertiplatform penggerudian minyak luar pesisir dan loji kuasa nuklear, perjanjian teknikal yang berasingan harus diwujudkan dengan pengilang untuk menentukan keperluan alam sekitar, penebat, struktur, bahan dan ujian.

Keupayaan Kejuruteraan dan Pembuatan HAGOE

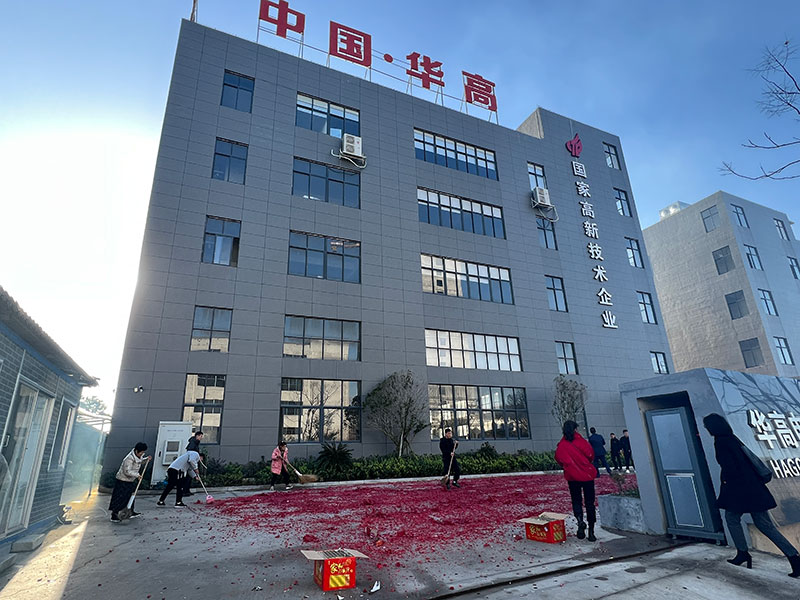

Hagoe Electric Technology Co., Ltd. telah ditubuhkan pada2008dan mempunyai lebih daripada 18 tahun pengalaman dalam penghantaran kuasa, sistem pengagihan dan elektronik kuasa.

Untuk sistem voltan rendah yang lengkap seperti MNS Low Voltage Switchgear, HAGOE menyediakan lebih daripada fabrikasi kabinet standard. Skop kami meliputireka bentuk skim elektrik, konfigurasi unit berfungsi, fabrikasi kabinet, pemasangan komponen, ujian kabinet lengkap dan penghantaran antarabangsa.

Syarikat memeganglebih daripada 34 paten negaradan mengendalikan kemudahan pengeluaran yang dilengkapi dengan mesin pemotong laser Trumpf dari Jerman, mesin lentur AMADA CNC dari Jepun, peralatan tebukan CNC automatik, barisan pengeluaran SMT dan sistem ujian pintar.

Keupayaan pembuatan ini menyokong ketepatan fabrikasi kabinet, ketekalan struktur dan kestabilan pengeluaran, manakala pasukan kejuruteraan menumpukan pada konfigurasi sistem mengikut beban projek, kuantiti litar dan keperluan kawalan.

Kawalan Kualiti & Pematuhan

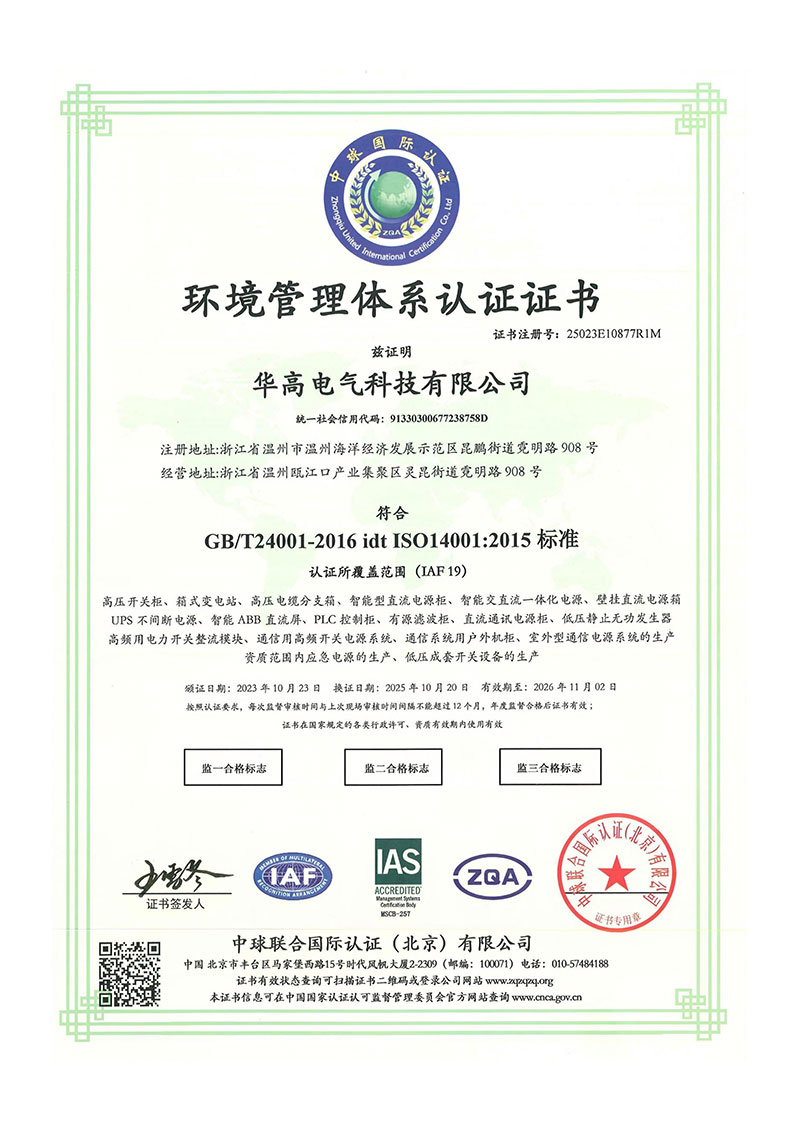

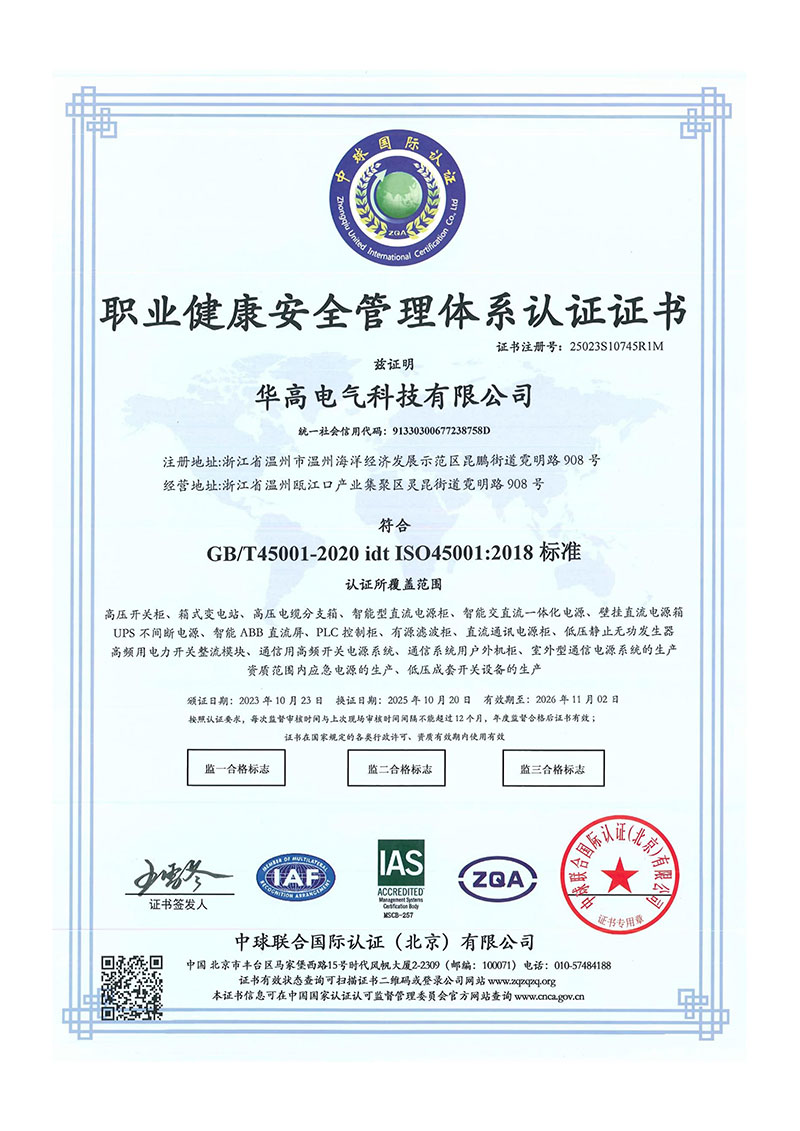

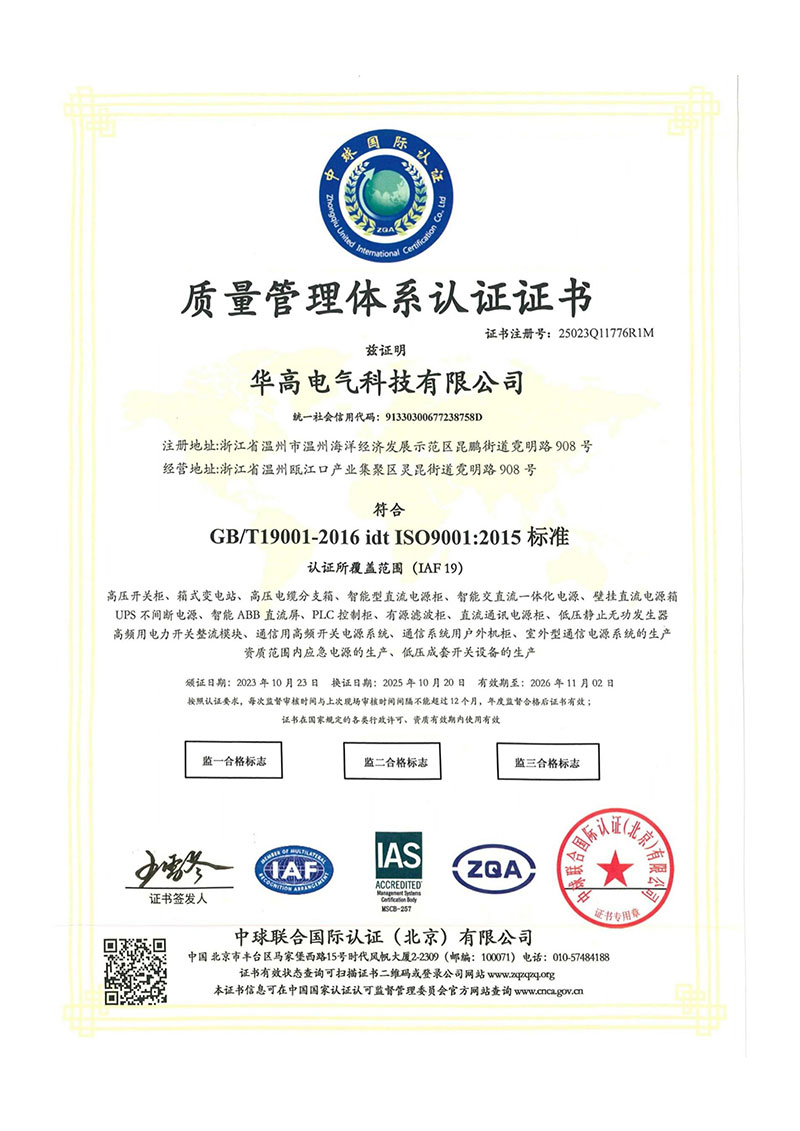

HAGOE beroperasi di bawahPengurusan Kualiti ISO9001, Pengurusan Persekitaran ISO14001 dan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO45001.

Kawalan kualiti MNS meliputi:

Pemeriksaan Bahan Masuk
Pengesahan komponen elektrik utama, bahan kabinet dan bahagian berkaitan terhadap keperluan perolehan dan projek.

Fabrikasi Kabinet
Proses pemotongan laser dan lenturan CNC digunakan untuk mengekalkan ketepatan dimensi dan ketekalan fabrikasi.

Perhimpunan Unit Berfungsi
Pemeriksaan struktur unit laci, operasi mekanikal dan sambungan elektrik.

Busbar dan Pemeriksaan Pendawaian
Pemeriksaan pemasangan busbar, sambungan, penebat dan pendawaian sekunder.

Ujian Elektrik
Pemeriksaan kilang dan ujian prestasi elektrik dijalankan mengikut piawaian yang berkenaan dan spesifikasi teknikal projek.

Pendekatan berasaskan proses ini membantu mengurangkan risiko kualiti yang disebabkan oleh variasi komponen, perbezaan pemasangan dan ketidakkonsistenan pendawaian semasa pengeluaran kelompok.

Mengapa Memilih HAGOE MNS?

Untuk projek Alat Suis Voltan Rendah MNS, prestasi sistem akhir bergantung pada lebih daripada penampilan kabinet.Konfigurasi sistem, padanan komponen, reka bentuk unit laci, susunan busbar, kawalan sekunder dan ujian akhirsemua perlu bekerjasama sebagai satu proses kejuruteraan.

HAGOE menyediakan keupayaan bersepadu daripada R&D dan pembuatan kepada penghantaran projek dan boleh mengkonfigurasi sistem MNS mengikut pelanggan:

Rajah Garis Tunggal

Muatkan Senarai

Spesifikasi Teknikal

Persekitaran Pemasangan

Keperluan Perlindungan

Untuk projek standard, HAGOE boleh menyediakan pemilihan produk dan pengesahan parameter teknikal. Untuk automasi industri, petrokimia, metalurgi dan projek pengedaran berskala besar, pasukan kejuruteraan juga boleh menyokong konfigurasi sistem dan dokumentasi teknikal.
