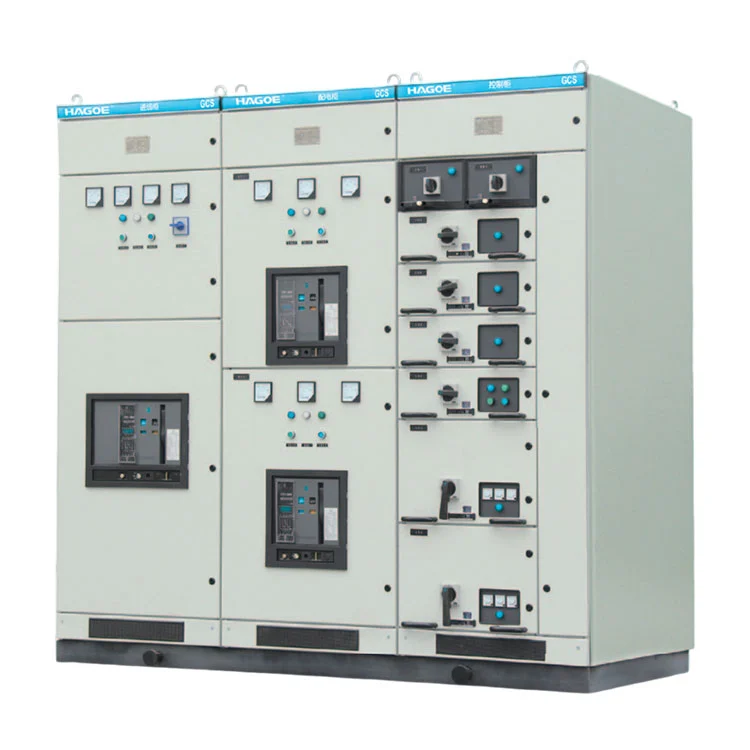

Alat Suis Voltan Rendah GCS

Alat Suis Voltan Rendah GCS adalah lebih daripada kabinet pengedaran voltan rendah konvensional. Ia adalah sistem suis lengkap yang dibangunkan untukaplikasi pengedaran berkapasiti tinggi, berbilang litar dan sangat automatik.

Dalam loji kuasa besar, kemudahan petrokimia, talian pengeluaran metalurgi dan bangunan bertingkat tinggi, sistem voltan rendah mungkin diperlukan untuk mengendalikan pengagihan kuasa masuk, penyuap keluar, kawalan motor berpusat dan pampasan kuasa reaktif dalam infrastruktur elektrik yang sama.

GCS menggunakan unit fungsi boleh ditarik balik untuk mengatur fungsi elektrik yang berbeza dalam susunan kabinet berstruktur, membolehkan litar dikonfigurasikan mengikut keperluan beban sebenar.

Dengan arus undian sehingga4000A, GCS amat sesuai untuk sistem pengedaran voltan rendah yang besar dan bukannya pengedaran pengguna akhir konvensional sahaja.

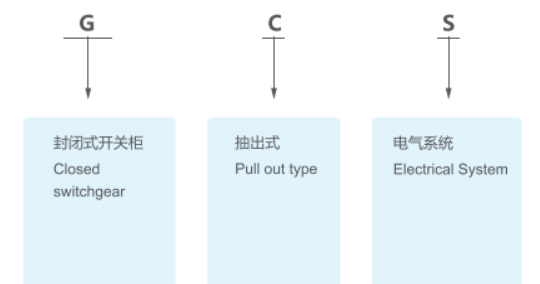

Definisi Model

Tiga Fungsi Elektrik Teras dalam Satu Sistem

GCS boleh dikonfigurasikan sekitar tiga fungsi elektrik utama:

Pengagihan Kuasa Voltan Rendah
Digunakan untuk kuasa masuk, pengedaran busbar dan berbilang litar penyuap keluar.

Kawalan Motor Berpusat
Direka untuk kawalan terpusat bagi jentera pengeluaran, pam, kipas, pemampat dan beban motor industri lain.

Pampasan Kuasa Reaktif
Fungsi pampasan reaktif boleh digabungkan mengikut reka bentuk sistem untuk menyokong pengurusan faktor kuasa dan penggunaan kuasa elektrik yang lebih cekap.

Untuk kemudahan industri yang sangat automatik, GCS juga boleh dikonfigurasikan untuk penyepaduan antara muka dengan komputer penyeliaan, PLC dan sistem kawalan lain, membolehkan suis berfungsi sebagai sebahagian daripada seni bina automasi industri yang lebih luas.

Seni Bina Boleh Tarik untuk Sistem Ketumpatan Litar Tinggi

GCS menggunakan aseni bina voltan rendah boleh ditarik balik, membolehkan unit berfungsi disusun mengikut skema pengagihan.

Projek perindustrian yang besar mungkin memerlukan berbilang litar dengan penarafan dan fungsi yang berbeza dalam barisan suis yang sama. Dengan konfigurasi tetap sepenuhnya, penyelenggaraan litar, pengubahsuaian sistem dan servis peralatan boleh menjadi lebih terhad.

GCS mengatur litar melalui unit fungsi boleh ditarik balik, mewujudkan susunan yang lebih berstruktur untuk fungsi pengedaran, kawalan dan perlindungan.

Seni bina ini amat sesuai untuk:

Sistem pengedaran berbilang suapan

Aplikasi MCC berpusat

Projek automasi perindustrian yang besar

Sistem pengeluaran yang memerlukan penyelenggaraan peralatan yang cekap

Direka untuk Sistem Kuasa Industri Automatik

GCS amat sesuai untuk sistem pengedaran yang memerlukan antara muka komputer dan tahap automasi yang lebih tinggi.

Sistem kuasa industri moden memerlukan lebih daripada pengagihan kuasa asas. Operator juga mungkin memerlukan akses kepada status pengendalian, parameter litar dan maklumat kawalan. Oleh itu, perkakas suis voltan rendah perlu bersambung dengan berkesan dengan seni bina kawalan industri yang lebih luas.

Bergantung pada keperluan projek, GCS boleh menggabungkan komponen pengukuran, perlindungan dan kawalan yang sesuai serta antara muka dengan PLC, sistem penyeliaan atau komputer industri.

Gabungan pengagihan kuasa dan kawalan ini menjadikan GCS sesuai untuk industri pengeluaran berterusan seperti petrokimia, metalurgi, penjanaan kuasa dan pembuatan tekstil.

Parameter teknikal

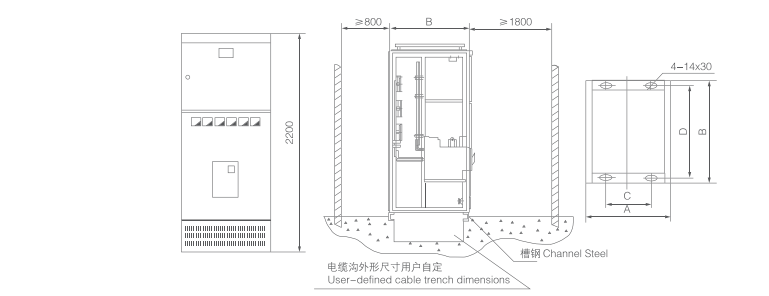

Gambarajah Pemasangan

Alat Suis Voltan Rendah GCS lwn. GCK

Kedua-dua GCS dan GCK menggunakan seni bina boleh ditarik balik, tetapi aplikasi kejuruteraan biasa mereka adalah berbeza.

GCK biasanya digunakan untukpengagihan voltan rendah industri dan kawalan motor, dengan penekanan pada aplikasi PC dan MCC.

GCS lebih menjurus kepadasistem pengedaran voltan rendah berkapasiti tinggi, berketumpatan tinggi dan sangat automatik. Dengan arus berkadar sehingga 4000A, ia direka untuk aplikasi bersepadu yang melibatkan pengedaran berskala besar, kawalan motor terpusat dan pampasan kuasa reaktif.

Oleh itu pemilihan produk harus mempertimbangkan:

Kapasiti Sistem → Bilangan Litar Masuk/Keluar → Beban Motor → Keperluan Automasi → Pampasan Reaktif → Ruang Pemasangan → Keperluan Penyelenggaraan

Industri Berkenaan

Loji Kuasa

GCS boleh digunakan dalam sistem kuasa tambahan voltan rendah di loji kuasa, menyediakan pengedaran dan kawalan berpusat untuk peralatan tambahan, beban motor dan beban voltan rendah yang lain.

Kemudahan Petrokimia

Kemudahan petrokimia biasanya melibatkan operasi berterusan dan tahap automasi yang tinggi. GCS boleh digunakan pada pengagihan kuasa dan kawalan motor terpusat dalam persekitaran ini.

Metalurgi dan Industri Berat

Untuk saluran pengeluaran besar dan beban motor berkuasa tinggi, GCS menyediakan penyelesaian berstruktur untuk pengagihan voltan rendah berbilang litar dan kawalan berpusat.

Bangunan Bertingkat

GCS boleh disepadukan ke dalam sistem pengagihan voltan rendah di bangunan besar untuk pengagihan terpusat kuasa, lampu dan beban voltan rendah yang lain.

Piawaian dan Pematuhan Reka Bentuk

Sistem GCS direka bentuk mengikut piawaian yang berkenaan untuk suis dan alat kawalan voltan rendah, termasuk:

• IEC 439-1 — Alat Suis dan Alat Kawalan Voltan Rendah
• GB/T 7251 — Alat Suis dan Alat Kawalan Voltan Rendah
• ZBK 36001 — Alat Suis Lengkap Boleh Tarik Voltan Rendah
• GB/T 7251.12-2013

Piawaian projek yang berkenaan, konfigurasi komponen dan keperluan ujian boleh ditakrifkan mengikut pasaran sasaran dan spesifikasi teknikal projek.

Kawalan Kualiti

HAGOE mengendalikan pengeluaran di bawahISO9001, ISO14001 dan ISO45001sistem pengurusan dan menggunakan kawalan kualiti berasaskan proses untuk melengkapkan peralatan elektrik.

Peringkat kawalan kualiti GCS utama termasuk:

Kualiti Komponen : Pengesahan model komponen, penilaian dan padanan untuk litar masuk, keluar, kawalan dan perlindungan.

Fabrikasi Kabinet: Kawalan pemotongan laser, lenturan CNC dan ketepatan pemasangan kabinet.

Sistem Busbar: Pengesahan spesifikasi busbar, sambungan, kualiti pemasangan dan keperluan penebat.

Unit Berfungsi: Pemeriksaan pemasangan unit boleh ditarik balik, struktur mekanikal dan sambungan elektrik.

Kawalan Sekunder: Pemeriksaan pendawaian kawalan, terminal, pengukuran dan litar isyarat.

Ujian Kabinet Lengkap: Pemeriksaan pra-penghantaran dan ujian prestasi elektrik mengikut keperluan projek yang berkenaan.

Soalan Lazim

Apakah kegunaan Alat Suis Voltan Rendah GCS?

GCS digunakan terutamanya untuk pengagihan kuasa voltan rendah, kawalan motor berpusat dan pampasan kuasa reaktif dalam loji kuasa, kemudahan petrokimia, metalurgi, loji tekstil, bangunan bertingkat tinggi dan aplikasi perindustrian lain.

Apakah arus undian maksimum GCS?

GCS boleh dikonfigurasikan dengan arus undian sehingga 4000A, dengan penarafan akhir ditentukan oleh reka bentuk bar bas dan penyuap masuk.

Apakah penarafan voltan yang tersedia?

Sistem ini direka bentuk untuk sistem AC voltan rendah 380V, 400V dan 660V dengan frekuensi undian 50Hz atau 60Hz.

Bolehkah GCS digunakan untuk kawalan motor?

ya. GCS boleh dikonfigurasikan dengan unit berfungsi berkaitan MCC untuk kawalan terpusat, pengedaran dan perlindungan motor industri.

Bolehkah GCS memasukkan pampasan kuasa reaktif?

ya. Fungsi pampasan kuasa reaktif boleh digabungkan mengikut reka bentuk projek dan keperluan pengurusan faktor kuasa.
