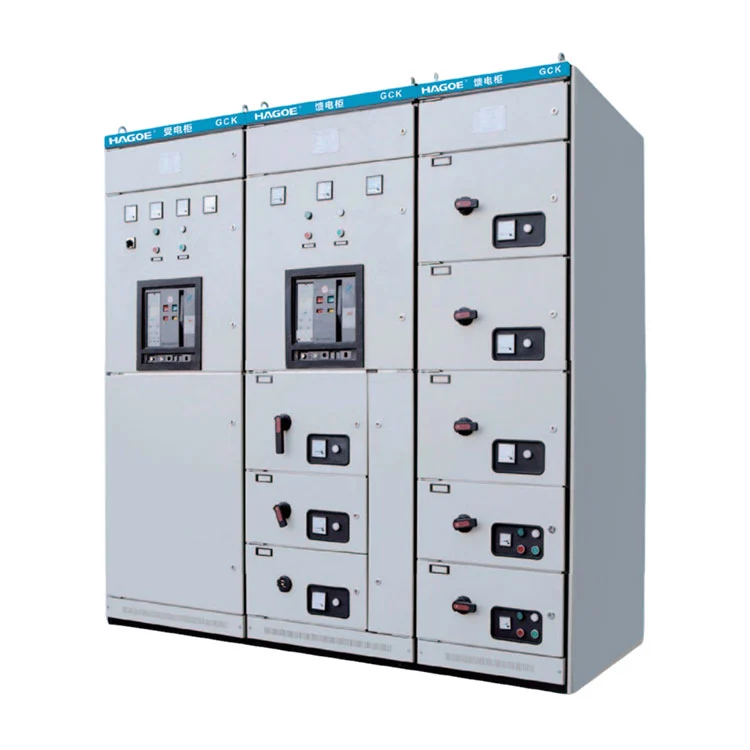

Alat Suis Voltan Rendah GCK

Reka bentuk boleh ditarik balik GCK Low Voltage Switchgear membolehkan gabungan fleksibel unit fungsi yang berbeza, menyepadukan lebih banyak litar pengagihan kuasa, kawalan dan perlindungan dalam ruang kabinet yang terhad. Ia sesuai untuk loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, dan projek automasi industri. Perbezaan terbesar antara ia dan suis voltan rendah tetap biasa terletak pada reka bentuk unit berfungsi yang boleh ditarik balik.

Untuk projek perindustrian, suis voltan rendah selalunya bukan sahaja mengagihkan kuasa tetapi juga mengawal banyak motor, pam, kipas, penghantar dan beban talian pengeluaran. Jika semua litar menggunakan struktur pemasangan tetap, penyelenggaraan atau penggantian litar tertentu boleh mengakibatkan gangguan kuasa yang panjang dan masa operasi.

Dua Pusat Berfungsi

Sistem GCK menggabungkan dua bahagian berfungsi utama:

PC — Pusat Pengagihan Kuasa

Digunakan untuk menerima, mengedar dan menyuap kuasa elektrik voltan rendah. Litar masuk, pengganding bas dan penyuap keluar boleh dikonfigurasikan mengikut skema pengagihan projek.

MCC — Pusat Kawalan Motor

Direka untuk pensuisan motor, kawalan, perlindungan dan pengedaran. Beban biasa termasuk pam, kipas, pemampat, penghantar dan motor yang digunakan dalam sistem pengeluaran.

Seni bina PC + MCC ini membolehkan GCK menangani keperluan pengagihan kuasa dan kawalan motor dalam sistem suis voltan rendah bersepadu.

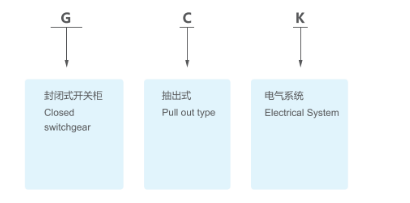

Definisi Model

Mengapa Reka Bentuk Boleh Tarik Penting dalam Aplikasi Perindustrian

Sistem MCC perindustrian mungkin mengandungi berpuluh-puluh litar motor, dengan setiap motor mempunyai penarafan kuasa yang berbeza, kaedah permulaan dan keperluan perlindungan. Unit fungsi boleh ditarik balik membolehkan litar disusun mengikut keperluan beban sebenar sambil mengekalkan susunan dalaman berstruktur.

Bagi kakitangan penyelenggaraan, seni bina juga boleh mengurangkan gangguan yang tidak perlu dengan litar lain dan membenarkan unit berfungsi individu diperiksa, diservis atau diganti dengan lebih cekap.

Apabila menilai Alat Suis Voltan Rendah GCK, pembeli harus melihat melangkaui dimensi kabinet dan dinilai semasa dan mempertimbangkan:

Konfigurasi Unit Berfungsi → Saling Kunci Elektrik → Susunan Busbar → Penyelarasan Perlindungan → Kebolehcapaian Penyelenggaraan

Parameter teknikal

Prestasi Elektrik

Alat Suis Voltan Rendah GCK mempunyai kapasiti pecah yang tinggi dan direka bentuk untuk kestabilan terma dan dinamik dalam sistem pengagihan kuasa voltan rendah.

Apabila kerosakan litar pintas berlaku, alat suis bukan sahaja perlu mempertimbangkan arus operasi biasa tetapi juga menahan kesan terma dan elektrodinamik yang dijana semasa litar pintas.

Oleh itu, reka bentuk elektrik yang lengkap diperlukan, merangkumi struktur kabinet, sistem busbar, jarak penebat, kaedah sambungan, dan komponen pelindung.

HAGOE melaksanakan kawalan proses penuh ke atas peralatan semasa pembuatan, termasuk pemprosesan kepingan logam, pemasangan busbar, pemasangan komponen, pendawaian sekunder dan ujian kabinet keseluruhan.

GCK lwn. GGD: Mana Yang Sesuai dengan Projek?

Jika projek itu terutamanya melibatkan pengagihan kuasa voltan rendah am, struktur tetap seperti GGD (Gas Distribution Device) biasanya mencukupi.

Jika projek itu merangkumi sebilangan besar litar motor dan lebih menekankan kepada ketumpatan litar, pengurusan unit berfungsi dan kemudahan penyelenggaraan, Alat Suis Voltan Rendah GCK (Gas Distribution Controller) biasanya merupakan pilihan yang lebih baik.

GCK bukan sekadar "versi GGD yang dinaik taraf"; kedua-duanya lebih sesuai dengan seni bina pengagihan kuasa yang berbeza.

Senario Aplikasi

Pembuatan Perindustrian

GCK boleh digunakan untuk barisan pengeluaran, jentera, sistem pam, kipas dan peralatan pembuatan automatik di mana pengagihan kuasa berpusat dan kawalan motor diperlukan.

Rawatan Air & Stesen Pam

Untuk kemudahan rawatan air dan stesen pam yang mengandungi berbilang pam, motor dan beban tambahan, unit berfungsi MCC boleh disusun mengikut litar motor individu.

Perlombongan & Industri Berat

Kemudahan perlombongan, metalurgi dan industri berat biasanya mengandungi kepekatan beban motor yang tinggi. GCK boleh dikonfigurasikan untuk pengedaran terpusat, kawalan motor dan perlindungan.

Projek Infrastruktur

GCK boleh menyokong pengedaran voltan rendah berpusat dan keperluan kawalan motor dalam bangunan besar, infrastruktur perbandaran dan projek berkaitan pengangkutan.

Persekitaran Operasi

Alat Suis Voltan Rendah GCK sesuai untuk persekitaran elektrik industri am:

Ketinggian pemasangan: ≤2,000 meter

Suhu persekitaran: -5°C hingga +40°C

Suhu purata 24 jam: ≤ +35°C

Kelembapan relatif pada +40°C: ≤50%

Kelembapan relatif pada +20°C: Sehingga 90%

Sudut kecondongan pemasangan: ≤5° (arah menegak)

Tidak sesuai untuk lokasi yang mempunyai risiko kebakaran atau letupan, pencemaran teruk, kakisan kimia atau getaran teruk.

Pengangkutan dan penyimpanan: Keadaan pengangkutan/penyimpanan ialah -25°C hingga +55°C, dengan suhu pendedahan jangka pendek sehingga +70°C. Jika keadaan tapak sebenar melebihi had di atas, seperti altitud tinggi, kelembapan tinggi, persekitaran menghakis atau suhu tidak normal, keadaan khusus hendaklah dinyatakan semasa fasa perolehan untuk penilaian dan konfigurasi teknikal.

Keupayaan Kejuruteraan dan Pembuatan HAGOE

Hagoe Electric Technology Co., Ltd. telah ditubuhkan pada2008dan mempunyai lebih daripada18 tahun pengalaman dalam penghantaran kuasa, sistem pengagihan, elektronik kuasa dan penyelesaian elektrik tenaga baharu.

Untuk peralatan voltan rendah yang lengkap seperti GCK, keupayaan pembuatan melibatkan lebih daripada fabrikasi kabinet. Ia termasukkejuruteraan elektrik, pemprosesan kepingan-logam, sistem busbar, pemasangan komponen, pendawaian sekunder dan ujian kabinet lengkap.

HAGOE mengendalikan pasukan R&D profesional dan pangkalan pembuatan moden, dengan modal berdaftar sebanyakRMB 51 jutadanlebih daripada 34 paten negara.

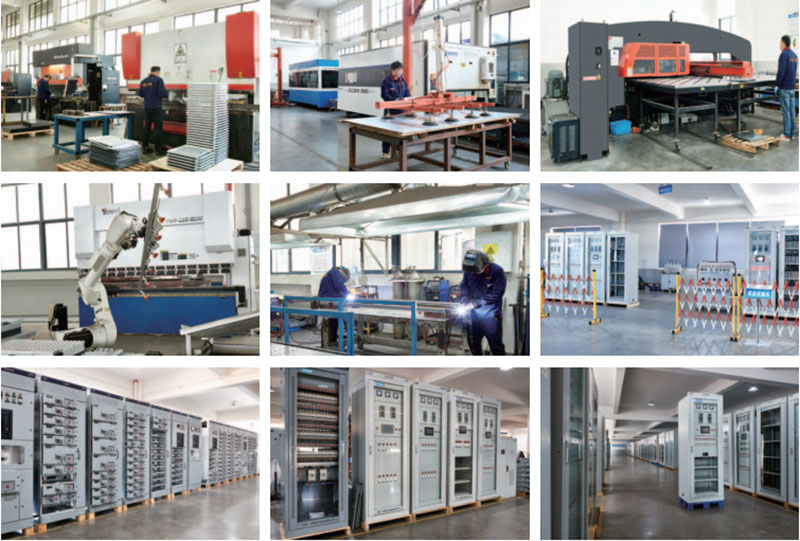

Peralatan pembuatan termasuk:

• Mesin pemotong laser Trumpf dari Jerman
• Mesin lentur CNC AMADA dari Jepun
• Mesin tebukan CNC automatik
• Barisan pengeluaran SMT
• Peralatan ujian penuaan pintar
• EMC, perlindungan IP dan peralatan ujian alam sekitar

Keupayaan ini menyokong ketepatan fabrikasi kabinet, ketekalan pengeluaran dan kawalan kualiti untuk pemasangan suis yang lengkap.

Soalan Lazim

Untuk apa GCK Low Voltage Switchgear digunakan terutamanya?

GCK digunakan terutamanya untuk pengagihan kuasa voltan rendah, kawalan motor dan pengagihan lampu di loji janakuasa, pencawang, kemudahan pembuatan, perlombongan, rawatan air dan projek infrastruktur.

Apakah voltan kerja maksimum GCK?

Voltan kerja maksimum ialah 660V AC, direka untuk sistem pengedaran AC voltan rendah 50Hz.

Apakah arus undian maksimum?

Arus undian boleh mencapai 3150A, dengan konfigurasi akhir ditentukan oleh keperluan masuk, bar bas dan penyuap.

Mengapakah GCK sesuai untuk aplikasi MCC?

GCK menggunakan unit berfungsi boleh ditarik balik dan menggabungkan pusat kawalan motor MCC, membolehkan litar motor dikonfigurasikan mengikut kuasa motor, kaedah permulaan dan keperluan perlindungan.

Apakah perbezaan utama antara GCK dan GGD?

GGD ialah kabinet pengedaran voltan rendah tetap yang biasa digunakan untuk pengagihan kuasa konvensional. GCK menggunakan unit berfungsi boleh ditarik balik dan lebih sesuai untuk sistem perindustrian yang memerlukan berbilang penyuap, litar kawalan motor dan fleksibiliti penyelenggaraan yang lebih besar.
