Panel Bekalan Kuasa HAGOE GZDW DCmenyediakan kuasa tambahan DC yang boleh dipercayai untuk pencawang, loji kuasa dan sistem perindustrian, dengan output 110V/220V, pengecasan modular dan pemantauan pintar.
Panel Bekalan Kuasa HAGOE GZDW DCialah sistem kuasa tambahan DC bersepadu yang direka untuk pencawang, loji kuasa, kemudahan industri dan infrastruktur elektrik kritikal. Dibangunkan olehHAGOE Electric Technology Co., Ltd., pengeluar peralatan bekalan kuasa yang ditubuhkan di2008, yangsiri GZDWmenggabungkan penukaran AC/DC, pengurusan pengecasan bateri, pengedaran DC, pemantauan penebat dan penyeliaan sistem pintar dalam satu kabinet.
Tidak seperti kabinet pengecas DC yang ringkas,sistem GZDWdireka bentuk sebagai penyelesaian kuasa kendalian DC yang lengkap. Ia menyediakan kuasa DC yang stabil untuk perlindungan geganti, operasi suis, peralatan automasi, sistem komunikasi dan litar sekunder lain yang memerlukan ketersediaan kuasa berterusan.
Sistem ini menyokong berbilang konfigurasi bateri, termasuk:
Panel Bekalan Kuasa DC Asid Plumbum GZDW
Panel Bekalan Kuasa Litium DC GZDW
Panel Bekalan Kuasa DC Ni-Cd GZDW
Ia juga boleh dikonfigurasikan sebagaiKabinet pengecas 48V DC, Kabinet pengecas 110V DCdanKabinet pengecas 220V DCmengikut keperluan voltan aplikasi yang berbeza.
Dengan unit pengecasan modular, pemantauan pintar dan pelbagai pilihan komunikasi,siri GZDWmenyediakan platform kuasa DC yang fleksibel untuk projek EPC domestik dan luar negara.
Dalam pencawang moden dan sistem elektrik perindustrian, kebolehpercayaan kuasa DC secara langsung mempengaruhi operasi geganti perlindungan, pemutus dan peralatan automasi.
ThePanel Bekalan Kuasa GZDW DCmengintegrasikan bahagian fungsi berikut:
Input AC dan pembetulan
Sistem menukarAC380Vinput kuasa ke dalam output DC yang stabil melalui modul pengecasan kecekapan tinggi. Modul pengecasan berbilang boleh beroperasi secara selari untuk meningkatkan lebihan dan fleksibiliti penyelenggaraan.
Pengecasan dan pengurusan bateri
Sistem ini menyokong pengecasan terapung, menyamakan pengecasan dan fungsi pengurusan bateri. Jenis bateri yang berbeza boleh dipilih mengikut keperluan projek, termasuk asid plumbum, litium dan bateri Ni-Cd.
Pengagihan DC
Output DC diedarkan melalui litar penyuap bebas dengan fungsi perlindungan dan pemantauan, memberikan kuasa yang boleh dipercayai untuk peralatan sekunder.
Penyeliaan sistem
Unit pemantauan pintar secara berterusan merekodkan keadaan operasi, penggera dan peristiwa bersejarah, membantu pengendali mengenal pasti status sistem dan keperluan penyelenggaraan.
TheHG-E5(7 inci) danHG-E6Sistem pemantauan (10.4 inci) mewakili evolusi HAGOE daripada sistem DC kendalian kunci tradisional kepada platform kawalan sentuh industri pintar.
Sistem pemantauan menyokong seni bina sistem DC yang berbeza:
Bateri tunggal dengan pengecas tunggal, Bateri tunggal dengan pengecas berganda, Bateri berganda dengan pengecas tunggal, Bateri berganda dengan pengecas berganda
Skrin sentuh warna gred industri menyediakan antara muka yang lebih jelas untuk operasi, tetapan parameter dan analisis kerosakan.
Fungsi pemantauan utama termasuk:
Pemantauan modul pengecasan, Pemeriksaan bateri, Pemantauan penebat cawangan, Pemantauan status suis, Rakaman kerosakan sejarah, Pengurusan komunikasi
Sistem boleh menyimpanlebih daripada 500,000 rekod kesalahan dan operasi sejarah, menyediakan sokongan data berharga untuk analisis penyelenggaraan.
Antara muka komunikasi yang tersedia:
RS232
RS485
RJ45 Ethernet
Protokol komunikasi pilihan termasuk:
MODBUS
IEC61850
CDT
Menyokong Keperluan Bekalan Kuasa DC Berbeza
Thesiri GZDWboleh dikonfigurasikan dengan teknologi bateri yang berbeza mengikut keperluan aplikasi.

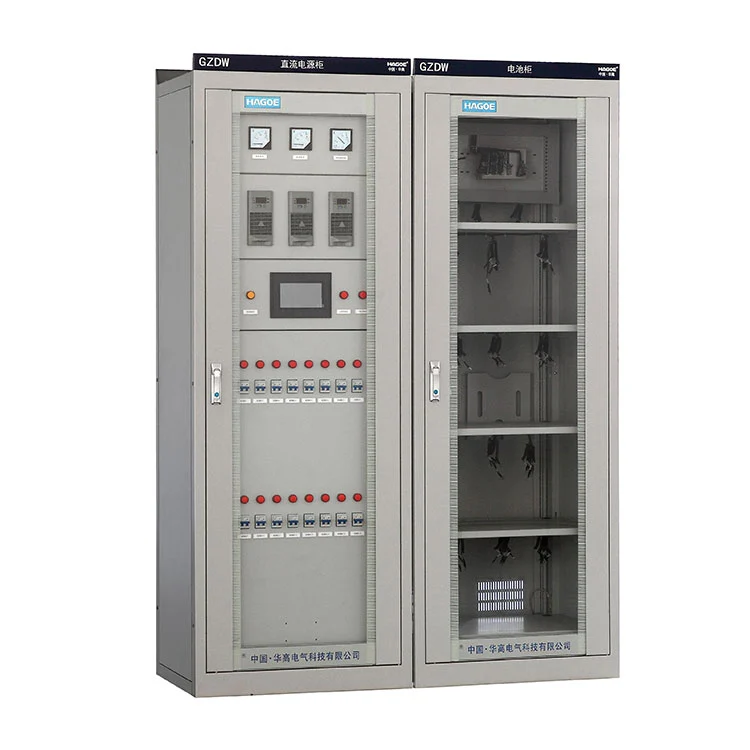

ThePanel Bekalan Kuasa DC Asid Plumbum GZDWkekal sebagai konfigurasi yang digunakan secara meluas untuk pencawang konvensional dan aplikasi industri kerana teknologi matang, prestasi yang stabil dan kelebihan kosnya.

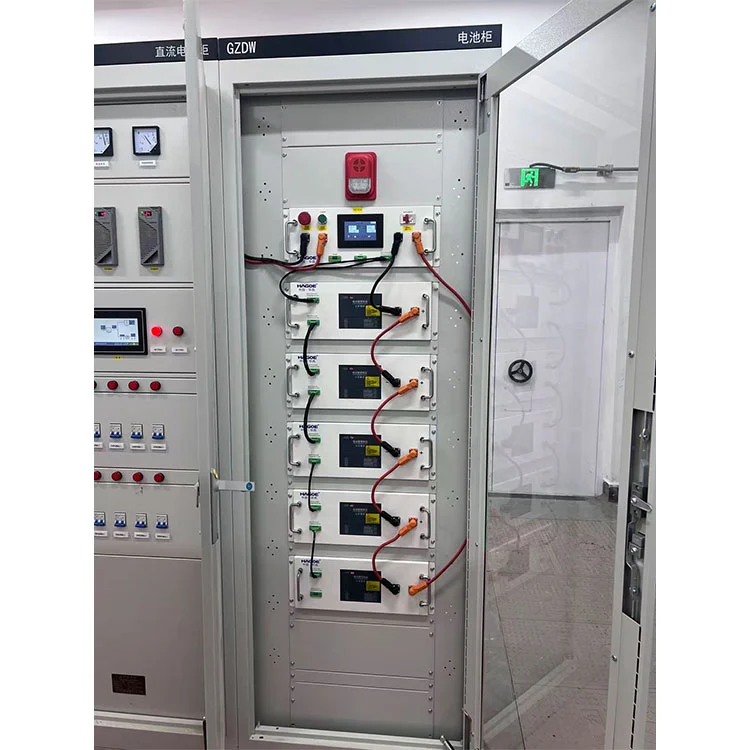

ThePanel Bekalan Kuasa Litium DC GZDWsesuai untuk projek yang memerlukan kepadatan tenaga yang lebih tinggi, keperluan penyelenggaraan yang dikurangkan dan ruang pemasangan yang padat.
Sistem pengurusan bateri (BMS) integrasi boleh dipertimbangkan mengikut spesifikasi projek.

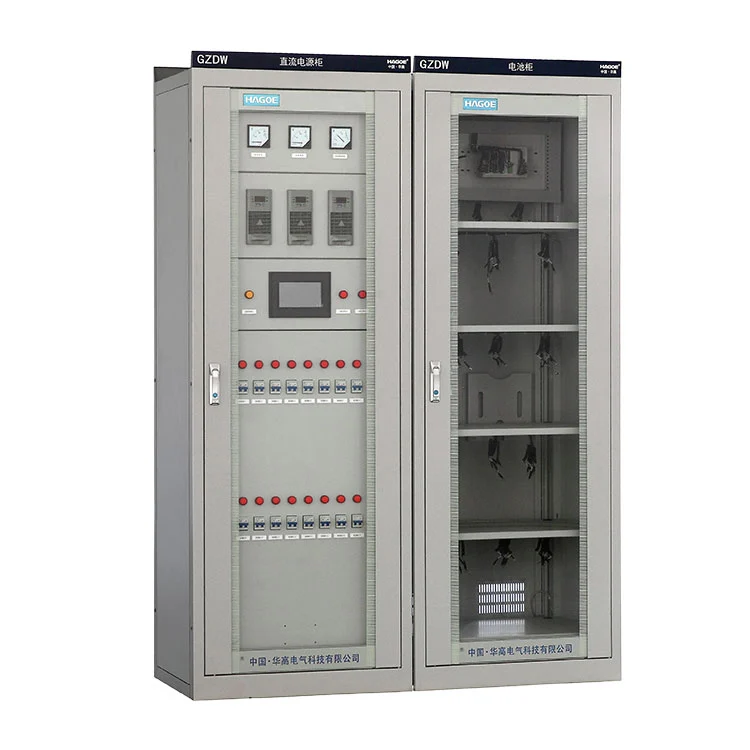

ThePanel Bekalan Kuasa DC Ni-Cd GZDWboleh digunakan dalam persekitaran yang mencabar di mana toleransi suhu yang luas dan hayat perkhidmatan yang panjang adalah faktor penting.
HAGOE boleh mengesyorkan konfigurasi bateri yang sesuai berdasarkan paras voltan, persekitaran pemasangan, keadaan operasi dan keperluan penyelenggaraan.
| Parameter | Spesifikasi |
|---|---|
| Voltan Masukan Ternilai | AC 380V ±20% |
| Kekerapan Dinilai | 50Hz ±10% |
| Voltan Keluaran Ternilai | DC 110V / DC 220V |
| Julat Voltan Keluaran | DC 90–130V / DC 180–260V |
| Modul Pengecasan | HG-T, HG-Z, HG-F |
| Modul Pengecasan Semasa | 10A, 20A, 30A; 5A, 10A, 20A, 30Abergantung kepada modul |
| Modul Pemeriksaan Bateri | HG-X, sehingga 4 modul |
| Pemantauan Penebat Cawangan | HG-J, sehingga 16 modul |
| Modul Penyongsang | HG-N1K, 1K / 2K / 3K / 5K |
| Modul Nilai Tukar | HG-K, sehingga 16 modul |
| Paparan Pemantauan | HG-E57 inci /HG-E610.4 inci |
| Antaramuka Komunikasi | RS232 / RS485 / RJ45 |
| Protokol Komunikasi | MODBUS, IEC61850, CDTpilihan |
| Rekod Sejarah | Lebih daripada 500,000rekod kesalahan dan operasi |
| Dimensi Kabinet | 800 × 600 × 2260 mm / 2360 mm |
| Konfigurasi Kabinet | Dimensi bukan standard tersedia atas permintaan |
Untuk konfigurasi khusus projek, kapasiti pengecasan akhir, kapasiti bateri, bilangan litar penyuap dan modul pemantauan harus ditentukan daripada senarai beban DC dan reka bentuk sistem dan bukannya dipilih daripada spesifikasi kabinet nominal sahaja.

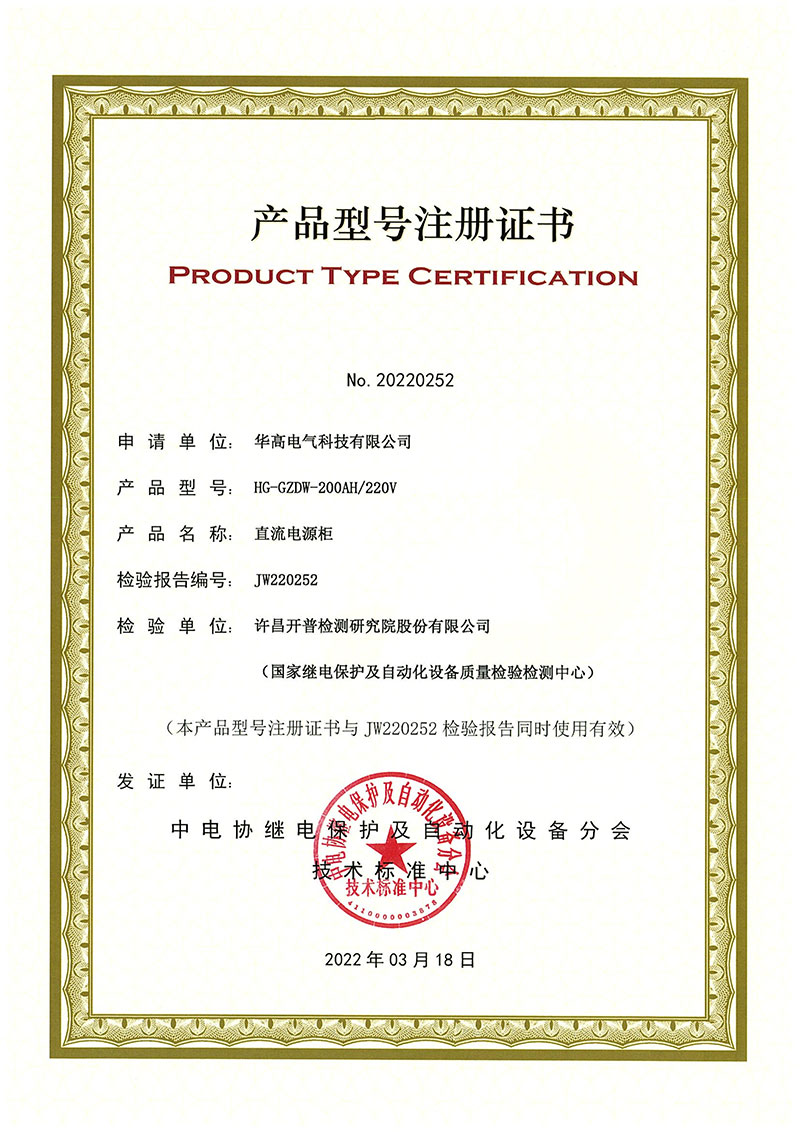

ThePanel Bekalan Kuasa DC HG-GZDW-200AH/220Vtelah dikenakan ujian jenis olehXuchang Kaipu Testing and Research Institute Co., Ltd.Sampel ujian dikenal pasti sebagaiAC380V / DC220V / 40A, dengan satu unit diserahkan untuk ujian.
Ujian dijalankan dari9 Mac hingga 14 Mac 2022, di bawah laporan No.JW220252. Ujian dikelaskan sebagai aujian jenis, dengan asas ujian termasukDL/T 459-2017, Peralatan Bekalan Kuasa DC Kuasa Elektrik, bersama-sama denganGB/T 17626.18-2016untuk ujian imuniti gelombang berayun yang dilembapkan.
Menurut kesimpulan laporan, item yang diujimemenuhi keperluan piawaian ujian yang berkenaan.
| item | Maklumat Laporan Ujian |
|---|---|
| produk | Panel Bekalan Kuasa DC |
| Model | HG-GZDW-200AH/220V |
| Spesifikasi Sampel | AC380V / DC220V / 40A |
| Kuantiti Sampel | 1 unit |
| Laporan No. | JW220252 |
| Jenis Ujian | Jenis Ujian |
| Tempoh Ujian | 9–14 Mac 2022 |
| Standard Ujian | DL/T 459-2017 |
| Asas Ujian EMC | GB/T 17626.18-2016 |
| Makmal Pengujian | Xuchang Kaipu Testing and Research Institute Co., Ltd. |
| Kesimpulan Ujian | Item yang diuji memenuhi keperluan yang berkenaan |
Laporan ini menyediakanbukti ujian khusus modeluntuk konfigurasi HG-GZDW-200AH/220V dan boleh dirujuk semasa penilaian teknikal dan perolehan projek. Laporan ujian harus dipertimbangkan bersama-sama dengan konfigurasi produk semasa dan keperluan teknikal khusus projek.
Ringkasan Laporan Ujian
Panel Bekalan Kuasa DC HG-GZDW-200AH/220V telah lulus ujian jenis di Xuchang Kaipu Testing and Research Institute Co., Ltd. pada Mac 2022. Semua item yang diuji memenuhi keperluan DL/T 459-2017 dan GB/T 17626.18-2016.
No. Laporan JW220252 tersedia untuk rujukan teknikal dan dokumentasi perolehan projek.
Dibina Sekitar Pengalaman Pengilangan Peralatan Kuasa DC HAGOE
HAGOE Electric Technology Co., Ltd.ditubuhkan pada2008di Wenzhou, China, dengan pengalaman pembuatan meliputi kabinet bekalan kuasa DC, sistem kuasa bersepadu AC/DC, sistem UPS, suis, pencawang dan pemasangan elektrik voltan rendah.
Untuk projek GZDW, pembuatan melibatkan lebih daripada pemasangan kabinet. Modul pengecasan, komponen pemantauan, peranti perlindungan, pendawaian dalaman dan bahagian pengedaran DC perlu berfungsi sebagai satu sistem yang diselaraskan.

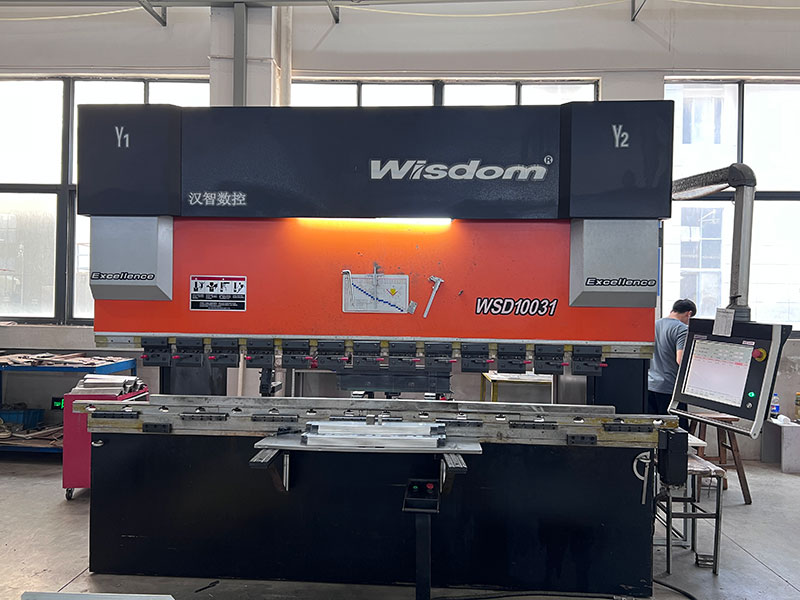

Kawalan kualiti pengeluaran merangkumi peringkat utama termasuk:

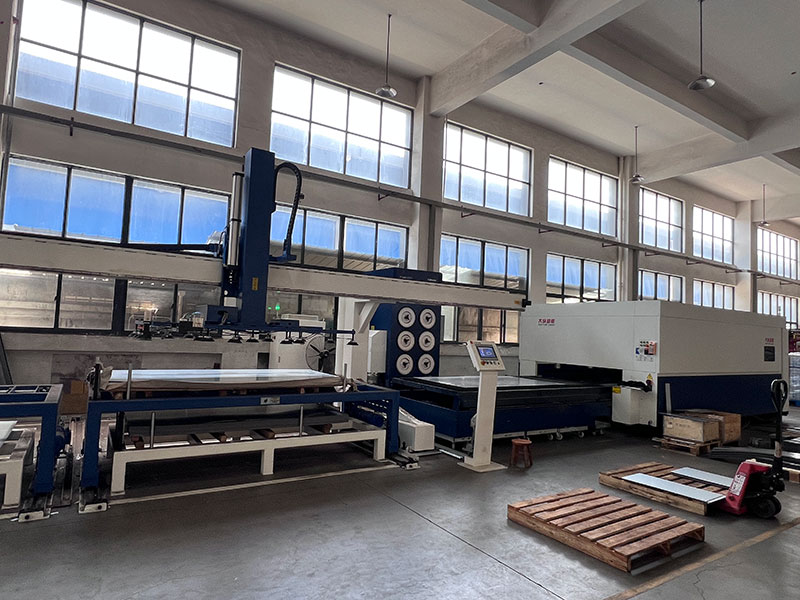

Fabrikasi dan kemasan kabinet— Pemprosesan kepingan-logam, pemasangan kepungan dan rawatan permukaan disiapkan mengikut lukisan kabinet yang diluluskan.
Pemasangan elektrik— Bar bas, modul pengecasan, unit pemantauan, komponen perlindungan dan terminal dipasang mengikut konfigurasi elektrik yang diluluskan.
Pengesahan pendawaian— Pendawaian dalaman, pengenalan terminal dan sambungan litar diperiksa terhadap lukisan yang diluluskan sebelum ujian.
Pemeriksaan fungsional— Fungsi pengecasan, antara muka pemantauan, isyarat penggera, antara muka komunikasi dan fungsi pensuisan yang berkaitan disahkan mengikut keperluan projek.
HAGOE beroperasi di bawahISO 9001:2015, ISO 14001:2015danISO 45001:2018sistem pengurusan yang diperakui. Skop pembuatan yang diperakui meliputi kabinet bekalan kuasa DC dan peralatan kuasa elektrik lain, menyediakan asas pengurusan kualiti yang didokumenkan untuk pengeluaran projek.
Thesiri GZDWditujukan terutamanya untuk aplikasi di mana kuasa DC mesti kekal tersedia untuk perlindungan, kawalan dan peralatan tambahan.
Sistem ini boleh menyediakan kuasa kendalian DC untuk perlindungan geganti, operasi pemutus litar, peralatan automasi, isyarat dan sistem sekunder lain.110V dan 220V DCkonfigurasi meliputi keperluan voltan DC pencawang biasa.
Kilang, lombong, kemudahan metalurgi, loji kimia dan tapak perindustrian lain boleh menggunakansistem GZDWsebagai bekalan DC khusus untuk litar kawalan dan perlindungan.
Transit kereta api dan projek infrastruktur lain boleh memerlukan kuasa DC terpusat untuk peralatan kawalan, isyarat dan komunikasi. Seni bina pemantauan modular membolehkan sistem dikonfigurasikan mengikut keperluan projek.
Untuk aplikasi yang menggunakan sistem DC voltan rendah, HAGOE boleh membangunkan konfigurasi yang sepadan sepertiKabinet pengecas 48V DC, tertakluk kepada spesifikasi bateri dan pengecasan yang diperlukan.
Konfigurasi aplikasi akhir bergantung pada beban DC, keperluan autonomi bateri, kapasiti pengecasan dan skim perlindungan projek.
Memilih pembekal GZDW bukan sahaja tentang mendapatkan kabinet dengan label voltan yang betul. Untuk sistem kuasa DC yang direka bentuk, pembekal perlu memahami hubungan antara pengecas, bateri, pengedaran DC, pemantauan dan aplikasi tapak.
HAGOE telah mengeluarkan bekalan kuasa dan peralatan elektrik selama hampir dua dekad, dengan skop produknya meliputi sistem kuasa DC dan peralatan elektrik yang berkaitan.
Theplatform GZDWboleh dikonfigurasikan untuk sistem bateri asid plumbum, litium atau Ni-Cd mengikut keperluan projek.
Modul pengecasan, kapasiti bateri, litar penyuap, modul pemantauan, antara muka komunikasi dan dimensi kabinet boleh ditentukan mengikut reka bentuk elektrik pelanggan.
TheHG-E5danHG-E6sistem pemantauan menyediakan antara muka bersepadu untuk penyeliaan sistem, rekod sejarah dan komunikasi.
HAGOE boleh bekerja daripada SLD pelanggan, senarai muat dan spesifikasi teknikal untuk menyediakan konfigurasi dan dokumentasi tersuai untuk perolehan projek.
HAGOE beroperasi di bawahISO 9001, ISO 14001danISO 45001sistem pengurusan yang diperakui, menyokong pembuatan terkawal dan prosedur kualiti yang didokumenkan.
HAGOE Electric Technology Co., Ltd.
Ditubuhkan pada tahun 2008, HAGOE ialah pengilang profesional sistem bekalan kuasa DC, suis voltan rendah dan peralatan elektrik yang berkaitan. Dengan sistem pengurusan yang diperakui ISO 9001, ISO 14001 dan ISO 45001, HAGOE menyediakan penyelesaian kuasa yang boleh dipercayai untuk pencawang, kemudahan perindustrian dan projek infrastruktur di seluruh dunia.
Theplatform GZDWboleh dikonfigurasikan untukasid plumbum, litium dan Ni-Cdsistem bateri. Pemilihan bateri harus mempertimbangkan beban DC, masa sandaran yang diperlukan, suhu ambien, keadaan penyelenggaraan dan spesifikasi projek.
ya. HAGOE boleh menyediakan konfigurasi untuk keperluan sistem DC yang berbeza. Data yang dibekalkan secara khusus meliputiDC110V dan DC220V, manakalaKabinet pengecas 48V DCboleh direka bentuk mengikut spesifikasi pengecasan dan bateri yang diperlukan.
Kabinet pengecas tertumpu terutamanya pada penukaran AC/DC dan pengecasan bateri. TheGZDWialah sistem kuasa DC bersepadu yang boleh menggabungkan modul pengecasan, bateri, pengedaran DC, pemantauan penebat, pemeriksaan bateri, penggera dan komunikasi sistem.
ya. Kapasiti pengecasan, konfigurasi bateri, litar penyuap, modul pemantauan, fungsi komunikasi dan dimensi kabinet boleh dikonfigurasikan mengikut projekSLD, senarai beban dan keperluan teknikal.
Bergantung pada konfigurasi yang dipilih, sistem pemantauan boleh menyelia modul pengecasan, status bateri, penebat cawangan, isyarat pensuisan, penggera dan rekod operasi. Ia juga boleh berkomunikasi dengan sistem luaran melaluiRS232, RS485 atau RJ45antara muka.
ya.MODBUS, IEC61850 dan CDTtersedia sebagai pilihan protokol komunikasi. Antara muka dan protokol sebenar hendaklah disahkan mengikut SCADA pelanggan atau keperluan sistem automasi.
Kapasiti pengecasan hendaklah ditentukan daripada beban DC, kapasiti bateri, keperluan masa pengecasan dan lebihan sistem. HAGOE boleh mengesyorkan kuantiti modul pengecasan yang sesuai dan penarafan semasa selepas menyemak data beban DC projek.
Untuk sebut harga kejuruteraan, maklumat yang paling berguna termasukVoltan sistem DC, senarai beban, jenis dan kapasiti bateri, masa sandaran yang diperlukan, bilangan penyuap DC, keperluan pemantauan dan protokol komunikasi. AnSLDatau spesifikasi teknikal adalah lebih baik jika ada.
