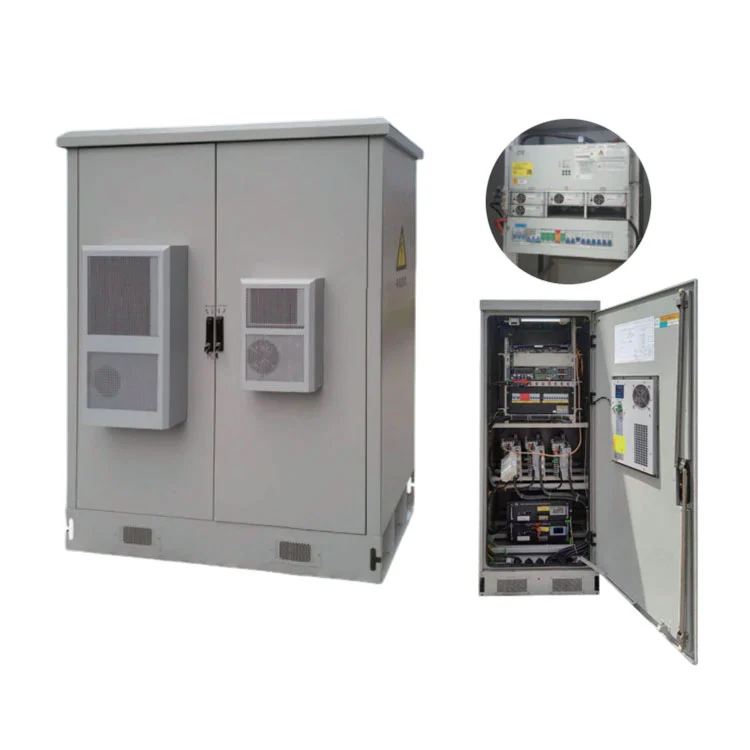

Siri HAGOE H5GYPanel Bekalan Kuasa DC Luaran 5Gmenyepadukan pengedaran AC/DC, penukaran kuasa 48V DC, pengurusan bateri, pemantauan, pengurusan haba dan perlindungan lonjakan dalam kabinet luar. DenganKonfigurasi 200A dan 300A, perlindungan IP55, komunikasi TCP/IP dan pemantauan jauh, ia direka untuk stesen pangkalan 5G, FTTx, komunikasi data dan peralatan capaian yang memerlukan kuasa DC yang stabil.
A Panel Bekalan Kuasa DC Luaran 5Gadalah lebih daripada panel DC konvensional yang dipasang di luar rumah. Peralatan kuasa telekom mesti mengekalkan output DC yang stabil semasa menangani turun naik suhu, kelembapan, habuk, lonjakan kilat, penuaan bateri, ruang pemasangan terhad dan keperluan penyelenggaraan jauh.
TheSiri HAGOE H5GYmengikuti seni bina bersepadu satu kabinet, menggabungkan pengedaran AC/DC, kuasa penerus, pengurusan bateri, pemantauan, pengurusan haba dan fungsi perlindungan dalam satu kabinet luar. Konfigurasi ini bertujuan untuk memudahkan pemasangan tapak dan menyokong operasi berterusan bagi5G, 4G, FTTxdan peralatan komunikasi lain.
Siri HAGOE H5GY— Penyelesaian kuasa DC luaran bersepadu untuk tapak telekomunikasi 5G/4G.
Menggabungkan pengedaran AC/DC, penerus, pengurusan bateri, pemantauan dan pengurusan terma dalam satu kabinet IP55.
Bekalan Kuasa DC 48V DC yang dipasang pada tiang H5GYdireka di sekeliling48V DCseni bina kuasa yang biasa digunakan oleh peralatan telekomunikasi. Sistem ini boleh menyepadukanSiri H48Sbekalan kuasa DC48V terbenam, modul pemantauan, modul penerus, pengedaran AC/DC dan sistem bateri mengikut konfigurasi yang diperlukan.
Untuk kontraktor telekom dan penyepadu sistem, ini bermakna kabinet kuasa boleh dikonfigurasikan di sekitar profil beban sebenar dan bukannya memaksa setiap projek ke dalam konfigurasi tetap.
Petak peralatan dan petak bateri pakaiteknologi pengasingan saluran udarauntuk memisahkan persekitaran operasi elektronik kuasa dan bateri. Ini membantu mengurangkan pengaruh haba yang dijana oleh bahagian kuasa pada petak bateri.
Sistem ini juga boleh dikonfigurasikan dengan pemantauan alam sekitar dan fungsi kawalan suhu. Untuk projek yang terdedah kepada suhu ambien yang tinggi atau variasi suhu siang/malam yang ketara, pengurusan haba menjadi bahagian penting dalam kebolehpercayaan bateri dan sistem.
Seni bina pemantauan bersepadu menyokong fungsi sepertipengiraan kapasiti bateri, pampasan suhu, ujian bateri dalam talian, peraturan voltan automatik dan pengehadan arus.
Fungsi ini membolehkan pengendali memantau keadaan operasi sistem DC dan bateri daripada hanya bergantung pada pemeriksaan tempatan. Parameter berkaitan bateri boleh dimasukkan ke dalam sistem pemantauan keseluruhan mengikut konfigurasi yang dipilih.
Sistem ini menyediakan afungsi penjimatan tenaga tiduruntuk tapak komunikasi di mana keadaan beban berubah mengikut masa. Tujuannya adalah untuk mengurangkan penggunaan kuasa yang tidak diperlukan sambil mengekalkan bekalan kuasa yang diperlukan untuk peralatan komunikasi.
Ini amat relevan untuk tapak telekomunikasi yang diedarkan di mana banyak kabinet beroperasi secara berterusan dan penggunaan tenaga terkumpul di sebilangan besar lokasi.
| barang | Parameter Teknikal | Diperlukan / Pilihan |
|---|---|---|
| Voltan Masukan Ternilai | AC 380 V ±20% | — |
| Kekerapan Dinilai | 50 Hz ±10% | — |
| Voltan Keluaran Ternilai | DC 110 V / DC 220 V | — |
| Julat Voltan Keluaran | DC 90–130 V / DC 180–260 V | — |
| Modul Pengecasan | HG-T, HG-Z, HG-F | Diperlukan |
| Modul Pengecasan Semasa | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Diperlukan |
| Modul Pemeriksaan Bateri | HG-X: Sehingga 4 modul (≤4) | Diperlukan |
| Modul Penebat Cawangan | HG-I: Sehingga 16 modul (≤16) | Pilihan |
| Modul Penyongsang | HG-N1K(1K, 2K, 3K, 5K) | Pilihan |
| Modul Nilai Tukar | HG-K: Sehingga 16 modul (≤16) | Pilihan |
| Saiz Badan Kabinet | 800 × 600 × 2260 mm(atau 2360 mm) | Tidak standard dan boleh disesuaikan |
| Modul Pemantauan Bateri | Sehingga 32 modul (≤32) | Pilihan |
Konfigurasi boleh menggabungkan modul pemantauan, modul penerus, pengedaran AC/DC, sesentuh kering dan struktur rak mengikut keperluan projek.
Bahagian pengedaran boleh menyokong sehinggaKedudukan pemasangan pemutus litar AC/DC 24P, dengan peruntukan AC dan DC tertentu bergantung pada konfigurasi kabinet yang dipilih.
Seni bina pemantauan dan kawalan boleh menyokong6 input dan 6 outputdengan tugasan yang boleh disesuaikan, bersama-sama dengan pengukuran kuasa AC, pengesanan penggunaan kuasa berbilang pengguna, kawalan kuasa turun berbilang peringkat danTCP/IPkomunikasi.
Nota Kejuruteraan:Kuantiti penerus akhir, kapasiti bateri, konfigurasi input/output dan susunan pemutus litar hendaklah disahkan terhadap pengiraan beban projek, keperluan masa sandaran dan konfigurasi peralatan telekom sebelum sebut harga.
Sebelum memilih aPanel Bekalan Kuasa DC Luaran 5G, pasukan perolehan dan kejuruteraan hendaklah mengesahkan lima parameter:
Kapasiti beban:Tentukan jumlah beban DC berterusan dan jangkaan pengembangan masa hadapan sebelum memilih konfigurasi 200A atau 300A.
Keperluan sandaran:Kapasiti bateri hendaklah dikira daripada masa sandaran yang diperlukan, beban sebenar dan keadaan operasi tempatan dan bukannya dipilih hanya mengikut kapasiti kabinet.
Susunan pengedaran:Sahkan kedudukan pemutus litar AC/DC yang diperlukan, bilangan input dan output, dan sama ada berbilang kumpulan beban memerlukan pemadaman kuasa berperingkat.
Protokol komunikasi:Sahkan sama ada platform pengurusan tapak memerlukanTCP/IP, RS485, RS232atau antara muka penggera kenalan kering.
Keadaan persekitaran:Suhu ambien, kelembapan, pendedahan suria, lokasi pemasangan dan keadaan penyelenggaraan harus dipertimbangkan apabila memilih konfigurasi pengurusan terma kabinet.
Kaedah pemilihan berasaskan projek ini membantu mengelakkan kedua-dua sistem bersaiz kecil dan kapasiti peralatan yang tidak diperlukan.
Untuk sistem DC yang dipasang di dinding atau padat standard, HAGOE menyediakan dokumentasi pemasangan Bahasa Inggeris dan panduan teknikal jauh.
Untuk panel DC bersaiz sederhana dan kabinet elektrik yang lengkap, jurutera boleh menyediakan sokongan pemasangan dan pentauliahan mengikut susunan projek. Untuk projek pencawang, fotovoltaik atau EPC yang lebih besar, HAGOE boleh menyediakan pelan pemasangan dan pentauliahan khusus dan menyelaraskan pentauliahan peralatan dengan jadual pembinaan keseluruhan.
Sokongan pemasangan termasuklatihan pengendalian, bimbingan pentauliahan dan penyelesaian masalah jauh, membantu pasukan penyelenggaraan pelanggan membiasakan diri dengan operasi rutin.
TheKabinet Kuasa Telekom Luaran Siri H5GY / IOPUboleh digunakan sebagai platform kuasa DC luar untuk tapak komunikasi selular yang memerlukan peralatan yang stabil48V DCsandaran kuasa dan bateri.
Untuk nod akses gentian dan komunikasi teragih, reka bentuk kabinet bersepadu boleh menggabungkan penukaran kuasa, sandaran bateri, pemantauan dan pengedaran dalam pemasangan luar yang padat.
Sistem ini boleh menyokong peralatan komunikasi dan akses yang memerlukan terpusat48V DCsumber kuasa dengan pemantauan jauh dan antara muka penggera.
IP55perlindungan, pemantauan alam sekitar, pengurusan bateri dan pilihan anti-kecurian menjadikan sistem sesuai untuk tapak di mana pemeriksaan manual biasa adalah terhad.
Untuk tapak 3G/4G sedia ada yang dinaik taraf kepada 5G, sistem boleh dikonfigurasikan mengikut keperluan beban baharu, susunan pengedaran dan keperluan sandaran bateri.
HAGOE telah terlibat dalam pembuatan peralatan elektrik sejak2008, dengan liputan produk merangkumi sistem kuasa DC dan UPS/EPS kepada pengagihan kuasa, kawalan automasi dan peralatan elektrik tenaga baharu. Ini membolehkan projek telekom diselaraskan dengan sistem elektrik berkaitan melalui satu pasukan kejuruteraan.
Syarikat itu mengendalikan pangkalan pengeluarannya sendiri dan berintegrasiPerkhidmatan R&D, kejuruteraan, pembuatan, ujian dan eksport. Produk standard boleh dibekalkan bersama dengan dimensi kabinet tersuai, susunan pengedaran, antara muka komunikasi dan konfigurasi pemantauan.
HAGOE telah memperolehi34+ paten negaradan mengekalkan pensijilan dan sistem pengurusan termasukISO9001, ISO14001, ISO45001, CCC, CE, CB dan RoHS, mengikut produk dan skop pensijilan yang berkenaan.
Untuk perolehan antarabangsa, dokumen teknikal boleh termasuk manual produk, lukisan elektrik, laporan pemeriksaan, dokumen pensijilan, senarai pembungkusan dan arahan pemasangan.
Untuk kontraktor EPC telekom, pengedar dan penyepadu sistem, HAGOE menyediakan pemilihan teknikal, reka bentuk penyelesaian tersuai, sokongan sebut harga, penjejakan pengeluaran, dokumentasi pemeriksaan, penyelarasan logistik dan sokongan pentauliahan jauh.
Untuk pemilihan standard dan skim pengagihan kuasa asas, pasukan kejuruteraan biasanya boleh menyediakan konfigurasi dan sebut harga awal dalam1 hari bekerja. Projek tersuai yang lebih kompleks dinilai mengikut skop teknikalnya.
HAGOE Electric Technology Co., Ltd.ditubuhkan pada2008di Wenzhou, Zhejiang, China, dengan keupayaan pembuatan dan kejuruteraan meliputi pengagihan kuasa, elektronik kuasa, tenaga baharu dan sistem kuasa pintar.
Untuk sistem kuasa telekom luar, pengeluaran termasuk fabrikasi kabinet, pemasangan elektrik, penyepaduan sistem pemantauan, pentauliahan sistem dan pemeriksaan akhir. Pangkalan pengeluaran dilengkapi denganMesin pemotong laser TRUMPF, mesin lentur AMADA CNC, peralatan penebuk turet automatik, barisan pengeluaran SMT dan sistem ujian penuaan pintar, bersama-sama dengan peralatan untuk EMC, perlindungan IP dan ujian alam sekitar.
Syarikat beroperasi di bawahISO9001, ISO14001 dan ISO45001sistem pengurusan dan membangunkan produk mengikut keperluan GB dan IEC yang berkenaan. Laporan pemeriksaan, sijil dan dokumentasi teknikal khusus projek boleh dibekalkan mengikut keperluan pelanggan.
TheSistem Kuasa DC Bersepadu Luaran Siri H5GYboleh disesuaikan untuk operator telekom, kontraktor EPC, pengedar dan penyepadu sistem yang memerlukan konfigurasi khusus projek.
Penyesuaian boleh meliputistruktur kabinet, rupa, logo, pembungkusan, susunan pengedaran, antara muka pemantauan, konfigurasi komunikasi dan komponen elektrik terpilih. HAGOE juga menyediakan perkhidmatan OEM/ODM untuk pelanggan antarabangsa dan boleh menyelaraskan dokumentasi teknikal tersuai dengan peralatan yang dibekalkan.
ya. TheSiri H5GYPanel Bekalan Kuasa DC Luaran 5G direka khusus untuk aplikasi kuasa komunikasi luar termasuk5G, 4G, FTTx, komunikasi data dan peralatan capaian. The48V DCseni bina, penyepaduan bateri, pemantauan dan perlindungan kabinet luar menjadikannya sesuai untuk infrastruktur kuasa tapak telekomunikasi.
Maklumat konfigurasi H5GY/H48S yang dibekalkan termasuk200A dan 300Akonfigurasi sistem. Kapasiti akhir hendaklah dipilih mengikut beban DC sebenar, keperluan pengembangan dan reka bentuk sandaran bateri.
Seni bina sistem menyokong petak bateri dan fungsi pengurusan bateri. Jenis bateri, kapasiti dan kuantiti sebenar hendaklah disahkan mengikut masa sandaran yang diperlukan dan pengiraan beban projek.
ya. Bergantung pada konfigurasi yang dipilih, antara muka komunikasi termasukTCP/IP, RS485, RS232dan kenalan kering. Fungsi pemantauan boleh dikonfigurasikan untuk platform pengurusan jauh projek.
ya. Konfigurasi produk menyokongAC, DC dan perlindungan kilat isyarat, dengan perlindungan lonjakan B+C tersedia mengikut konfigurasi projek.
ya. HAGOE menyediakanOEM/ODMdan penyesuaian kejuruteraan meliputi struktur kabinet, konfigurasi elektrik, antara muka pemantauan, penjenamaan, pembungkusan dan dokumentasi teknikal yang berkaitan.
Konfigurasi yang dibekalkan menentukanIP55perlindungan untuk kabinet luar.
ya. HAGOE menyediakan manual pemasangan bahasa Inggeris, panduan teknikal jauh dan sokongan pentauliahan. Sokongan di tapak juga boleh diatur untuk projek yang lebih besar atau lebih kompleks mengikut skop projek.
Bergantung pada pesanan dan keperluan projek, HAGOE boleh menyediakan manual produk, lukisan elektrik, laporan pemeriksaan, dokumen pensijilan, senarai pembungkusan dan dokumentasi teknikal lain yang diperlukan untuk penghantaran projek.
ya. HAGOE tidak mengenakan MOQ mandatori sejagat.Satu unitboleh dipesan untuk produk standard, manakala projek tersuai dinilai mengikut konfigurasi yang diperlukan.
HAGOE ialah apengilangberpusat di Wenzhou, Zhejiang, China, ditubuhkan pada2008. Syarikat itu menyepadukan perkhidmatan R&D, pembuatan, ujian, jualan dan eksport serta mengendalikan kemudahan pengeluarannya sendiri.
Untuk produk dalam stok standard, penghantaran boleh diatur secepat3 hari bekerjaselepas pembayaran, tertakluk kepada ketersediaan stok. Pesanan kumpulan standard biasanya memerlukan7–10 hari bekerja, manakala pesanan tersuai biasanya memerlukan15–30 hari bekerja, bergantung pada konfigurasi dan kerumitan projek.
