Ringkasan Artikel: Alat Suis Voltan Rendah GCSdireka untuk sistem kuasa voltan rendah berkapasiti tinggi, berbilang litar dan automatik. Dengan unit berfungsi boleh ditarik balik, kawalan motor berpusat, pengagihan kuasa dan keupayaan pampasan kuasa reaktif, ia boleh menyokong aplikasi yang menuntut dalam loji kuasa, kemudahan petrokimia, metalurgi, loji tekstil dan bangunan bertingkat tinggi.HAGOEmenyediakan penyelesaian GCS untuk projek yang memerlukan pengedaran elektrik yang boleh dipercayai, konfigurasi litar fleksibel dan penyepaduan dengan sistem kawalan industri moden.
Jadual Kandungan
Apakah Alat Suis Voltan Rendah GCS?
Apakah Fungsi Utama GCS Switchgear?
Mengapa Reka Bentuk Boleh Tarik Penting?
Apakah Parameter Teknikal Utama?
Di manakah GCS Switchgear Biasa Digunakan?
Bagaimanakah GCS Berbanding Dengan GCK Switchgear?
Bagaimana Anda Harus Memilih Sistem Suis GCS?
Bagaimanakah HAGOE Menyokong Kualiti dan Pematuhan?

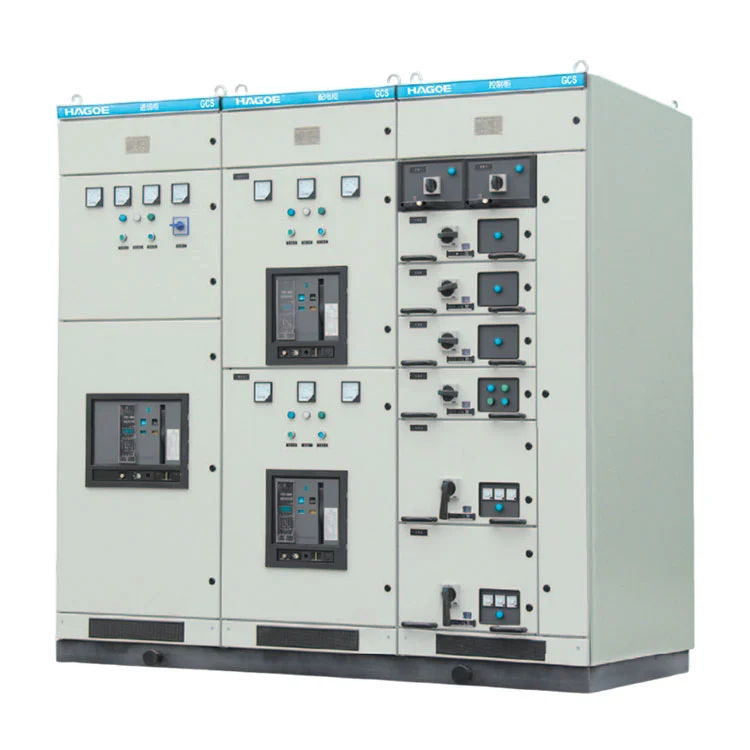

Apakah Alat Suis Voltan Rendah GCS?
Alat Suis Voltan Rendah HAGOE GCS ialah sistem suis voltan rendah boleh ditarik balik yang dibangunkan untuk pengagihan kuasa berskala besar, kawalan motor berpusat dan pampasan kuasa reaktif. Ia sesuai untuk sistem kuasa AC tiga fasa yang beroperasi pada 50Hz atau 60Hz, dengan voltan kerja berkadar biasa 380V, 400V dan 660V.
Tidak seperti kabinet pengedaran asas yang direka untuk bilangan litar yang terhad, GCS bertujuan untuk sistem elektrik yang berbilang penyuap masuk dan keluar, beban motor dan fungsi kawalan perlu diatur dalam satu barisan suis berstruktur.
Sistem ini boleh mengendalikan arus terkadar sehingga 4000A, menjadikannya sesuai untuk kemudahan industri besar dan aplikasi lain dengan beban elektrik voltan rendah yang besar.
Seni binanya juga boleh menyokong sambungan dengan PLC, komputer penyeliaan dan sistem kawalan industri lain. Ini menjadikan GCS sangat relevan dengan kemudahan di mana pengedaran dan automasi elektrik perlu beroperasi sebagai sebahagian daripada infrastruktur bersepadu.
Apakah Fungsi Utama GCS Switchgear?
Nilai sistem GCS datang daripada keupayaannya untuk menggabungkan beberapa fungsi elektrik penting dalam konfigurasi gear suis voltan rendah yang diselaraskan.
Pengagihan Kuasa Voltan Rendah
GCS boleh dikonfigurasikan untuk kuasa masuk, pengedaran busbar dan berbilang litar penyuap keluar. Susunan ini membolehkan tenaga elektrik diagihkan dari bahagian masuk utama ke barisan pengeluaran yang berbeza, kumpulan peralatan dan beban tambahan.
Kawalan Motor Berpusat
Kemudahan industri selalunya mengandungi sejumlah besar pam pemacu motor, kipas, pemampat, penghantar dan peralatan pengeluaran. GCS boleh menggabungkan unit berfungsi untuk kawalan dan perlindungan motor terpusat, membantu mengatur beban ini dalam seni bina kawalan motor berstruktur.
Pampasan Kuasa Reaktif
Pampasan kuasa reaktif boleh digabungkan mengikut keperluan projek. Apabila direka bentuk dengan betul sebagai sebahagian daripada sistem elektrik, peralatan pampasan boleh menyokong pengurusan faktor kuasa dan meningkatkan penggunaan kuasa elektrik.
Integrasi Automasi Perindustrian
Untuk persekitaran pengeluaran yang sangat automatik, GCS boleh dikonfigurasikan dengan komponen pengukuran, perlindungan, kawalan dan komunikasi. Fungsi-fungsi ini membenarkan perkakas suis untuk antara muka dengan PLC, komputer penyeliaan dan sistem automasi industri yang lebih luas.
- Pengagihan kuasa masuk dan keluar
- Kawalan motor berpusat
- Perlindungan litar dan pengukuran
- Pampasan kuasa reaktif
- PLC dan penyepaduan sistem penyeliaan
- Pengurusan elektrik berbilang litar
Mengapa Reka Bentuk Boleh Tarik Penting?
Salah satu ciri penting GCS ialah seni bina unit fungsian yang boleh ditarik balik. Daripada menganggap keseluruhan kabinet sebagai satu pemasangan elektrik tetap, litar berbeza boleh diatur melalui unit berfungsi mengikut peranan elektrik dan keperluan beban mereka.
Pendekatan ini boleh menjadi berharga dalam projek perindustrian besar di mana beban elektrik mempunyai penarafan semasa, keperluan kawalan dan jadual penyelenggaraan yang berbeza.
Contohnya, kemudahan pengeluaran mungkin memerlukan litar berasingan untuk motor, pam, kipas, peralatan tambahan dan penyuap keluar. Konfigurasi boleh ditarik balik menyediakan kaedah berstruktur untuk mengatur fungsi ini dalam sistem suis.
Faedah Utama Seni Bina Boleh Tarik
- Organisasi litar fleksibel:Unit berfungsi boleh disusun mengikut reka bentuk pengedaran.
- Ketumpatan litar tinggi:Pelbagai fungsi elektrik boleh diatur dalam barisan yang diselaraskan.
- Kemudahan penyelenggaraan:Struktur boleh ditarik balik boleh memudahkan akses kepada unit berfungsi individu semasa servis.
- Fleksibiliti aplikasi:Seni bina ini sesuai untuk pengedaran, kawalan motor dan projek berorientasikan automasi.
- Peluasan sistem:Konfigurasi berstruktur boleh disesuaikan dengan keperluan litar khusus projek.
Untuk kemudahan yang mempunyai banyak penyuap dan keperluan pengeluaran berterusan, ciri-ciri ini boleh menjadikan alat suis boleh ditarik balik sebagai pertimbangan penting semasa perancangan sistem elektrik.
Apakah Parameter Teknikal Utama?
Spesifikasi teknikal hendaklah sentiasa disahkan terhadap reka bentuk projek akhir, jadual beban elektrik dan piawaian yang berkenaan. Parameter berikut meringkaskan spesifikasi utama yang disediakan untuk sistem GCS.
| Parameter | Spesifikasi |
|---|---|
| Voltan Berkadar Litar Utama | 380V / 400V / 660V AC |
| Kekerapan Dinilai | 50Hz / 60Hz |
| Voltan Penebat Berkadar | 690V / 1000V |
| Bar Bas Mendatar Dinilai Arus | Sehingga 4000A |
| Bar Bas Menegak Dinilai Arus | 1000A |
| Busbar Masa Singkat Menahan Arus | 50kA / 80kA, 0.1s |
| Puncak Busbar Menahan Arus | 105kA / 176kA |
| Voltan Ujian Frekuensi Kuasa Litar Utama | 2500V / 1 min |
| Voltan Ujian Frekuensi Kuasa Litar Tambahan | 1760V / 1 min |
| Tahap Perlindungan | IP30 / IP40 |
Parameter ini menunjukkan sebab GCS biasanya dipertimbangkan untuk aplikasi voltan rendah industri berkapasiti tinggi dan bukannya pengedaran pengguna akhir yang mudah. Konfigurasi akhir hendaklah dipilih mengikut ciri beban, keperluan litar pintas, keadaan persekitaran dan spesifikasi projek.
Di manakah GCS Switchgear Biasa Digunakan?
GCS direka bentuk untuk aplikasi di mana pengedaran elektrik melibatkan berbilang litar, beban yang besar dan keperluan kawalan terpusat. Julat aplikasinya meliputi beberapa persekitaran perindustrian dan komersil yang menuntut.
Loji janakuasa
Dalam kemudahan penjanaan kuasa, GCS boleh digunakan dalam sistem kuasa tambahan voltan rendah untuk mengagihkan elektrik kepada peralatan tambahan, motor dan beban voltan rendah yang lain.
Kemudahan Petrokimia
Loji petrokimia sering beroperasi secara berterusan dan sangat bergantung pada peralatan automatik. GCS boleh menyokong pengedaran voltan rendah dan kawalan motor terpusat untuk pam, kipas, pemampat dan peralatan pengeluaran yang berkaitan.
Metalurgi dan Industri Berat
Barisan pengeluaran yang besar boleh memerlukan berbilang litar dan penyuap motor berkuasa tinggi. GCS menyediakan platform berstruktur untuk mengatur litar ini sambil menyokong kawalan dan perlindungan berpusat.
Pembuatan Tekstil
Loji tekstil mungkin mengandungi banyak mesin yang dipacu elektrik yang beroperasi dalam proses pengeluaran yang diselaraskan. Sistem suis voltan rendah berpusat boleh membantu mengatur pengedaran dan litar kawalan motor.
Bangunan Bertingkat
Bangunan besar juga boleh memerlukan pengagihan voltan rendah berpusat untuk lampu, peralatan dan beban elektrik lain. GCS boleh dipertimbangkan apabila sistem pengedaran memerlukan kapasiti yang lebih tinggi dan berbilang litar selaras.
Bagaimanakah GCS Berbanding Dengan GCK Switchgear?
GCS dan GCK kedua-duanya dikaitkan dengan aplikasi suis voltan rendah boleh ditarik balik, tetapi keperluan projek harus menentukan seni bina yang sesuai. GCK biasanya dikaitkan dengan pengagihan voltan rendah industri dan kawalan motor, manakala GCS berorientasikan kepada aplikasi berkapasiti tinggi, berketumpatan tinggi dan sangat automatik.
| Pertimbangan | GCS | GCK |
|---|---|---|
| Aplikasi Biasa | Sistem berorientasikan pengedaran dan automasi berskala besar | Pengagihan industri dan kawalan motor |
| Seni bina | Unit berfungsi boleh ditarik balik | Unit berfungsi boleh ditarik balik |
| Kapasiti Sistem | Konfigurasi semasa berkadar sehingga 4000A | Dipilih mengikut konfigurasi projek |
| Kawalan Motor | Disokong | Aplikasi biasa |
| Integrasi Automasi | Sesuai untuk PLC dan penyepaduan sistem penyeliaan | Bergantung pada konfigurasi projek |
| Pampasan Kuasa Reaktif | Boleh digabungkan mengikut reka bentuk | Bergantung kepada projek |
Perbandingan tidak boleh dianggap sebagai peraturan pemilihan peralatan universal. Jurutera elektrik harus menilai profil beban lengkap, susunan litar, keperluan automasi, keadaan pemasangan dan piawaian yang berkenaan sebelum memilih seni bina suis.
Bagaimana Anda Harus Memilih Sistem Suis GCS?
Memilih konfigurasi GCS yang sesuai memerlukan lebih daripada menyemak arus undian. Sistem yang direka bentuk dengan betul harus sepadan dengan alat suis dengan seni bina pengedaran elektrik yang lengkap.
1. Tentukan Voltan Sistem
Sahkan sama ada projek beroperasi pada 380V, 400V atau 660V dan sahkan frekuensi yang diperlukan, tahap penebat dan ciri elektrik lain.
2. Kira Beban dan Arus
Menganalisis kuasa masuk, beban penyuap, beban motor dan keperluan kapasiti masa hadapan. Penarafan bar bas dan unit fungsian hendaklah dipilih mengikut reka bentuk elektrik sebenar.
3. Tentukan Bilangan Litar
Senaraikan penyuap masuk, penyuap keluar, litar kawalan motor, litar tambahan dan keperluan fungsian lain sebelum memuktamadkan susunan kabinet.
4. Nilaikan Keperluan Automasi
Jika kemudahan menggunakan PLC, komputer industri atau sistem penyeliaan, tentukan antara muka pengukuran, perlindungan, kawalan dan komunikasi yang diperlukan semasa peringkat reka bentuk gear suis.
5. Pertimbangkan Keperluan Penyelenggaraan
Untuk kemudahan pengeluaran berterusan, kebolehcapaian penyelenggaraan dan organisasi unit berfungsi boleh menjadi faktor penting dalam menentukan konfigurasi boleh ditarik balik yang sesuai.
- Voltan dan frekuensi terkadar
- Jumlah dan arus litar individu
- Keperluan tahan litar pintas
- Nombor dan jenis unit berfungsi
- Keperluan kawalan motor
- Keperluan pampasan reaktif
- Automasi dan antara muka komunikasi
- Dimensi kabinet dan ruang pemasangan
- Keperluan alam sekitar dan perlindungan
Bagaimanakah HAGOE Menyokong Kualiti dan Pematuhan?
Untuk perkakas suis industri, kualiti pembuatan berkait rapat dengan keselamatan elektrik, kebolehpercayaan dan prestasi operasi jangka panjang. HAGOE menyatakan bahawa pengeluarannya beroperasi di bawah sistem pengurusan ISO9001, ISO14001 dan ISO45001 dan menggunakan kawalan kualiti berasaskan proses sepanjang pengeluaran peralatan elektrik yang lengkap.
Aktiviti kawalan kualiti untuk GCS termasuk pengesahan komponen, fabrikasi kabinet, pemeriksaan busbar, pemasangan unit berfungsi, pemeriksaan kawalan sekunder dan ujian kabinet lengkap.
| Peringkat Kawalan Kualiti | Fokus Utama |
|---|---|
| Pengesahan Komponen | Model, penarafan dan keserasian komponen elektrik |
| Fabrikasi Kabinet | Pemotongan laser, lenturan CNC dan ketepatan pemasangan |
| Pemeriksaan Busbar | Spesifikasi busbar, sambungan, pemasangan dan penebat |
| Pemeriksaan Unit Fungsian | Struktur mekanikal, pemasangan dan sambungan elektrik |
| Pemeriksaan Kawalan Sekunder | Kawal pendawaian, terminal, pengukuran dan litar isyarat |
| Ujian Kabinet Lengkap | Pemeriksaan pra-penghantaran dan ujian prestasi elektrik |
Sistem GCS direka bentuk dengan merujuk kepada piawaian suis dan alat kawalan voltan rendah yang berkenaan, termasuk IEC 439-1, GB/T 7251, ZBK 36001 dan GB/T 7251.12-2013. Piawaian yang tepat, pemilihan komponen dan keperluan ujian hendaklah disahkan mengikut pasaran destinasi dan spesifikasi projek.
Untuk maklumat lanjut tentang HAGOE'spenyelesaian suis voltan rendah, pembeli boleh menyemak rangkaian produk dan membandingkan konfigurasi kabinet yang berbeza mengikut keperluan aplikasi mereka.
Soalan Lazim
Apakah GCS Low Voltage Switchgear digunakan terutamanya?
GCS digunakan terutamanya untuk pengagihan kuasa voltan rendah, kawalan motor terpusat dan pampasan kuasa reaktif dalam sistem elektrik perindustrian dan komersial yang besar. Aplikasi biasa termasuk loji kuasa, kemudahan petrokimia, metalurgi, loji tekstil dan bangunan bertingkat tinggi.
Apakah arus undian maksimum GCS?
Sistem GCS boleh dikonfigurasikan untuk arus undian sehingga 4000A. Penarafan arus akhir bergantung pada litar masuk, reka bentuk bar bas, konfigurasi penyuap dan keperluan keseluruhan projek.
Apakah penilaian voltan yang tersedia untuk GCS?
GCS direka untuk sistem AC voltan rendah 380V, 400V dan 660V, dengan frekuensi undian 50Hz atau 60Hz.
Bolehkah GCS digunakan untuk kawalan motor berpusat?
ya. GCS boleh menggabungkan unit fungsi berkaitan kawalan motor untuk pengedaran terpusat, kawalan dan perlindungan motor industri seperti pam, kipas dan pemampat.
Bolehkah pampasan kuasa reaktif dimasukkan ke dalam GCS?
ya. Pampasan kuasa reaktif boleh digabungkan mengikut reka bentuk elektrik dan keperluan pengurusan faktor kuasa projek.
Bolehkah GCS berintegrasi dengan PLC atau sistem kawalan industri?
ya. Bergantung pada konfigurasi projek, GCS boleh menggabungkan komponen pengukuran, perlindungan dan kawalan serta antara muka dengan PLC, komputer penyeliaan dan sistem automasi industri lain.
