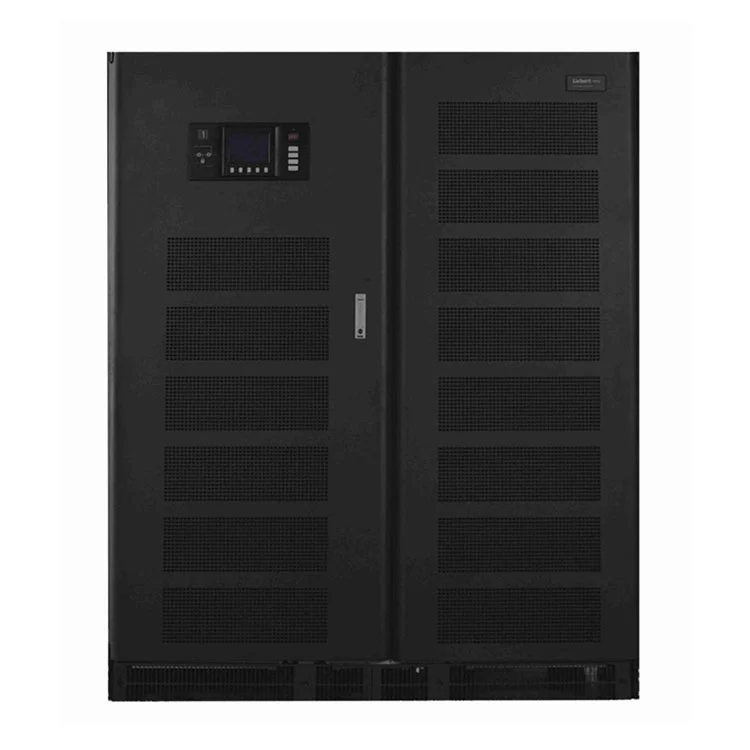

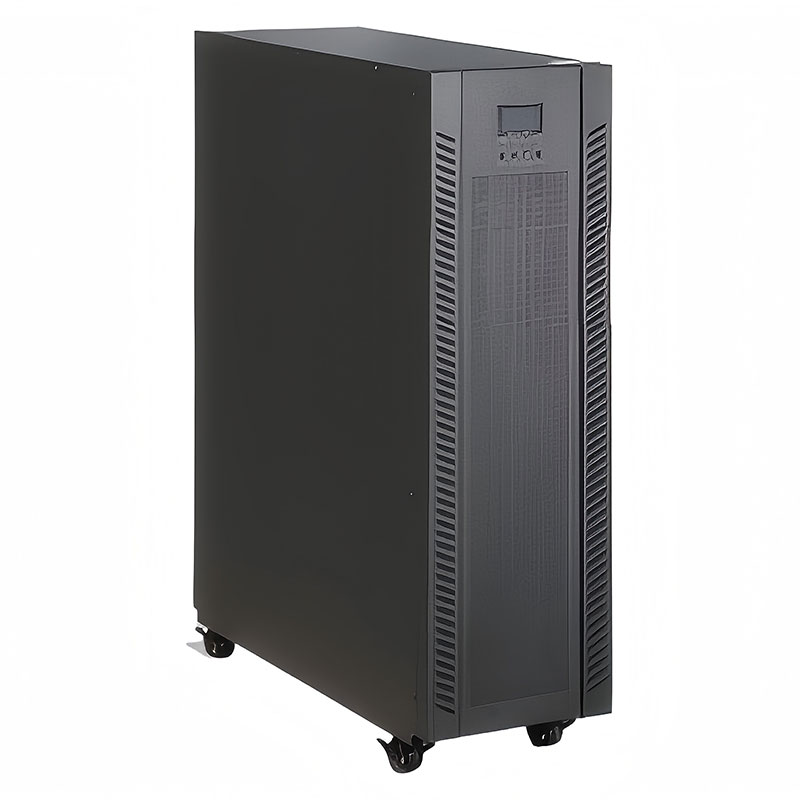

UPS Frekuensi Rendah

Ciri teras UPS frekuensi rendah bukan sahaja terletak pada pengubahnya tetapi juga pada gabungan pengubah frekuensi talian frekuensi rendah dan seni bina penukaran dua kali dalam talian.

Kuasa AC input mula-mula ditukar kepada DC oleh penerus; seterusnya, bas DC menyediakan peringkat kuasa perantaraan yang stabil, yang kemudiannya ditukar kembali kepada AC oleh penyongsang untuk output kepada beban. Semasa operasi biasa, beban dikuasakan secara berterusan oleh penyongsang, bukannya disambungkan terus ke input AC.

Transformer frekuensi rendah menyediakan pengasingan elektrik antara litar input dan output dan meningkatkan keupayaan sistem untuk menahan arus masuk, beban tak linear dan keadaan operasi yang tidak normal.

Seni bina ini menjadikan sistem UPS frekuensi rendah amat sesuai untuk aplikasi dengan keperluan yang sangat tinggi untuk kesinambungan peralatan dan kualiti kuasa—bukan hanya yang memerlukan sandaran bateri kecemasan.

Bagaimana UPS Frekuensi Rendah Berfungsi?

UPS Frekuensi Rendah HAGOE mengikut laluan kuasa penukaran dua kali biasa dalam talian:

Input AC → Penerus → Bas DC → Penyongsang → Pengubah Frekuensi Rendah → Beban

Di bawah keadaan utiliti biasa, penerus membekalkan kuasa DC terkawal kepada bas DC, manakala penyongsang secara berterusan membekalkan kuasa AC terkondisi kepada beban.

Apabila bekalan utiliti gagal atau jatuh di luar julat operasi yang ditentukan, sistem bateri membekalkan tenaga kepada bas DC dan penyongsang terus membekalkan beban. Ini menghapuskan gangguan pemindahan yang berkaitan dengan seni bina UPS siap sedia konvensional.

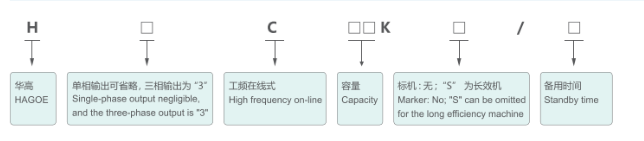

Definisi Model

Parameter Produk

kategori	Parameter Teknikal	Spesifikasi
Input AC	Kapasiti Dinilai	10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 600 kVA / 600 kVA / 600 kVA 2000 kVA
	Mod dan Prinsip Kerja	Suis pintasan statik kuasa dalam talian (pensuisan berterusan), teknologi penukaran dua kali, pemisahan lengkap output kuasa
	Nombor Fasa	Tiga fasa + N + G
	Voltan	380 V ±20%
	Kekerapan	50 Hz ±10%
	Arus Maksimum	19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700
	Faktor Kuasa	0.95 (dengan penapis input)
Input Pintasan AC	Permulaan Lembut	0–100% dalam masa 5 saat
	Nombor Fasa	Tiga fasa + N + G
	Voltan	380 V ±15%
	Kekerapan	50 Hz ±2%
	Masa Bertukar	0 ms semasa beban lampau
Sistem Bateri	Voltan DC	384 V (32 × 12 V bateri)
	Voltan Caj Terapung	432 V
	Voltan Potongan	332 V
	Arus Pelepasan Maksimum	25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 5700 A
	Mengecas Arus	10–25 A (boleh laras)
Output AC	Nombor Fasa	Tiga fasa + N + G
	Voltan	380 V ±1% (beban keadaan mantap)
	Kekerapan	50 Hz ±2% (kuasa utama) / 50 Hz ±0.05% (bekalan kuasa bateri)
	Faktor Kuasa	0.8 ketinggalan
	Bentuk Gelombang Output	Gelombang sinus
	Herotan Harmonik Keseluruhan	≤3% untuk beban linear; ≤5% untuk beban tak linear
	Transient Voltan Beban Dinamik	±0.5% (dari 0 hingga 100% perubahan beban)
	Masa Pemulihan Segera	<10 ms (±0.5%)
	Voltan Tidak Seimbang	≤±3%; ≤±1% untuk voltan beban seimbang
	Kapasiti Lebihan	120% selama 10 minit; 150% selama 1 min (bekalan kuasa bateri)
Prestasi Sistem	Kecekapan Kerja	>91%; 95% dalam mod ekonomi ECO
	Antaramuka Komunikasi Komputer	RS232 / RS422
	Suhu Operasi	0–40°C
	Kelembapan Relatif	0–90%, tidak terkondensasi
	bising	50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, bergantung pada kapasiti
	Paparan	Jenis A: LCD kecil; Jenis B: paparan skrin sentuh besar (120 × 90 mm)

Mengapa Menggunakan Transformer Frekuensi Rendah?

Dalam sistem UPS, pengubah tidak digunakan hanya untuk penukaran voltan. Ia juga menyumbang kepada pengasingan elektrik, pengendalian beban sementara, dan perlindungan sistem.

Beban industri seperti sistem PLC, pemacu frekuensi berubah-ubah, motor, penyentuh dan peralatan penerus besar boleh menjana arus sementara yang ketara semasa permulaan atau operasi dinamik. Jika kapasiti UPS dipilih hanya mengikut kuasa aktif keadaan mantap, penyongsang mungkin mengalami beban lampau, sisihan voltan keluaran atau operasi pintasan yang tidak perlu.

Pengubah frekuensi rendah menyediakan antara muka magnet dan elektrik yang teguh dengan keupayaan sementara yang kuat, memberikan margin reka bentuk yang lebih besar kepada UPS untuk aplikasi dengan arus permulaan atau beban impak yang tinggi.

UPS Frekuensi Rendah vs UPS Frekuensi Tinggi

Faktor Kejuruteraan	UPS Frekuensi Rendah	UPS Frekuensi Tinggi
Transformer	Pengubah kuasa frekuensi rendah	Transformer frekuensi tinggi / seni bina tanpa transformer
Pengasingan Elektrik	kuat	Bergantung kepada topologi sistem
Beban Permulaan Motor	Lebih sesuai	Memerlukan saiz yang teliti
Arus Masuk	Toleransi yang lebih tinggi	Lebih sensitif terhadap saiz
Beban Tak Linear	Sesuai dengan konfigurasi yang betul	Sesuai dengan konfigurasi yang betul
Aplikasi Perindustrian	Kuat sesuai	Lebih sesuai untuk beban IT umum
Berat Sistem	Agak lebih tinggi	Umumnya lebih padat
Jejak Pemasangan	Lebih besar	Lebih kecil
Keutamaan Biasa	Keteguhan dan pengasingan	Kecekapan dan kekompakan

Jika projek tertumpu terutamanya pada saiz, berat dan ketumpatan kuasa tinggi, UPS frekuensi tinggi mungkin lebih berfaedah; walau bagaimanapun, jika projek itu mengutamakan pengasingan, kapasiti beban lonjakan, kebolehsuaian persekitaran industri dan kestabilan operasi jangka panjang, UPS frekuensi rendah biasanya merupakan pilihan yang lebih baik.

Oleh itu, HAGOO tidak mengesyorkan memilih UPS berdasarkan logik ringkas "frekuensi rendah sentiasa lebih baik daripada frekuensi tinggi." Sebaliknya, ia mengesyorkan mengkonfigurasi UPS berdasarkan jenis beban, faktor kuasa, arus permulaan, masa sandaran dan keadaan grid.

Pemilihan Kejuruteraan

Jangan Pilih UPS Hanya dengan kVA

Kapasiti UPS tidak boleh dipilih hanya dengan menambah penarafan papan nama semua peralatan yang disambungkan.

Penilaian kejuruteraan harus mempertimbangkan:

Kuasa Aktif (kW) → Faktor Kuasa → Mulakan Arus → Nisbah Beban Tak Linear → Pengembangan Masa Depan → Lebihan Diperlukan

Untuk peralatan yang dipacu motor, kuasa keadaan mantap mungkin tidak kelihatan sangat tinggi, tetapi arus permulaan boleh menjadi lebih tinggi dengan ketara. Oleh itu, keupayaan beban lampau penyongsang dan tindak balas sementara mesti dinilai semasa saiz sistem.

Pengiraan Autonomi Bateri

Kapasiti bateri juga harus dikira mengikut beban sebenar dan bukannya dipilih daripada nilai Ah tetap.

Pengiraan kejuruteraan biasanya mengambil kira kapasiti UPS, kuasa beban sebenar, voltan bas DC, konfigurasi rentetan bateri, kadar nyahcas, autonomi yang diperlukan, margin penuaan bateri dan suhu ambien.

Untuk reka bentuk sistem yang tepat, saiz bateri hendaklah berdasarkan pengilangJulat voltan DC, voltan bateri minimum, dan ciri nyahcas bateri.

Perlindungan Input dan Output

Bergantung pada keperluan projek, UPS Frekuensi Rendah HAGOE boleh dikonfigurasikan dengan pelbagai fungsi perlindungan, termasuk:

perlindungan overvoltage/undervoltage input, perlindungan beban lampau keluaran, perlindungan litar pintas, perlindungan overcharge/over-discharge bateri, perlindungan lebih suhu dan perlindungan pintasan.

Untuk projek perindustrian, penyelarasan antara pemutus huluan, peranti perlindungan hiliran, dan perlindungan litar pintas UPS juga harus dinilai untuk mencapai pemilihan perlindungan yang sesuai.

Pembuatan dan Pengujian

Hagoe Electric Technology Co., Ltd. mengendalikan proses pembuatan bersepadu meliputi reka bentuk kejuruteraan, fabrikasi kepingan logam, pemasangan elektronik, penyepaduan sistem dan ujian akhir.

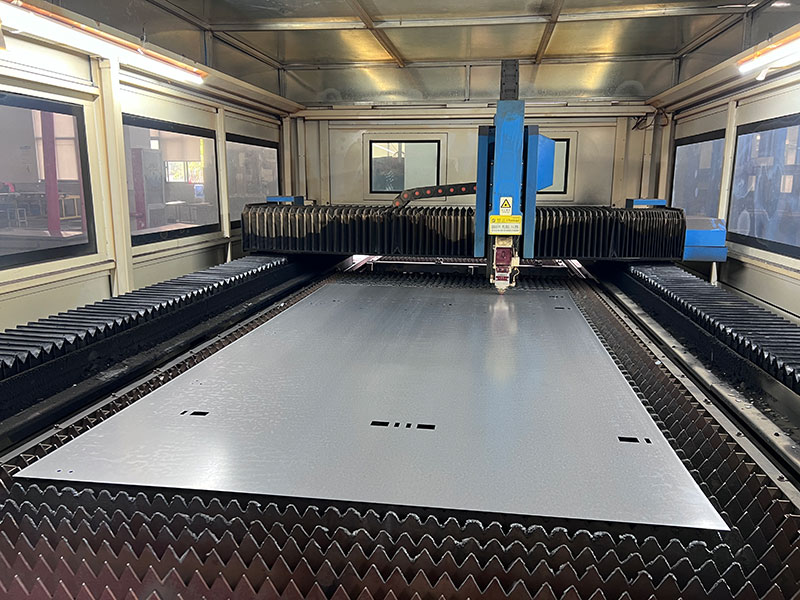

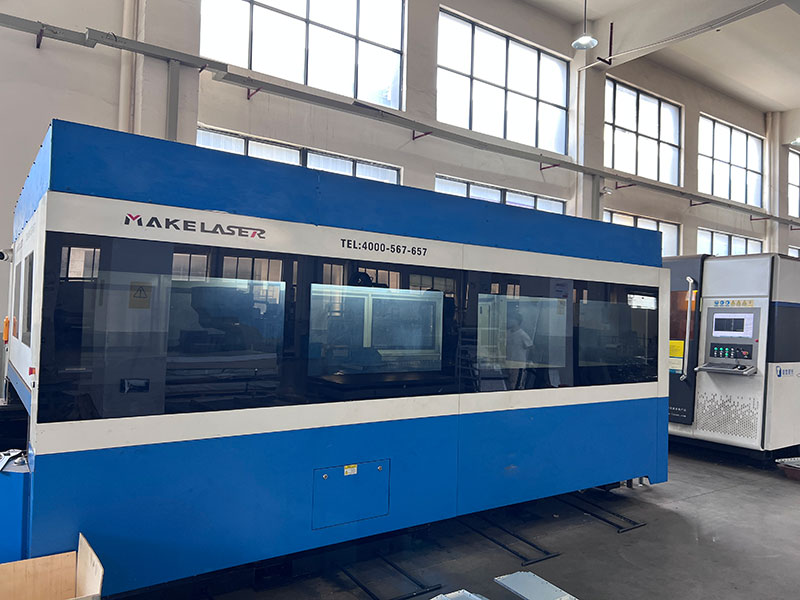

Pangkalan pengeluaran dilengkapi dengan mesin pemotong laser Trumpf Jerman, mesin lentur CNC AMADA Jepun, peralatan penebuk turet automatik, barisan pengeluaran SMT, dan sistem ujian penuaan pintar.

Untuk peralatan kuasa kritikal seperti sistem UPS, pengesahan kualiti mesti melangkaui pemeriksaan komponen. Bergantung pada konfigurasi produk dan keperluan projek, ujian boleh termasuk:

pengesahan parameter elektrik input/output, ujian fungsi perlindungan, ujian komunikasi, ujian beban, ujian penuaan dan pengesahan fungsi sistem yang lengkap.

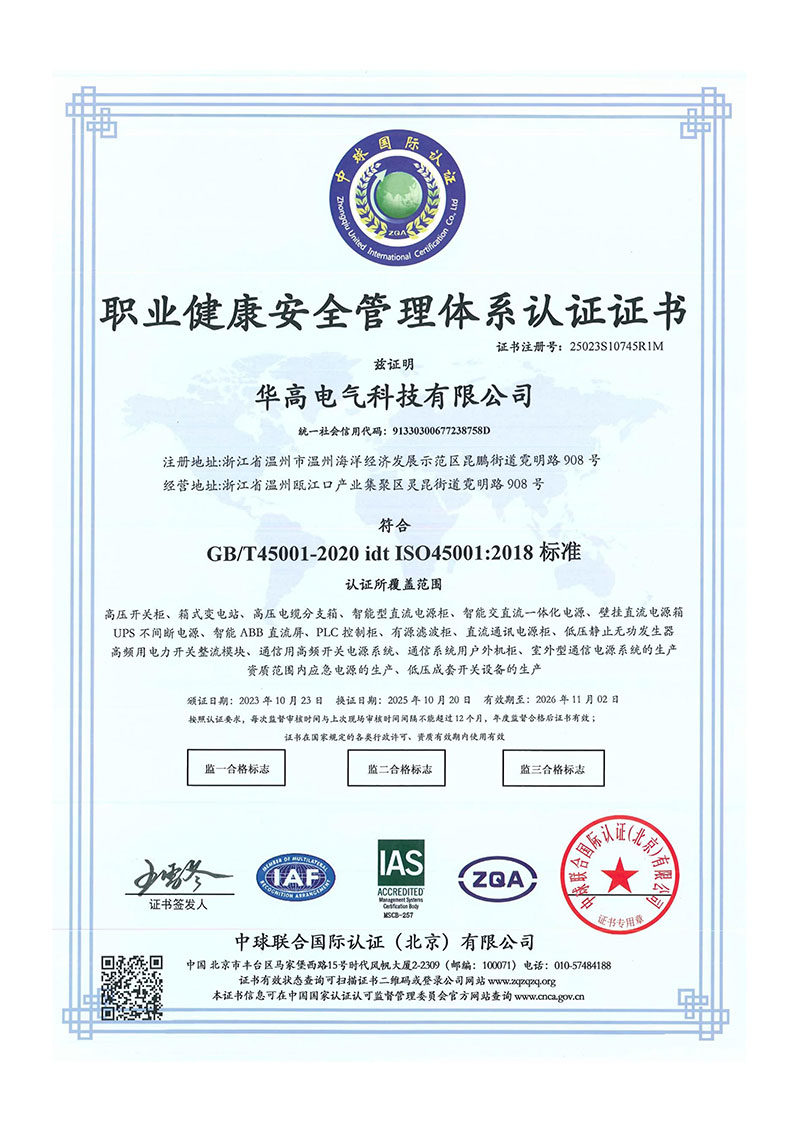

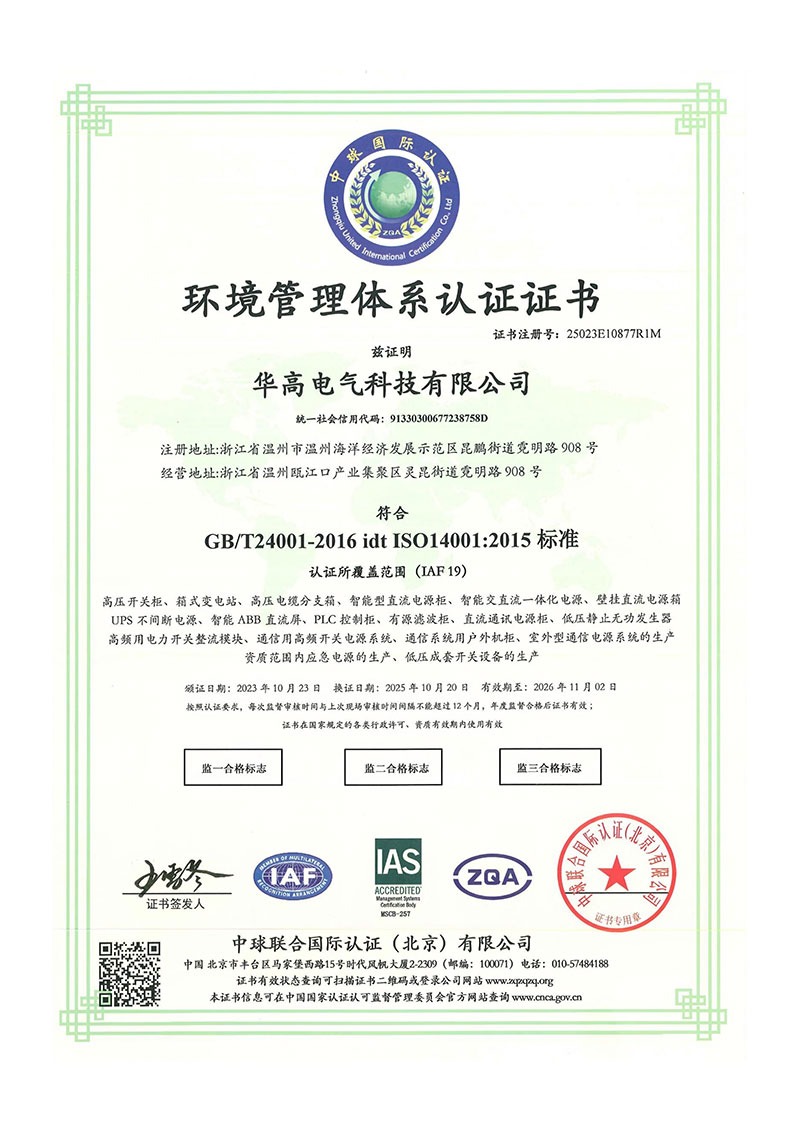

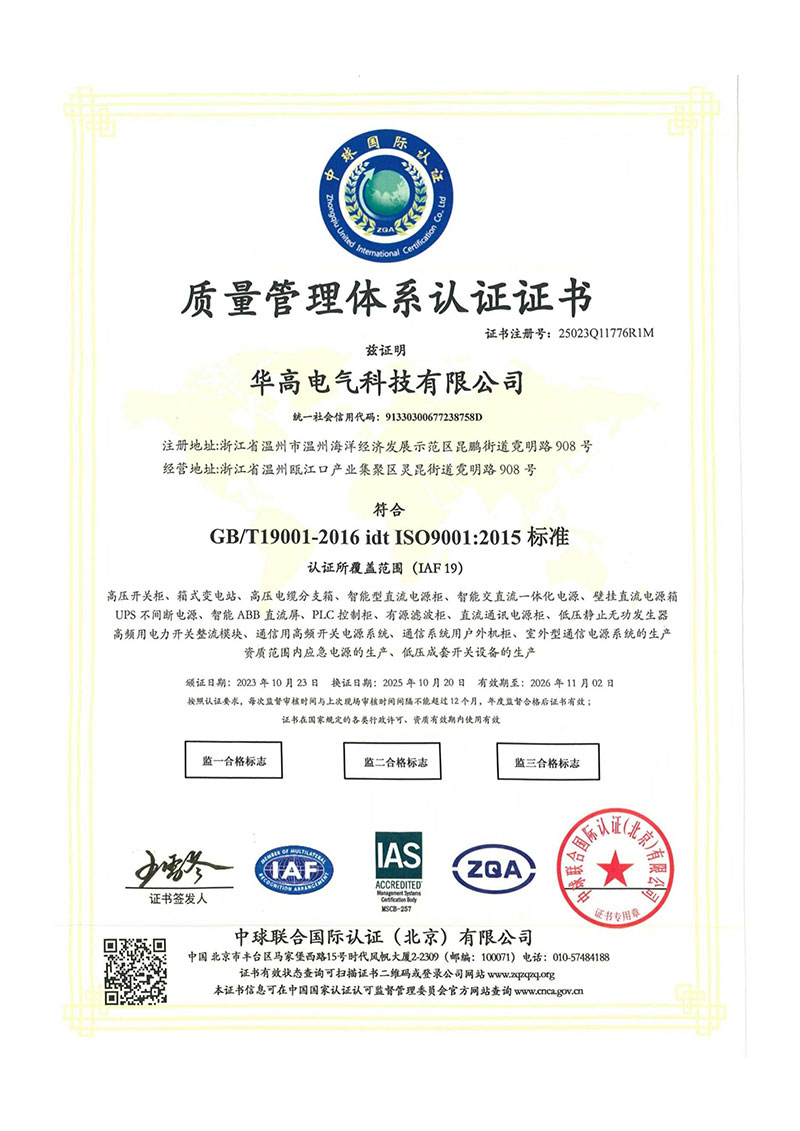

Hagoe beroperasi di bawah sistem pengurusan ISO9001, ISO14001 dan ISO45001 serta memegang lebih daripada 34 paten nasional yang menyokong keupayaan R&D dan pembuatannya.

Aplikasi

Grid Kuasa dan Pencawang

Sesuai untuk pencawang, sistem pengedaran dan peralatan automasi kuasa yang memerlukan kuasa berterusan untuk perlindungan, pemantauan dan beban komunikasi.

Automasi Perindustrian

Sesuai untuk PLC, DCS, komputer industri, kabinet automasi, dan sistem kawalan barisan pengeluaran.

Peralatan Perubatan

Sesuai untuk pengimejan perubatan, pemantauan dan peralatan ketepatan lain yang memerlukan kuasa yang stabil dan tidak terganggu.

Pusat Data

Sesuai untuk pelayan, peralatan rangkaian, sistem storan dan infrastruktur komunikasi.

Kawalan Kualiti Kilang

Kawalan kualiti HAGOE tidak terhad kepada pemeriksaan akhir.Ia merangkumi proses lengkap daripada bahan masuk kepada pembuatan, pemasangan, pentauliahan, ujian dan keluaran akhir.

Peringkat kawalan utama termasuk:

Pemeriksaan Masuk → Kawalan Proses → Pemeriksaan Pemasangan Elektrik → Pentauliahan Sistem → Ujian Prestasi → Pengesahan Penuaan → Pemeriksaan Akhir

Untuk projek UPS tersuai, jurutera HAGOE boleh menyemak senarai beban pelanggan, rajah satu baris, persekitaran pemasangan dan piawaian projek sebelum pengeluaran untuk mengurangkan risiko yang berkaitan dengan pemilihan kapasiti, konfigurasi antara muka dan pemasangan tapak.

Mengapa Memilih UPS Frekuensi Rendah HAGOE?

18+ Tahun Pengalaman Kejuruteraan Elektrik

Ditubuhkan pada 2008, HAGOE telah membangunkan pengalaman merentasi pengagihan kuasa, elektronik kuasa, sistem DC pintar, UPS, kuasa kecemasan dan penyelesaian elektrik tenaga baharu.

34+ Paten Kebangsaan

Harta intelek syarikat meliputi sistem kuasa DC, pemantauan pintar, pengedaran DC fotovoltaik dan teknologi elektrik yang berkaitan.

Keupayaan Pengilangan Bersepadu

HAGOE menggabungkan perkhidmatan R&D, kejuruteraan, pembuatan, ujian, jualan dan eksport dalam satu organisasi.

Pematuhan Antarabangsa

Rangka kerja pengurusan dan pematuhan produk syarikat termasuk keperluan berkaitan ISO9001, ISO14001, ISO45001, CCC, CE, CB dan RoHS.

Sokongan Kejuruteraan Berasaskan Projek

Untuk projek tersuai, HAGOE boleh menyediakan pemilihan teknikal, reka bentuk sistem, lukisan, konfigurasi parameter, dokumentasi ujian, panduan pemasangan dan sokongan pentauliahan jauh.

Pemasangan dan Pentauliahan

HAGOE menyediakan sokongan pemasangan dan pentauliahan yang berbeza mengikut jenis peralatan dan skala projek.

Untuk unit UPS standard yang dipasang di dinding dan sistem kecil, HAGOE menyediakan manual pemasangan Bahasa Inggeris danSokongan teknikal video jauh 24/7, membolehkan pasukan pelanggan terlatih menyelesaikan pemasangan dengan bantuan pentauliahan jauh.

Untuk sistem UPS bersaiz sederhana, kabinet pengedaran, dan set peralatan lengkap, pemasangan dan pentauliahan di tapak boleh diatur mengikut keperluan projek.

Untuk stesen janakuasa besar dan projek EPC, HAGOE membangunkan pelan pemasangan dan pentauliahan khusus sebelum penghantaran dan boleh mengatur kakitangan teknikal untuk sokongan di tapak.

Soalan Lazim

Apakah maklumat yang diperlukan untuk pemilihan UPS?

Maklumat asas termasuk kapasiti beban, kuasa beban sebenar, faktor kuasa, voltan input/output, kekerapan, autonomi bateri yang diperlukan, jenis beban, persekitaran pemasangan, keperluan pintasan dan protokol komunikasi.

Mengapa beban motor perlu dipertimbangkan secara berasingan?

Beban motor boleh menjana arus permulaan yang tinggi. Oleh itu UPS memerlukan keupayaan beban lampau penyongsang yang mencukupi dan prestasi sementara dan bukannya dipilih hanya mengikut kuasa larian yang dinilai motor.

Bolehkah HAGOE menyediakan sistem UPS yang lengkap dan bukannya kabinet UPS sahaja?

ya. HAGOE boleh menyepadukan UPS, sistem bateri, komponen pengedaran, antara muka pemantauan, konfigurasi pintasan dan peralatan elektrik yang berkaitan mengikut keperluan projek.

Bolehkah UPS disesuaikan untuk negara yang berbeza?

ya. Voltan input/output, kekerapan, konfigurasi kabinet, antara muka komunikasi, konfigurasi perlindungan, pelabelan, dokumentasi dan keperluan pematuhan yang berkenaan boleh disesuaikan dengan pasaran sasaran.

Bagaimanakah HAGOE menyokong projek EPC?

Untuk projek EPC, HAGOE boleh mengambil bahagian dari peringkat pemilihan teknikal dan menyediakan konfigurasi sistem, lukisan, dokumentasi teknikal, penjejakan pengeluaran, dokumen pemeriksaan, panduan pemasangan dan sokongan pentauliahan.
