Perbezaan antara aUPS modulardan UPS jenis menara tradisional bukan sekadar reka bentuk kabinet. Ia melibatkan pendekatan berbeza untuk konfigurasi kapasiti, redundansi dan penyelenggaraan.
UPS konvensional biasanya dikonfigurasikan sebagai unit kuasa yang lengkap. Apabila beban meningkat, pengguna mungkin perlu menambah sistem UPS lain atau menggantikan unit sedia ada dengan model yang lebih besar. AUPS modularmenyepadukan modul kuasa, sistem kawalan dan fungsi berkaitan ke dalam seni bina yang boleh dikembangkan, membolehkan kapasiti dikonfigurasikan mengikut beban semasa dan pelan pengembangan masa hadapan.
Untuk pusat data dan bilik komunikasi, ini boleh mengubah perolehan UPS daripada saiz keseluruhan sistem untuk permintaan maksimum masa hadapan pada permulaan kepada mengembangkan kapasiti secara progresif apabila beban sebenar meningkat.

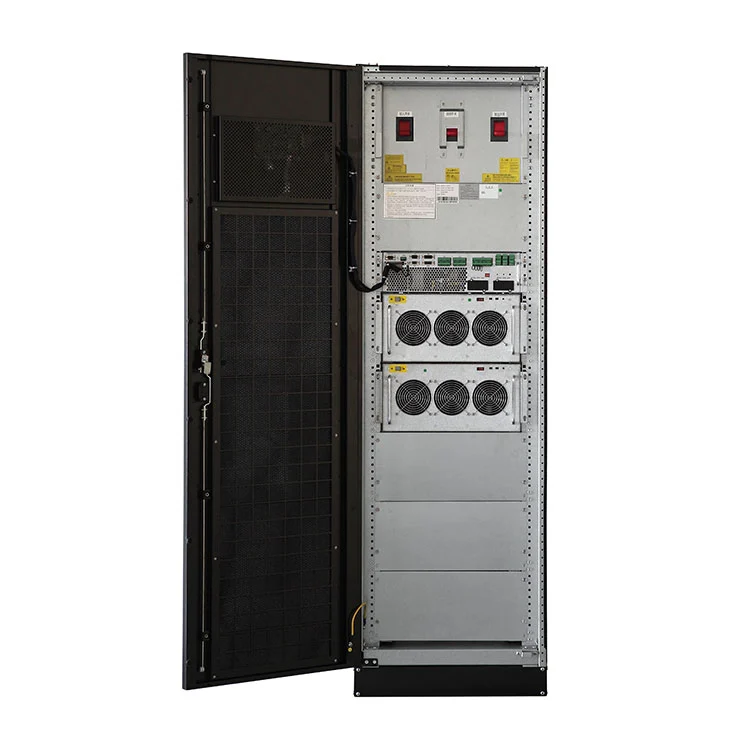

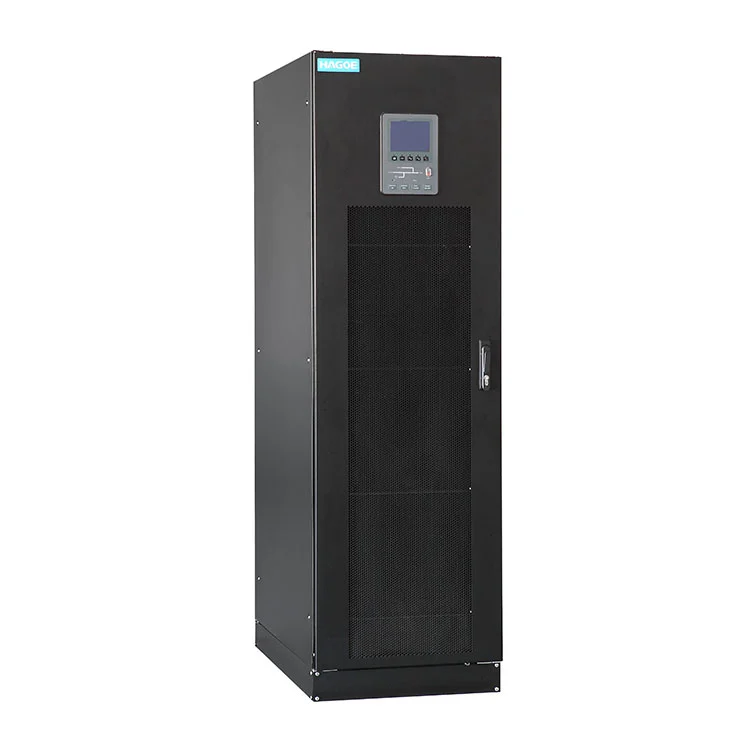

Bekalan kuasa UPS modularmenggabungkan ciri teknikal sistem UPS jenis menara tradisional dengan keperluan modularisasi pusat data moden dan bilik peralatan. Ia mengamalkanTeknologi kawalan digital DSPdan anN+X reka bentuk modular berlebihan, membolehkan pengguna mengkonfigurasi sistem secara fleksibel mengikut keperluan beban sebenar. Satu modul menyediakan kapasiti sebanyak20KVA, manakala kapasiti sehingga200KVA setiap kabinetboleh dicapai dengan menyambungkan beberapa modul secara selari.
Sambil merealisasikan reka bentuk modular, sistem ini meningkatkan kebolehpercayaan, kebolehgunaan dan kebolehselenggaraan peralatan kuasa kritikal dengan ketara, menjadikannya pilihan yang sesuai untuk pelbagai industri dengan keperluan bekalan kuasa kebolehpercayaan tinggi.
| kategori | Parameter | Spesifikasi |
|---|---|---|
| Model | Model | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Input Utama | Voltan Masukan | 380VAC / 400VAC / 415VAC |
| Kekerapan Input | 50/60Hz | |
| Faktor Kuasa | >0.99 | |
| Kadar Herotan Semasa | THDi <3% | |
| Julat Voltan | -40%~+25%; -40%~-20% dengan pengurangan frekuensi linear | |
| Julat Kekerapan | 40–70Hz | |
| pintasan | Voltan Pintas | 380VAC / 400VAC / 415VAC |
| Julat Voltan | -20%~+15% | |
| Kapasiti Lebihan | 135%, kerja jangka panjang | |
| Kapasiti Lebihan | 135%–150%, 6 min | |
| Kapasiti Lebihan | Muatkan >150%, masa bekerja<100ms | |
| Keluaran | Voltan Keluaran | 380VAC / 400VAC / 415VAC |
| Ketepatan Voltan | ±1%(beban seimbang);±1.5%(beban tidak seimbang) | |
| Nisbah Herotan Voltan | THD <1.5%(beban linear);THD <5%(beban tak linear) | |
| Faktor Kuasa | 0.8 | |
| Ketepatan Tiga Fasa | 120°±0.5° | |
| Nisbah Nilai Puncak | 3:1 | |
| Kapasiti Lebihan | 110%, 1 jam, tukar kepada pintasan | |
| Kapasiti Lebihan | 125%, 10 min, tukar ke pintasan | |
| Kapasiti Lebihan | 150%, 200ms, tukar ke pintasan | |
| Kapasiti Lebihan | >150%,200ms, tukar kepada pintasan | |
| Sistem | Kecekapan Sistem | Modul biasa:95% |
| Kecekapan Sistem | Modul ekonomi:98% | |
| Kecekapan Bateri | 95% | |
| Paparan | LCD + LED, skrin sentuh + papan kekunci | |
| Tahap Perlindungan | IP20 | |
| Antaramuka Komunikasi | RS232, RS485, kenalan kering, kad SNMP, EPO, antara muka penjana | |
| Mod Sambungan | Menyokong sambungan atas dan bawah | |
| Suhu Operasi | 0–40°C | |
| Suhu Penyimpanan | -25–70°C | |
| Kelembapan Relatif | 0–95%(tiada pemeluwapan) | |
| bising | <55dB | |
| Bateri | Voltan Bateri | ±240VDC(32–44 bahagian boleh ditetapkan) |
| Konfigurasi Bateri | 20% kuasa sistem | |
| Toleransi Voltan Bateri | ±1% | |
| Berat badan | Modul Kuasa | 10KVA:20kg |
| Modul Kuasa | 15KVA:21kg | |
| Modul Kuasa | 20KVA:25kg | |
| Modul Kuasa | 25KVA:30kg | |
| Modul Kuasa | 30KVA:34kg | |
| Saiz | 6-Modul Kabinet | 600 × 900 × 1600mm |
| 10-Modul Kabinet | 600 × 900 × 2000mm | |
| Modul Kuasa | 440 × 590 × 134mm(10KVA / 15KVA / 20KVA) | |
| Berat Kabinet | 6-Modul Kabinet | Model: HM060-10, HM090-15, HM120-20;150kg |
| 10-Modul Kabinet | Model: HM100-10, HM150-15, HM200-20;180kg |
Salah satu kelebihan utama UPS modular ialah kapasiti UPS boleh mengikut keperluan beban sebenar.
Sebagai contoh, bilik mesin yang baru dibina mungkin mempunyai beban awal yang agak rendah tetapi boleh menambah pelayan, sistem storan, peralatan rangkaian atau beban IT lain pada masa hadapan. Dengan seni bina modular, konfigurasi UPS boleh dikembangkan mengikut pertumbuhan projek sebenar dan bukannya membeli kapasiti masa depan penuh pada permulaan.
Untuk beban kritikal, pemilihan UPS bukan sahaja tentang memenuhi kapasiti yang diperlukan. Sistem juga perlu mempertimbangkan sama ada sistem yang tinggal boleh terus beroperasi jika modul kuasa tidak tersedia.
UPS Modular HAGOE menggunakan satuN+X reka bentuk modular berlebihan. Dalam seni bina ini,"N"mewakili bilangan modul yang diperlukan untuk menyokong beban sebenar, manakala"X"mewakili modul berlebihan tambahan. Konfigurasi lebihan yang betul boleh mengurangkan kesan kegagalan modul individu pada keseluruhan sistem bekalan kuasa.
Konfigurasi N+X sebenar hendaklah ditentukan mengikut kapasiti beban, tahap kebolehpercayaan yang diperlukan dan keperluan reka bentuk projek.
| Perbandingan | UPS modular | UPS Menara Tradisional |
|---|---|---|
| Seni bina | Seni bina kuasa modular | Unit UPS bersepadu |
| Konfigurasi Kapasiti | Konfigurasi berasaskan modul yang fleksibel | Biasanya ditetapkan oleh kapasiti unit UPS |
| Pengembangan | Tambah modul mengikut permintaan | Mungkin memerlukan unit UPS tambahan atau penggantian |
| Lebihan | Lebihan N+X boleh dikonfigurasikan | Biasanya berdasarkan lebihan UPS lengkap |
| Penyelenggaraan | Modul yang rosak boleh dikendalikan secara bebasbergantung pada reka bentuk | Penyelenggaraan mungkin melibatkan unit UPS yang lengkap |
| Pertumbuhan Beban Masa Depan | Sangat sesuai untuk pengembangan berperingkat | Memerlukan perancangan kapasiti yang lebih awal |
| Pemasangan | Sistem kabinet modular | Kabinet UPS konvensional |
| Konfigurasi Awal | Boleh dipadankan dengan beban sebenar | Selalunya bersaiz mengikut beban maksimum yang dijangkakan |
| Kesesuaian Pusat Data | Sangat sesuai untuk beban kritikal yang boleh dikembangkan | Sesuai untuk aplikasi kapasiti tetap |
| Fokus Perolehan | Kebolehskalaan, redundansi, kebolehselenggaraan | Kapasiti, kebolehpercayaan dan konfigurasi sistem awal |
Ini tidak bermakna UPS modular sentiasa lebih baik daripada UPS jenis menara tradisional.
Apabila beban stabil, kapasiti yang diperlukan ditakrifkan dengan jelas dan pengembangan masa depan tidak mungkin, UPS konvensional mungkin kekal sebagai penyelesaian yang mudah.
Apabila projek itu melibatkan pengembangan berterusan, pertumbuhan beban, pembinaan pusat data berperingkat atau keperluan ketersediaan tinggi, skalabiliti dan redundansi UPS modular boleh memberikan nilai yang lebih besar.
Oleh itu, perolehan UPS harus mempertimbangkan keseluruhan kitaran hayat projek, dan bukannya menumpukan hanya pada harga pembelian awal.
Menurut maklumat produk HAGOE, satu modul boleh menyediakan kapasiti sebanyak20KVA. Seni bina modular membolehkan pengguna mengkonfigurasi sistem mengikut keperluan beban sebenar dan bukannya bergantung sepenuhnya pada satu unit UPS berkapasiti besar.
Melalui sambungan selari modul dalam kabinet tunggal, sistem boleh mencapai konfigurasi kapasiti sehingga200KVA. Ini membolehkan sistem menangani keperluan yang berbeza daripada beban kritikal bersaiz sederhana kepada sistem kuasa bilik mesin yang lebih besar.
Nota kejuruteraan:Kuantiti modul akhir, tahap redundansi N+X, konfigurasi bateri dan kapasiti sistem hendaklah disahkan mengikut beban sebenar dan keperluan projek.
Pusat data sering mengalami pertumbuhan beban yang progresif apabila pelayan, sistem storan dan peralatan rangkaian ditambah. UPS modular boleh menyesuaikan diri dengan perubahan permintaan kuasa melalui konfigurasi modular, menjadikannya sesuai untuk seni bina kuasa pusat data yang boleh dikembangkan.
Bilik telekomunikasi dan komunikasi memerlukan tahap kesinambungan kuasa dan ketersediaan peralatan yang tinggi. Ia boleh dikonfigurasikan mengikut saiz beban bilik sambil menggunakan seni bina berlebihan untuk meningkatkan ketersediaan kuasa untuk peralatan komunikasi kritikal.
Sistem PLC, pengawal, peralatan pemantauan dan peranti komunikasi yang digunakan dalam automasi industri mungkin memerlukan kuasa yang berterusan dan stabil. Ia boleh memberikan kuasa sandaran dan perlindungan kualiti kuasa untuk beban kawalan kritikal.
Institusi kewangan, pusat komersial dan sistem IT perusahaan memerlukan operasi pelayan dan peralatan rangkaian yang boleh dipercayai. Ia boleh menyediakan seni bina kuasa sandaran berskala untuk beban IT kritikal.
Bagi kakitangan perolehan dan projek EPC, adalah disyorkan untuk menjelaskan butiran berikut semasa peringkat siasatan:
1. Sahkan Kapasiti Yang Diperlukan
Tentukan beban semasa, beban puncak dan kapasiti pengembangan masa hadapan, bukannya hanya menyediakan angka kapasiti UPS generik.
2. Tentukan Keperluan Lebihan
Nyatakan dengan jelas sama ada projek itu memerlukanN, N+1, atau yang lainN+Xseni bina redundansi.
3. Sahkan Autonomi Bateri
Nyatakan tempoh yang diperlukan untuk UPS mengekalkan operasi beban berikutan bekalan elektrik terputus.
4. Sahkan Syarat Pemasangan
Menyediakan maklumat mengenai ruang bilik pelayan, kaedah masuk/keluar kabel, suhu ambien dan laluan akses penyelenggaraan.
5. Minta Dokumen Teknikal
Memerlukan pembekal untuk menyediakan spesifikasi produk, cadangan sistem, gambar rajah pendawaian, dokumen pensijilan, laporan ujian dan manual pemasangan/penyelenggaraan.
6. Menilai Keupayaan Kejuruteraan Pembekal
Apabila berurusan dengan sistem UPS modular, jangan fokus pada harga produk semata-mata; juga menilai keupayaan pembekal berkenaan konfigurasi sistem, reka bentuk sistem selari, ujian, panduan pemasangan dan penyelenggaraan selepas jualan.
Ditubuhkan pada2008, HAGOE mempunyai lebih daripada 18 tahun pengalaman dalam elektronik kuasa dan pembuatan bekalan kuasa. Untuk sistem UPS Modular yang melibatkan modul selari, redundansi dan operasi berterusan, syarikat menggunakan proses pengeluaran dan pengesahan yang meliputi pemasangan elektronik dan ujian unit lengkap.
Kemudahan pembuatan dilengkapi denganMesin pemotong laser TRUMPF, Mesin lentur CNC AMADA, barisan pengeluaran SMT dan peralatan penebuk turet automatik. Sumber ujian termasukpenuaan pintar, EMC, perlindungan IP dan peralatan ujian alam sekitaruntuk mengesahkan prestasi elektrik, kestabilan operasi dan kebolehsuaian alam sekitar.

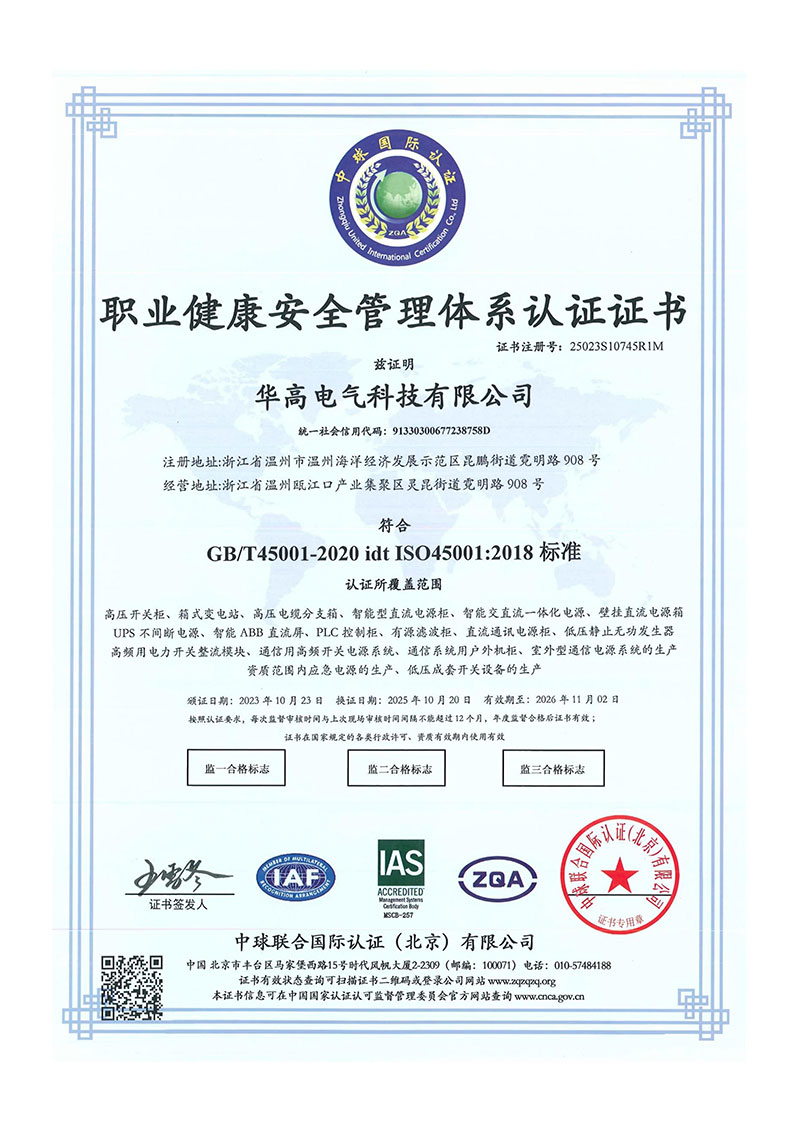

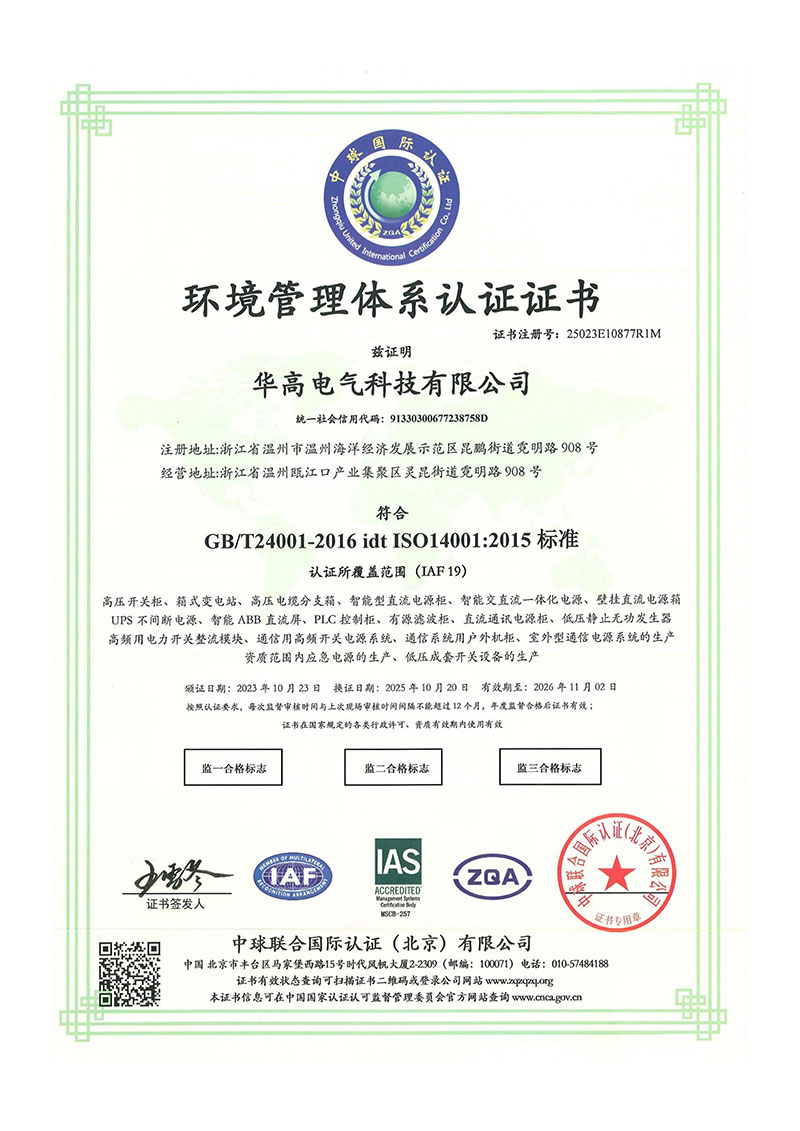

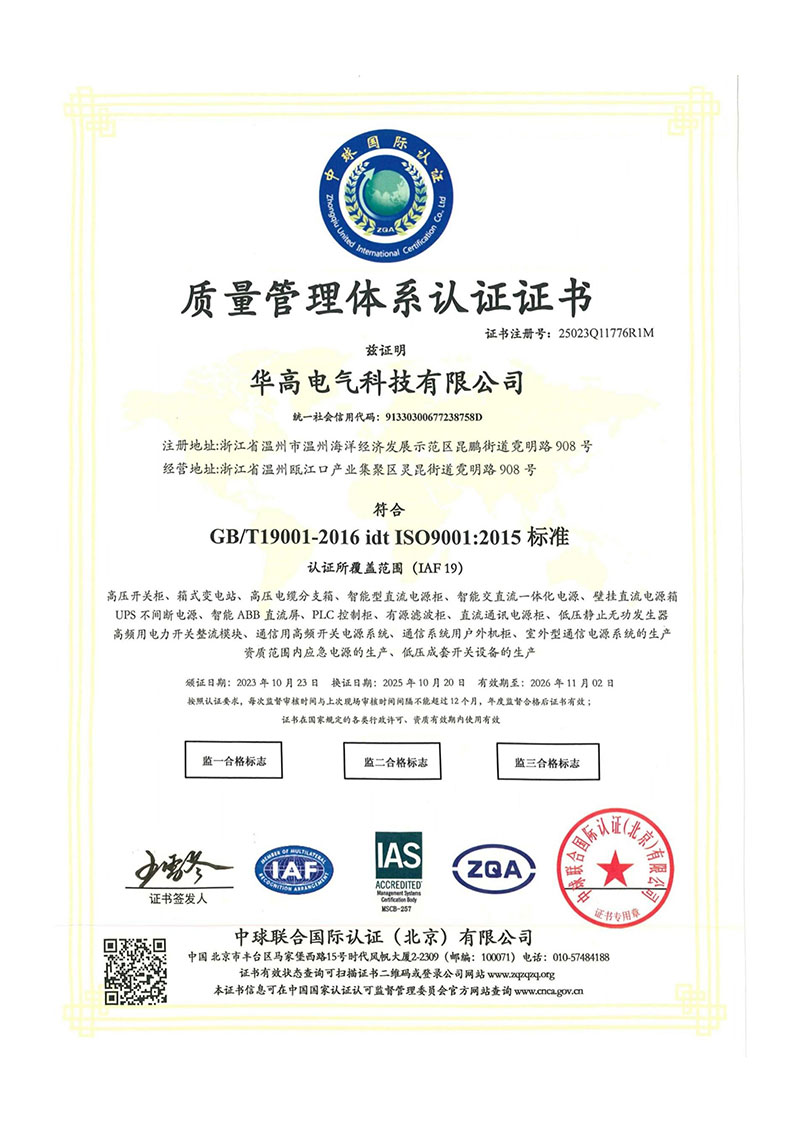

HAGOE beroperasi di bawahISO9001, ISO14001 dan ISO45001sistem pengurusan dan pegangan34+ paten negara. Portfolio produknya juga meliputi sistem kuasa GZDW DC, UPS/EPS, peralatan pengagihan kuasa dan sistem elektrik tenaga baharu, menyediakan pengalaman pembuatan yang berkaitan untuk pembangunan Modular UPS dan penyepaduan sistem.
Kapasiti UPS hendaklah dikira berdasarkan beban sebenar, faktor kuasa, keperluan pengembangan masa hadapan dan tahap redundansi yang diperlukan. Daripada hanya menambah kuasa terkadar semua peralatan, kedua-dua beban semasa dan yang dirancang harus dipertimbangkan sebelum menentukan yang diperlukan.Nmodul danXmodul berlebihan.
Nmewakili bilangan minimum modul yang diperlukan untuk menyokong beban sebenar, manakalaXmewakili modul berlebihan tambahan. Sebagai contoh, menambah satu modul berlebihan kepada kapasiti yang diperlukan mencipta satuN+1konfigurasi. Tahap redundansi akhir hendaklah ditentukan mengikut keperluan kebolehpercayaan projek dan kritikaliti beban.
Apabila sistem dikonfigurasikan denganN+X lebihan, baki modul yang tersedia boleh terus menyokong beban kritikal dalam julat operasi yang direka bentuk jika satu modul tidak tersedia. Sama ada beban lengkap boleh kekal dalam talian bergantung pada tahap beban, bilangan modul berlebihan dan strategi kawalan sistem.
ya. Salah satu tujuan utama seni bina Bekalan Kuasa Modular Uninterruptible ialah kebolehskalaan kapasiti. Modul kuasa tambahan boleh ditambah apabila beban bertambah, dan bukannya menggantikan keseluruhan sistem UPS. Sebelum pengembangan, kedudukan modul yang tersedia, kapasiti sistem, pengedaran huluan/hiliran dan keperluan redundansi hendaklah diperiksa.
Menurut maklumat produk semasa, satu modul boleh menyediakan sehingga20KVA, manakala kabinet tunggal boleh mencapai konfigurasi kapasiti sehingga200KVAmelalui sambungan selari. Kapasiti sistem dan kuantiti modul sebenar hendaklah ditentukan mengikut konfigurasi beban dan redundansi.
UPS tidak seharusnya hanya bersaiz sepadan dengan beban sebenar semasa pada kapasiti penuh. Reka bentuk harus mempertimbangkan keperluan pengembangan dan redundansi masa hadapan, dengan margin kapasiti yang sesuai berdasarkan pelan pertumbuhan beban projek. Untuk pusat data dan beban kritikal lain, kapasiti yang boleh digunakan selepasN+Xredundansi juga perlu dipertimbangkan.
Kapasiti bateri bergantung terutamanya padaKuasa beban UPS, masa sandaran yang diperlukan, voltan sistem bateri, ciri nyahcas dan suhu ambien. Kapasiti bateri tidak boleh dipilih semata-mata daripada penarafan UPS KVA; masa autonomi yang diperlukan juga mesti dimasukkan dalam pengiraan.
